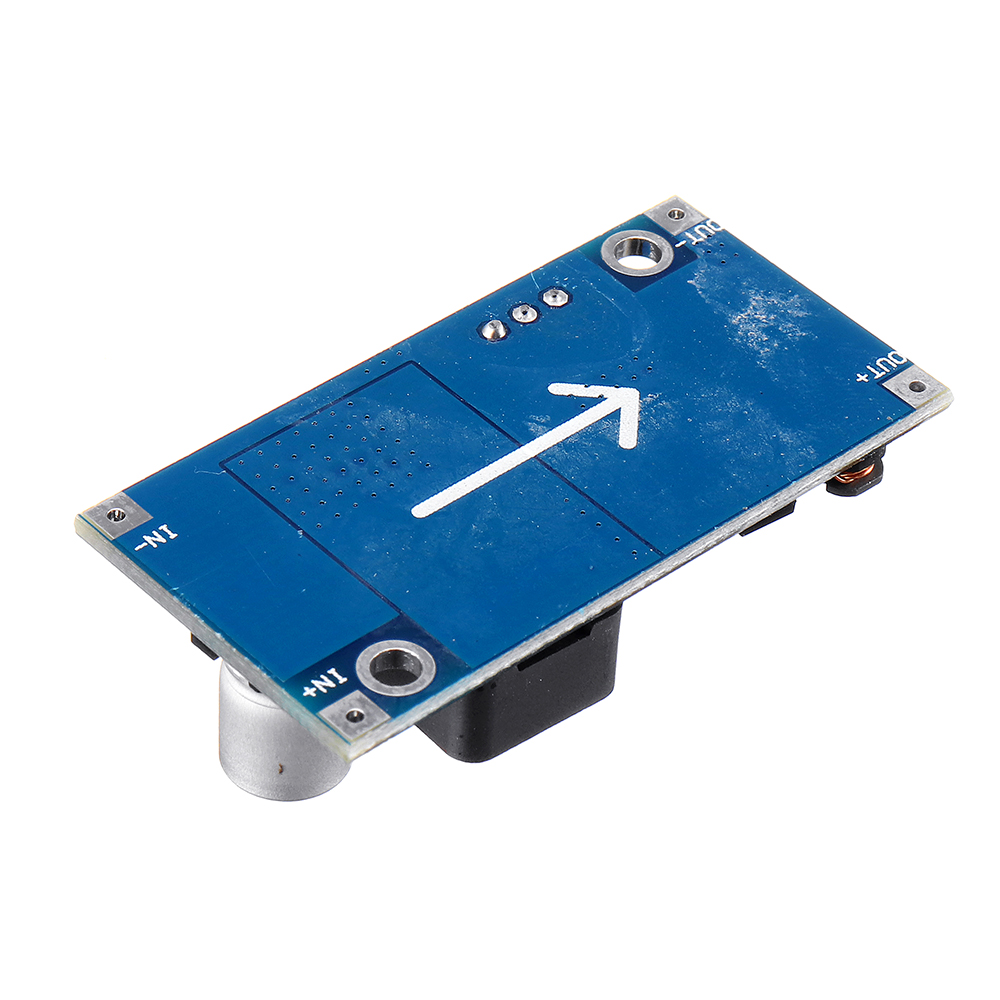

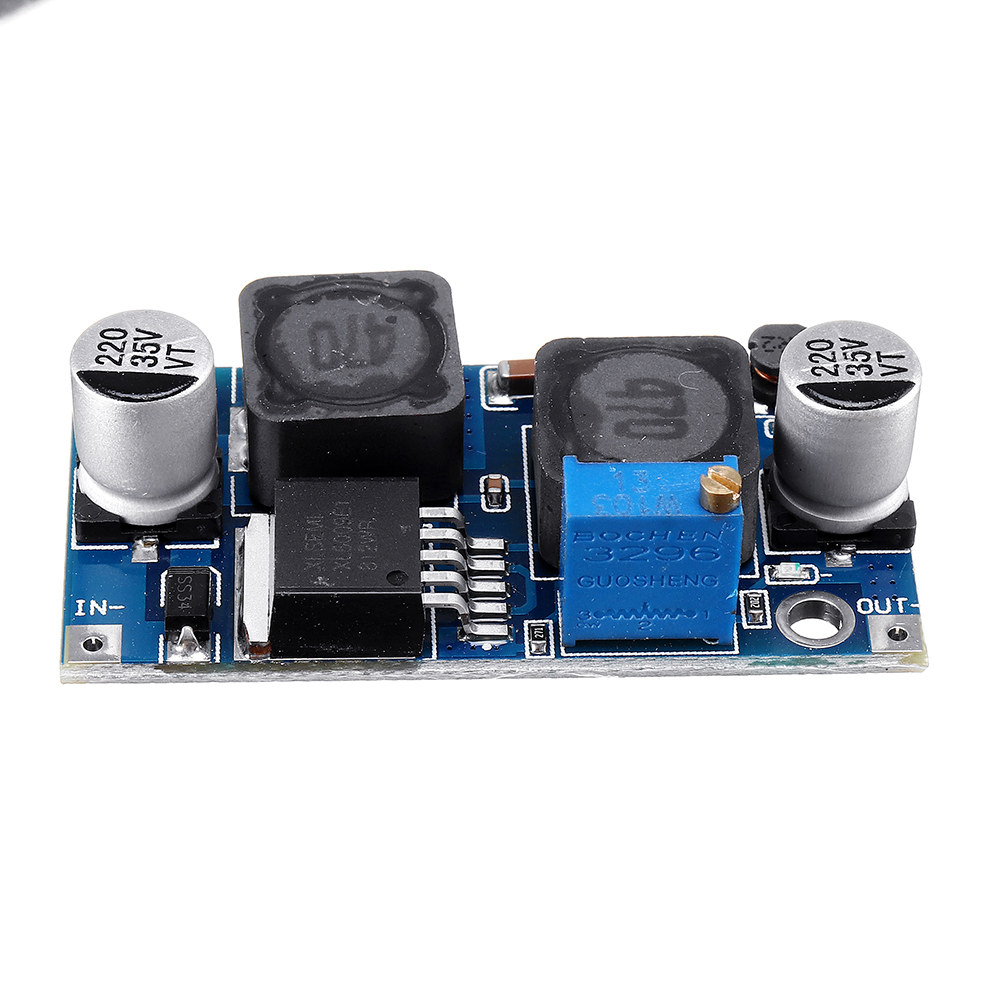

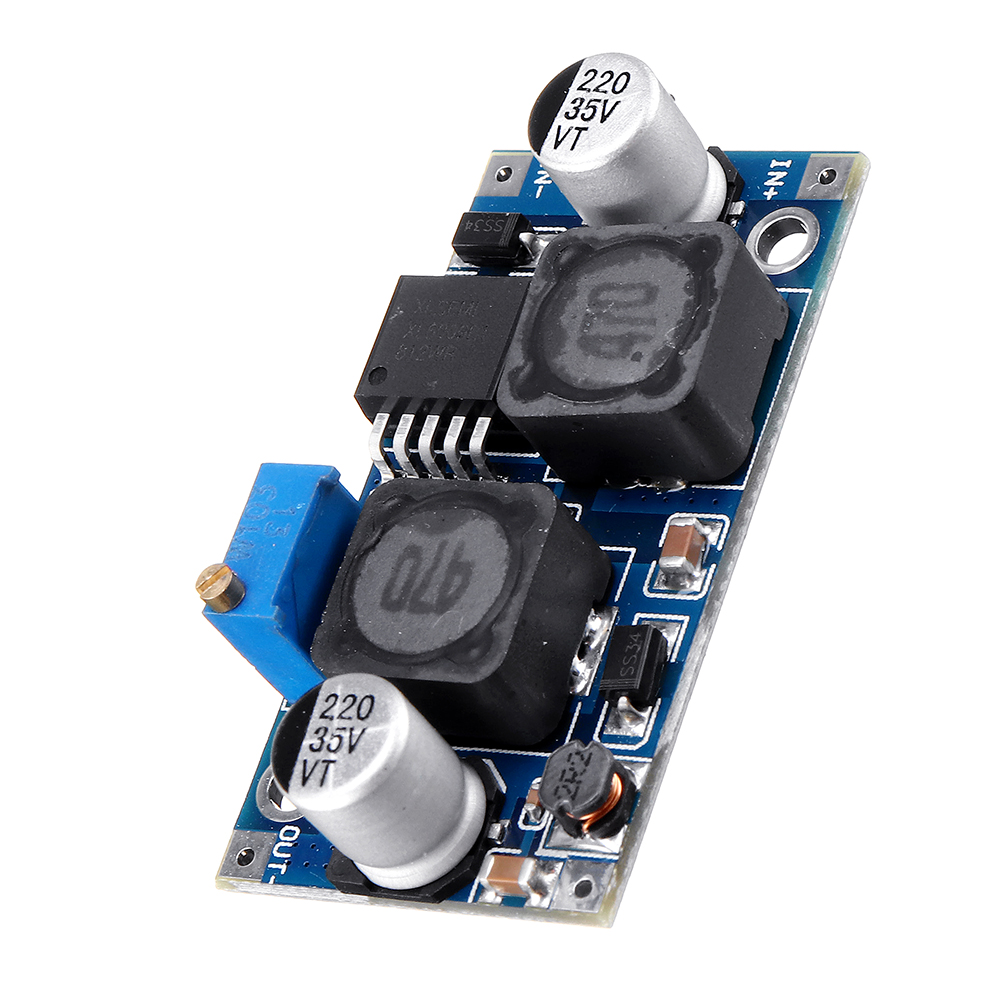

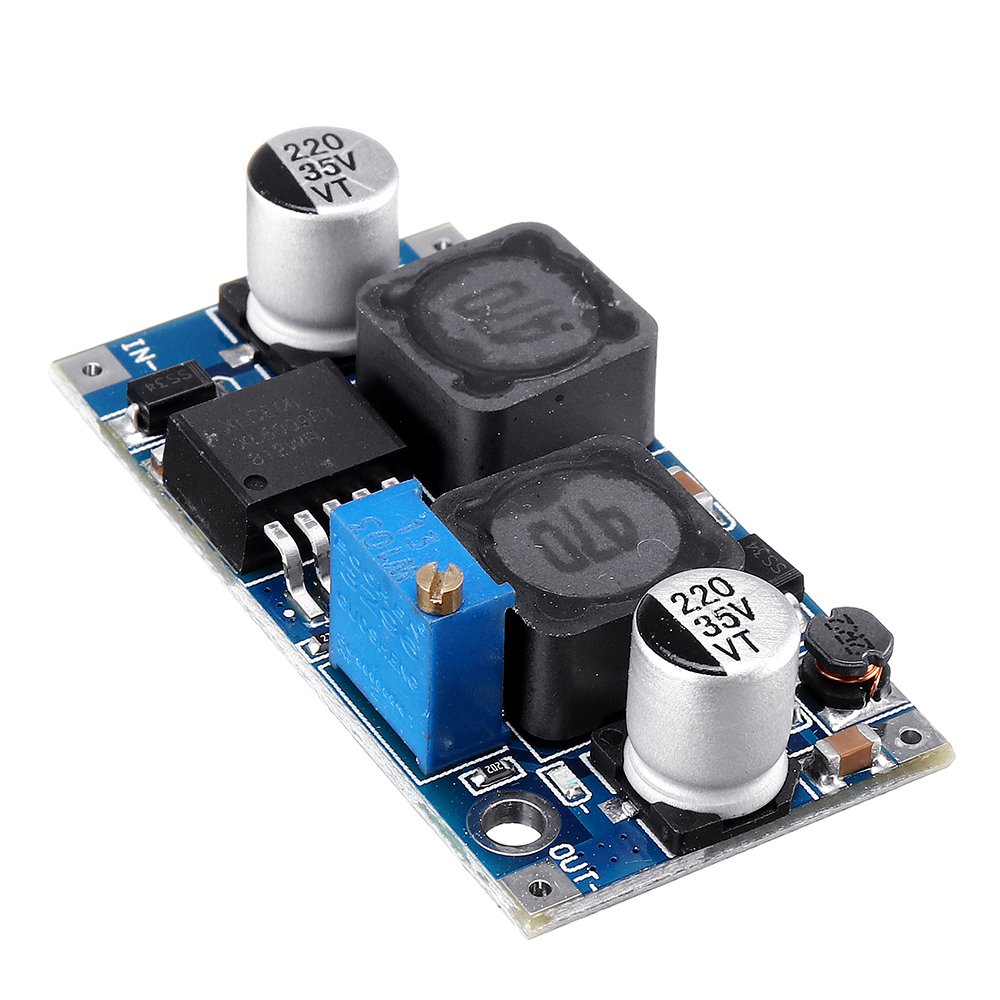

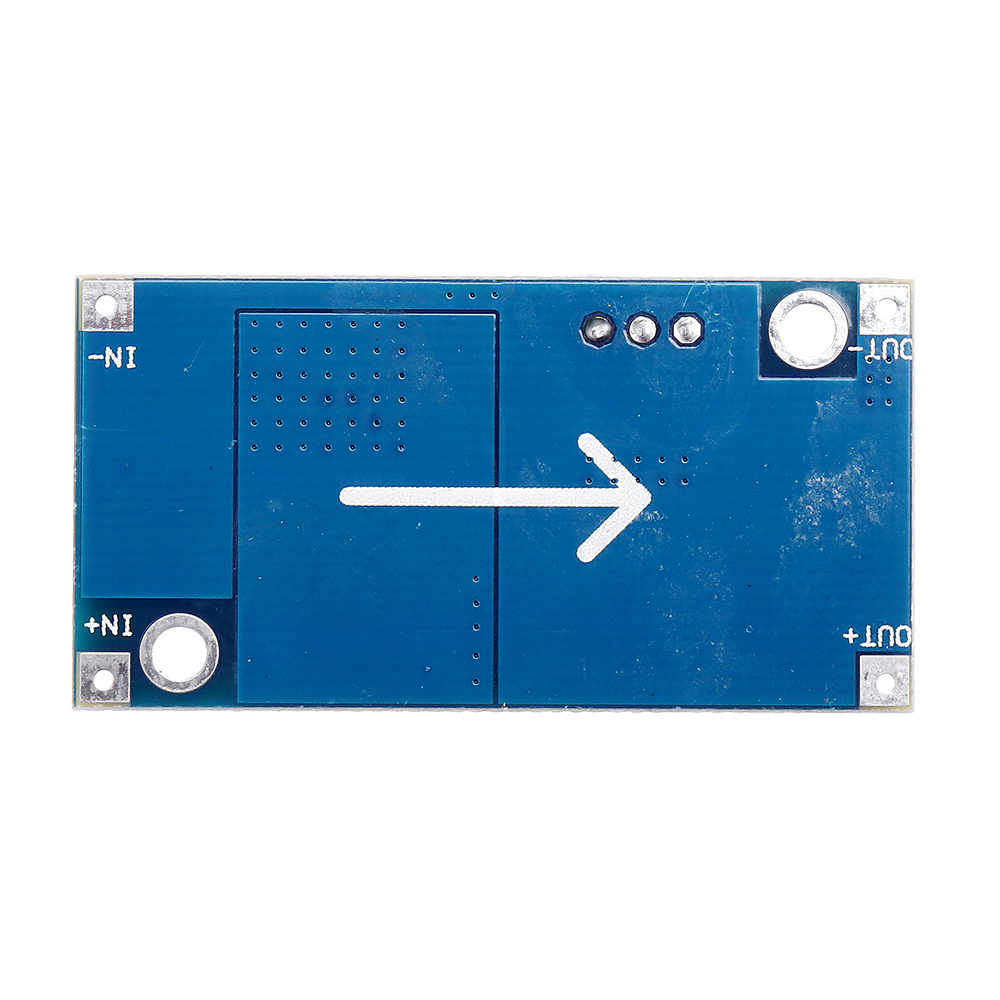

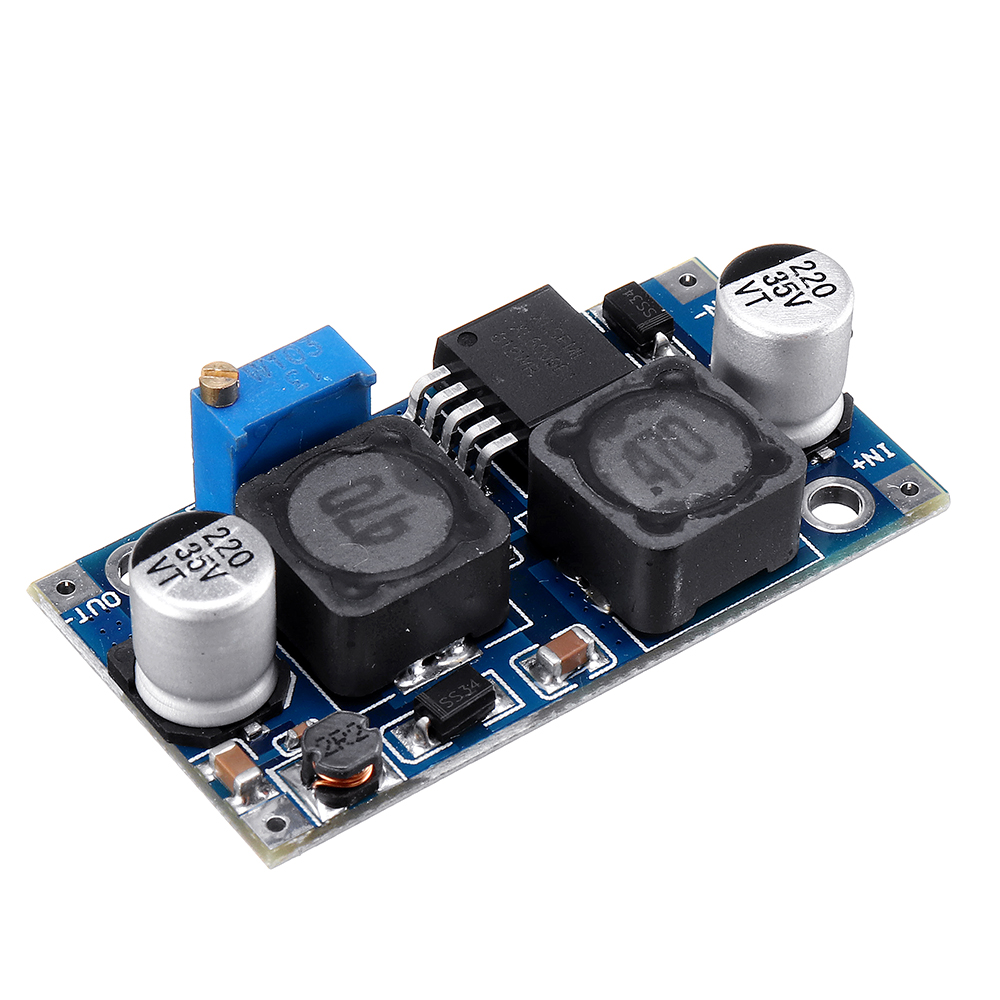

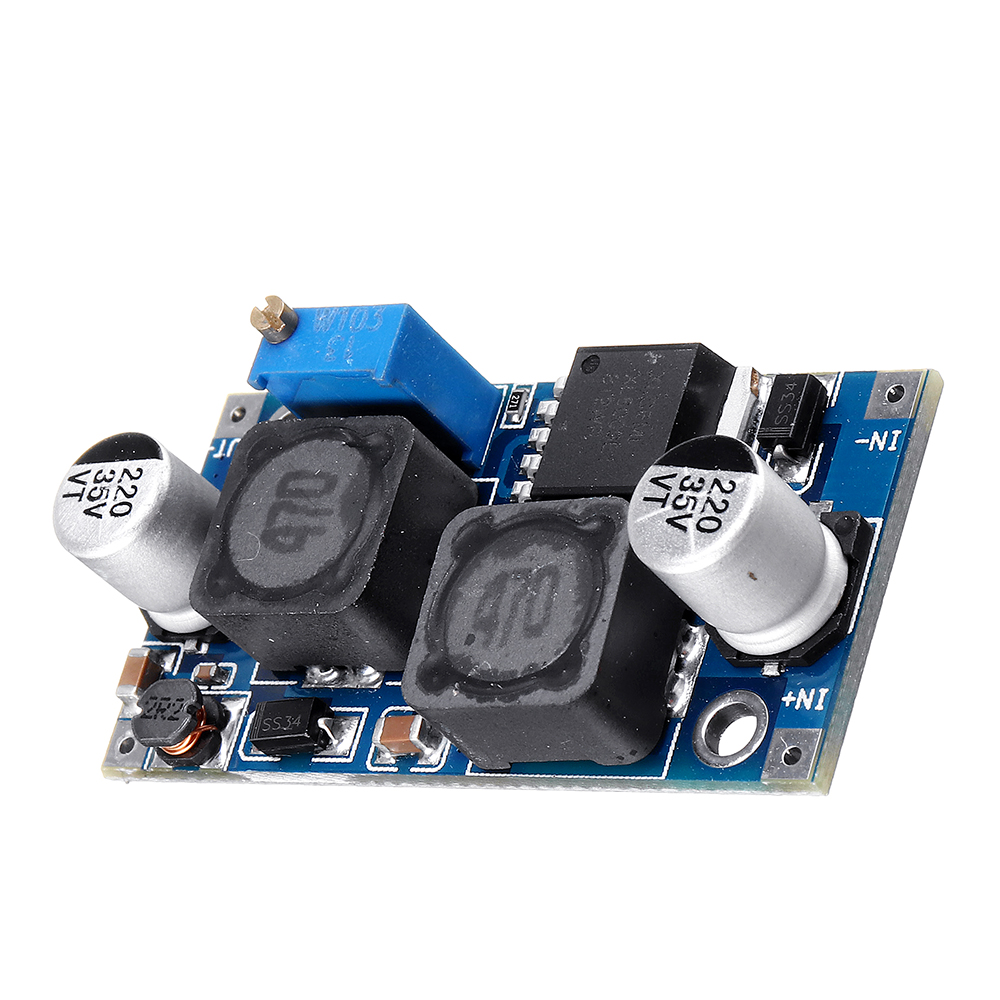

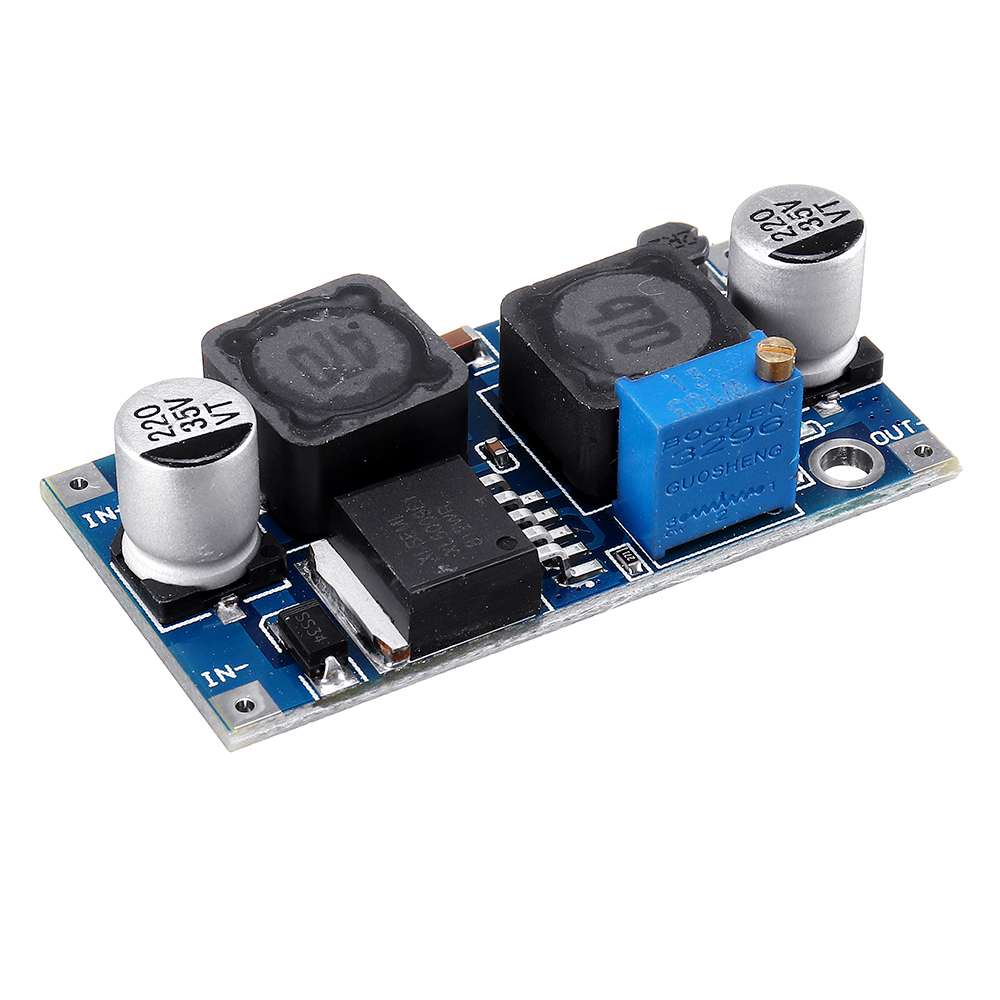

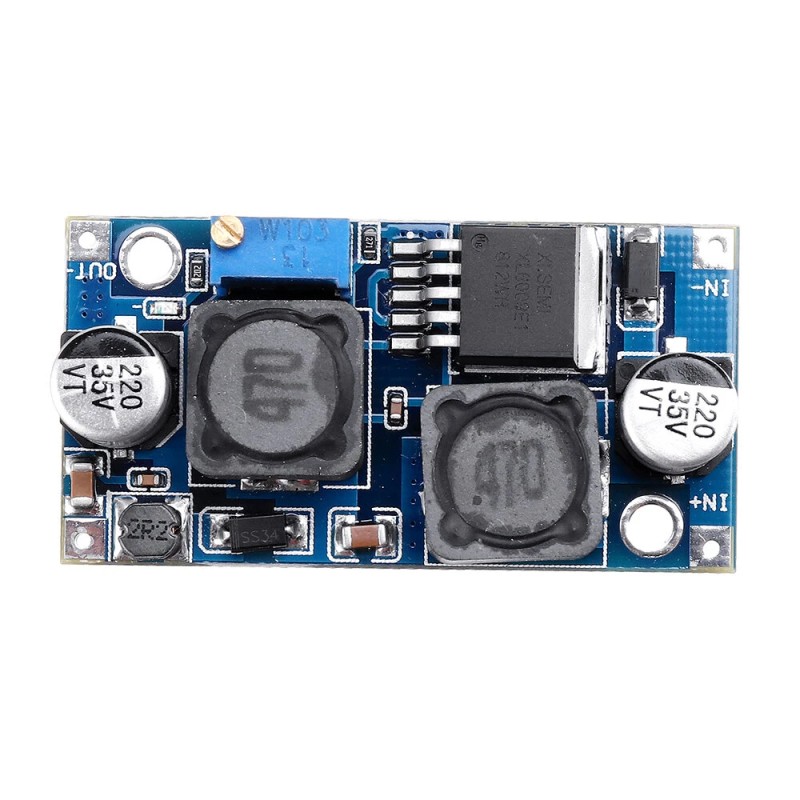

Kaksi DC-DC-säädettävää automaattista nosto- ja alennusmuunninta XL6009 aurinkopaneelille

Kuvaus:

Automaattinen käynnistysjännite voi laskea 7V tai alle, ja jännite noustessa 15V tai yli moottori käy suurilla kierroksilla. Tämä tekee 12V-sähkölaitteiden käytöstä haastavaa. Tämä automaattinen alennus-/korotusmuunnin ratkaisee ongelman: riippumatta siitä, onko tulojännite 5V, 12V tai 32V, lähtö voidaan vakauttaa arvoon 12V.

Sisäänrakennetut 4A tehokkaat MOSFET-kytkimet mahdollistavat jopa 94 % hyötysuhteen, (LM2577-virta on 3A). Korkea 400 kHz kytkentätaajuus pienentää rippeliä ja mahdollistaa kompaktimman rakenteen (LM2577-taajuus on vain 50 kHz).

Käyttökohteet:

Autosäädin, aurinkosähkö, tuulivoima ja muut jännitevaihteluille alttiit sovellukset.

Keskeiset ominaisuudet:

• Vakiolähtö 12V laajalta tuloalueelta
• Korkea hyötysuhde jopa 94 %
• 400 kHz kytkentätaajuus – pienempi rippeli
• Eristämätön muunnin, kompakti koko

Tekniset tiedot:

Mallinimike: DSN6000AUD, automaattinen alennusmuunninmoduuli

Moduulin ominaisuudet: eristämätön nosto (BOOST)

Tasasuuntaus: ei-synkroninen tasasuuntaus

Tulojännitealue: 3.8V - 32V

Lähtöjännitealue: 1.25V - 35V

Tulovirta: 3A (maks.), ei-kuormalla 18mA (5V sisään, 8V ulos, ilman kuormaa alle 18mA. Mitä korkeampi jännite, sitä suurempi kuormitusvirta.)

Hyötysuhde: <94% (mitä suurempi jännite-ero, sitä alhaisempi hyötysuhde)

Kytkentätaajuus: 400 kHz

Lähtörippeli: 50mV (mitä korkeampi jännite ja virta, sitä suurempi rippeli)

Kuormituksen säätö: ± 0.5%

Jännitteen säätö: ± 0.5%

Käyttölämpötila: -40°C – +85°C

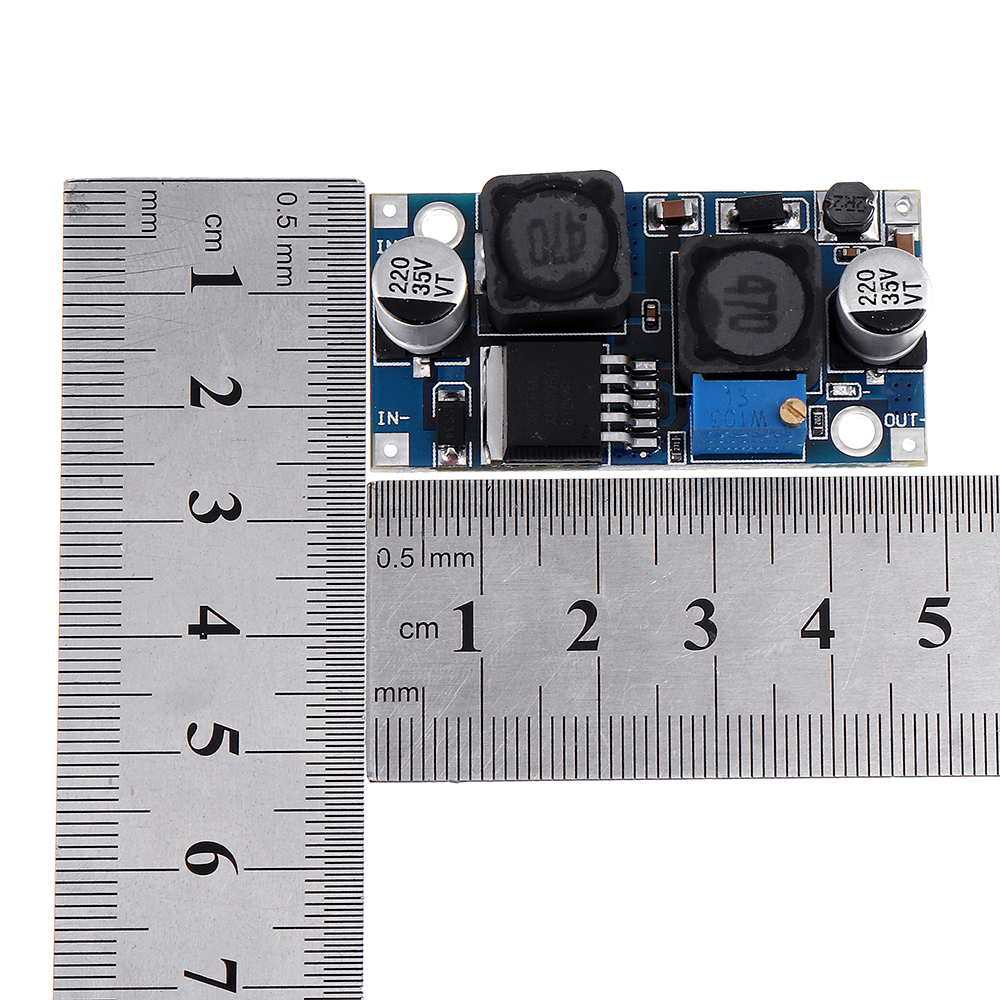

Mitat: 48 x 25 x 14 mm (P x L x K)

Pakkaus sisältää:

2 x DC-DC Boost Buck Adjustable Step Up Step Down Automatic Converter XL6009 Module
