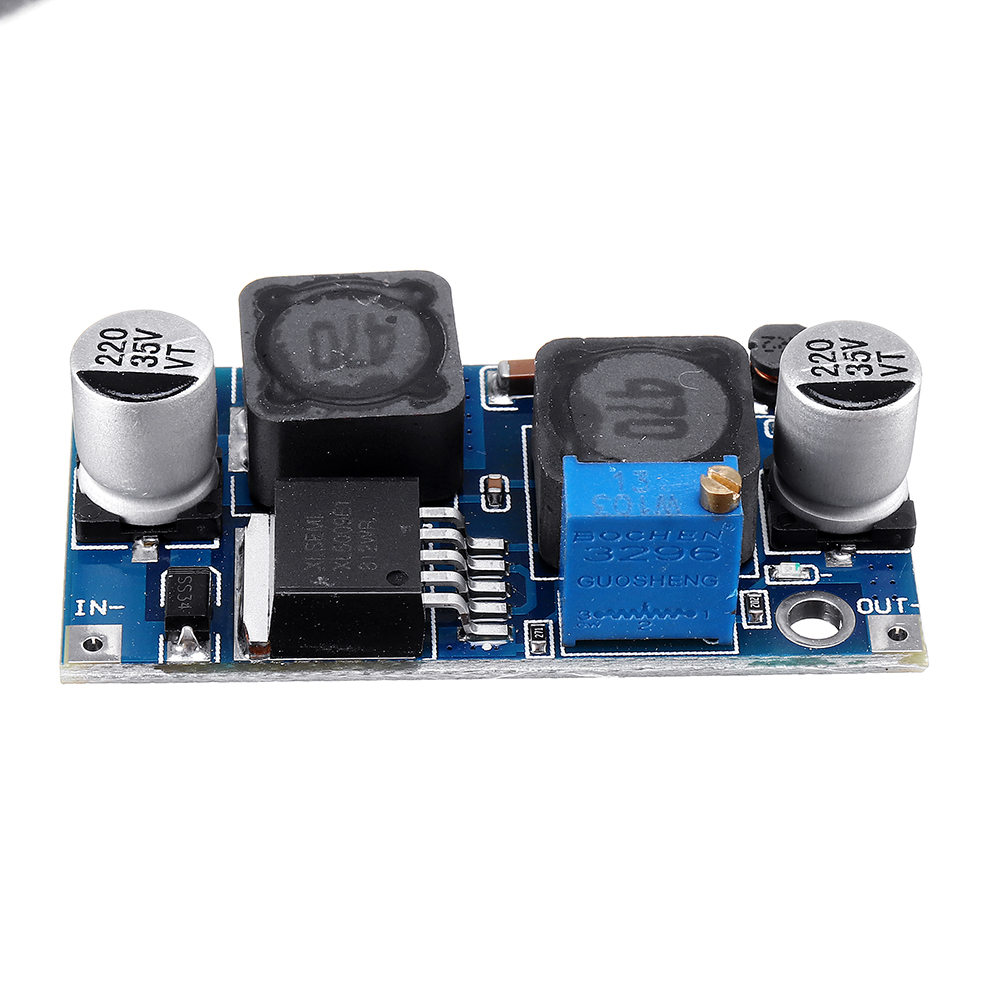

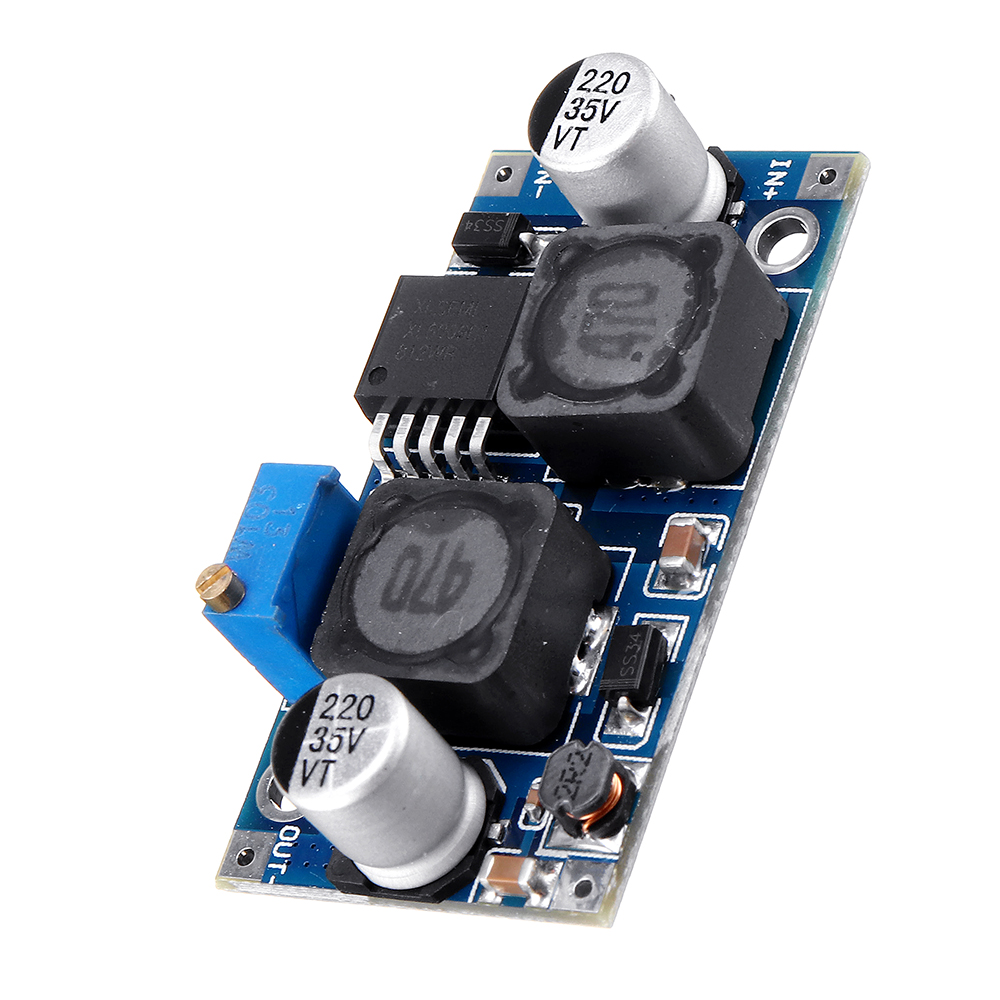

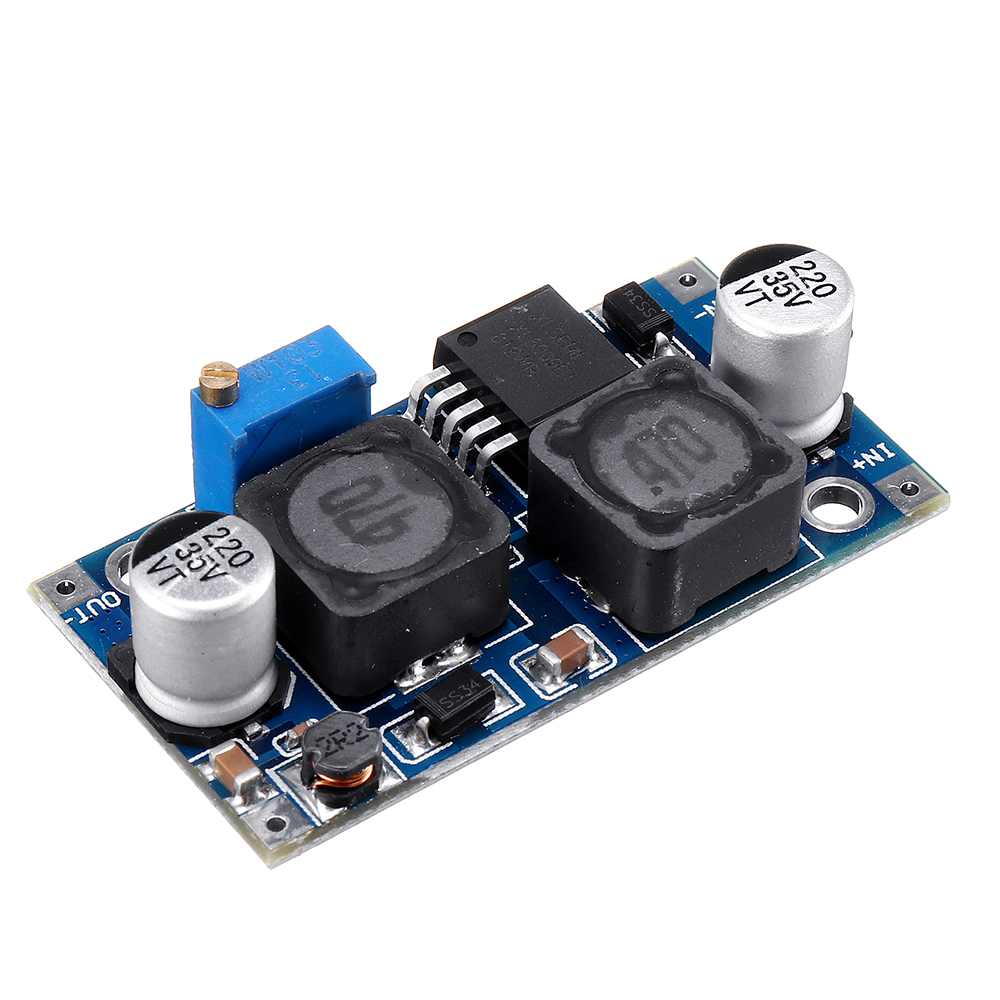

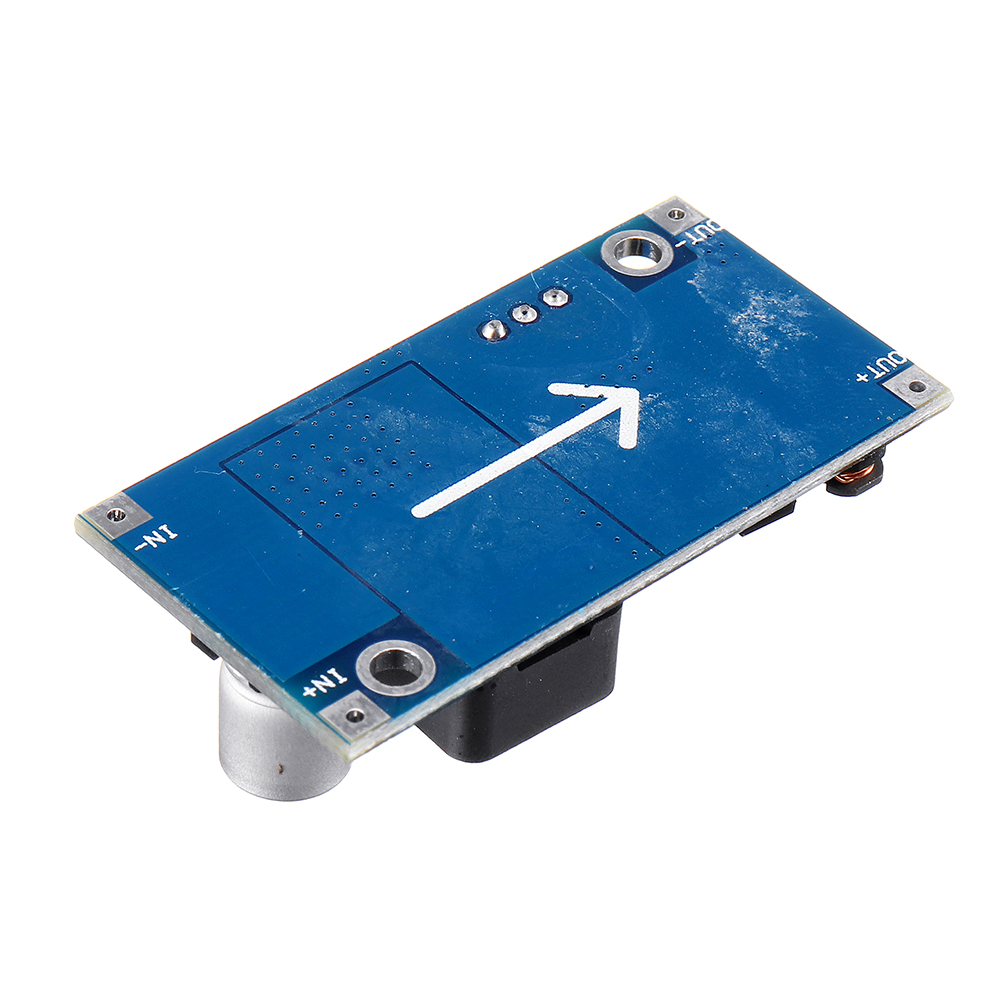

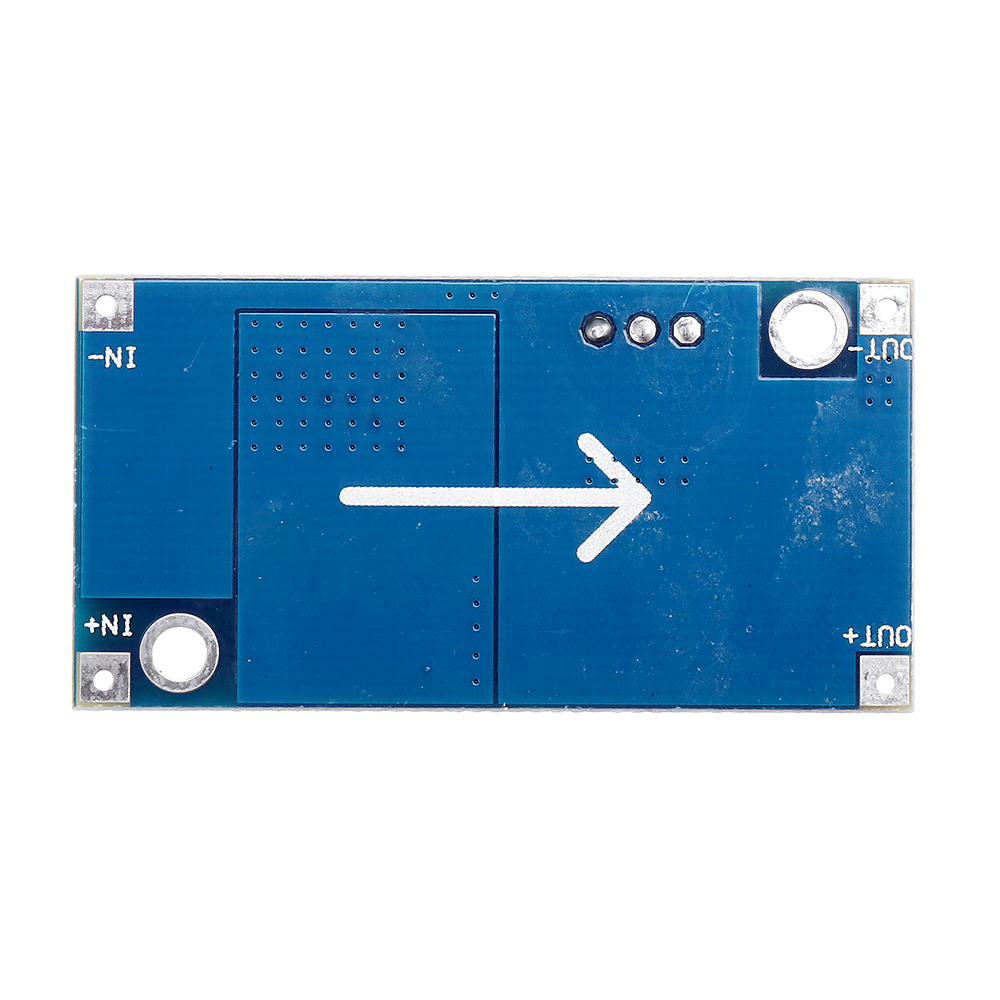

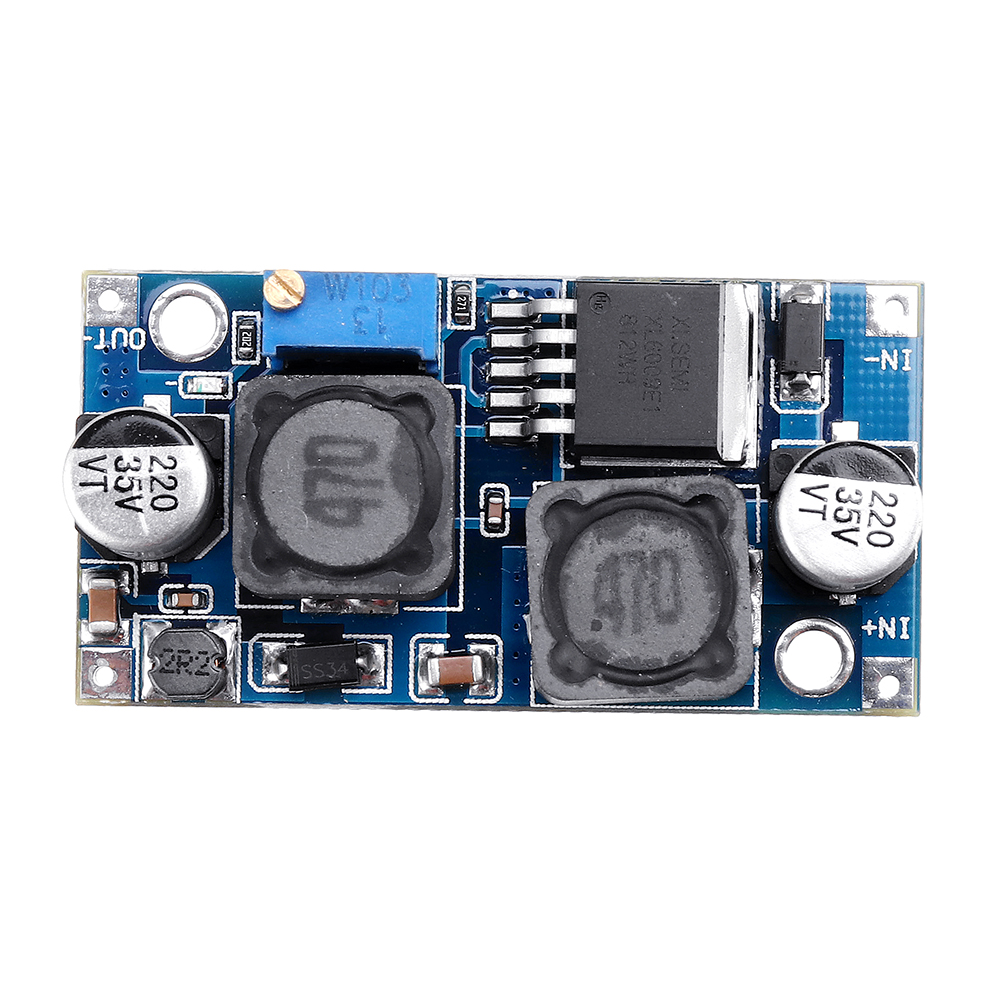

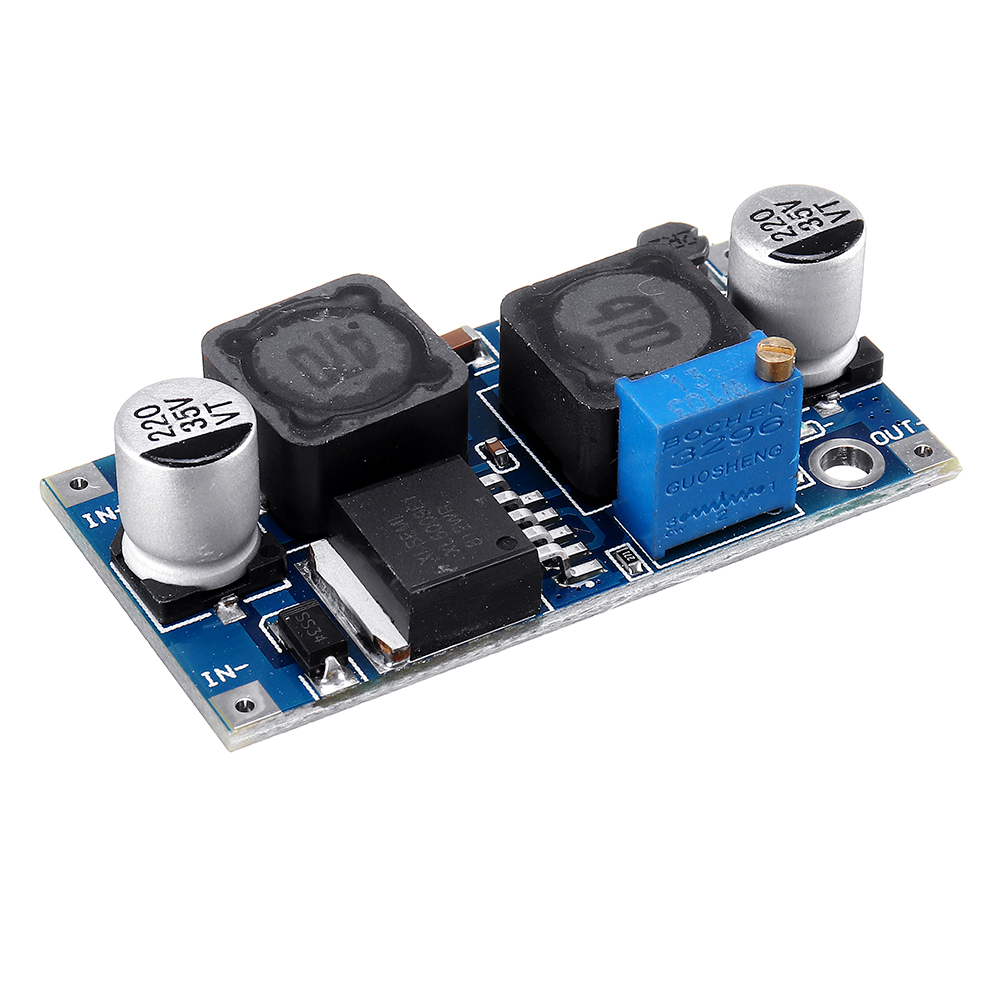

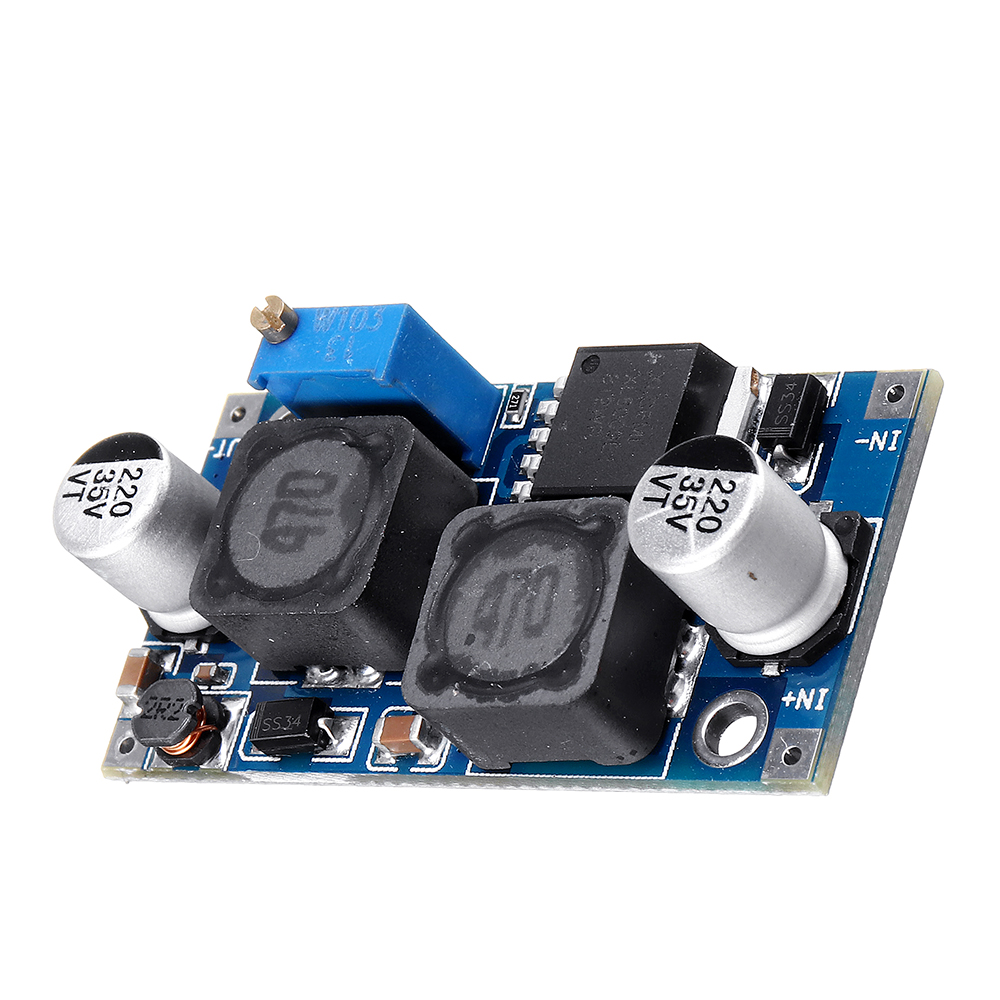

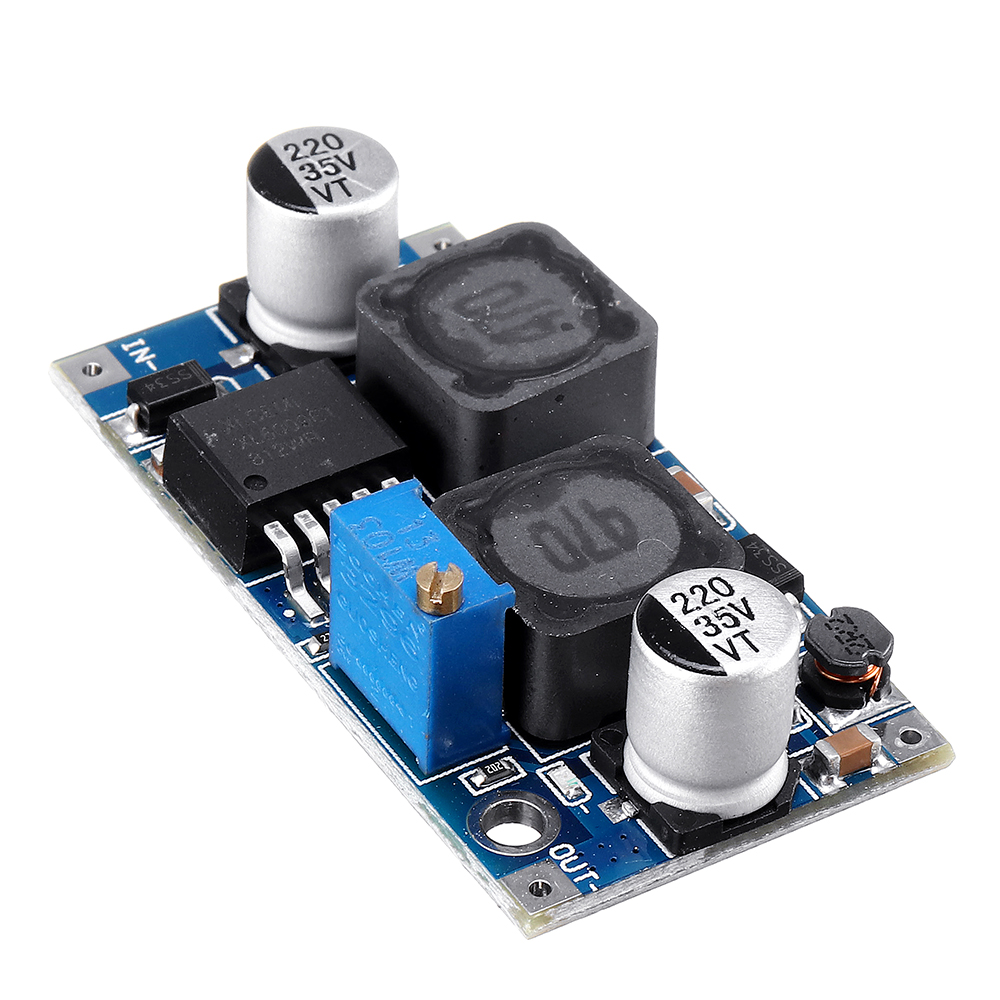

Kolme kpl säädettävä automaattinen DC-DC nosto- ja alennusmuunnin XL6009 moduuli

Kuvaus:

Tulojännite autossa voi laskea käynnistyksessä 7V tai alle ja nousta käydessä 15V tai korkeammalle, jolloin 12V-laitteet voivat toimia epäluotettavasti. Tämä automaattinen askel ylös / askel alas -moduuli vakauttaa lähdön 12V:iin riippumatta siitä, onko tulojännite 5V, 12V tai 32V.

Sisäiset 4A tehokkaat MOSFET-kytkimet mahdollistavat jopa 94% hyötysuhteen, (LM2577-virta on 3A).

Korkea kytkentätaajuus 400KHz – pienempi rippeli ja pienempi koko. (LM2577-taajuus vain 50KHz)

Sovellukset:

Auton jännitteensäätö, aurinkosähkö, tuulivoima ja muut kohteet, joissa jännite vaihtelee.

Tärkeimmät ominaisuudet:

- Vakaa 12V-lähtö laajalta tulojännitealueelta
- Korkea hyötysuhde jopa 94%
- 400KHz kytkentätaajuus vähentää rippeliä
- Kompakti rakenne, helppo integroida projekteihin
- Soveltuu ajoneuvo-, aurinko- ja tuulivoimasovelluksiin

Tekniset tiedot:

Mallimerkintä: DSN6000AUD Automatic Buck module
Moduulin ominaisuudet: ei-erotettu nostava (BOOST)
Tasasuuntaus: ei-synkroninen tasasuuntaus
Tulojännitealue: 3.8V - 32V
Lähtöjännitealue: 1.25V - 35V
Tulovirta: 3A (maks.), ei-kuormalla 18mA (5V tulo, 8V lähtö, ei-kuormalla alle 18mA. Mitä korkeampi jännite, sitä suurempi kuormitusvirta.)
Hyötysuhde: <94% (mitä suurempi jännite-ero, sitä pienempi hyötysuhde)
Kytkentätaajuus: 400KHz
Lähtörippeli: 50mV (mitä korkeampi jännite ja virta, sitä suurempi rippeli)
Kuormansäätö: ± 0.5%
Jännitesäätö: ± 0.5%
Käyttölämpötila: -40 - +85

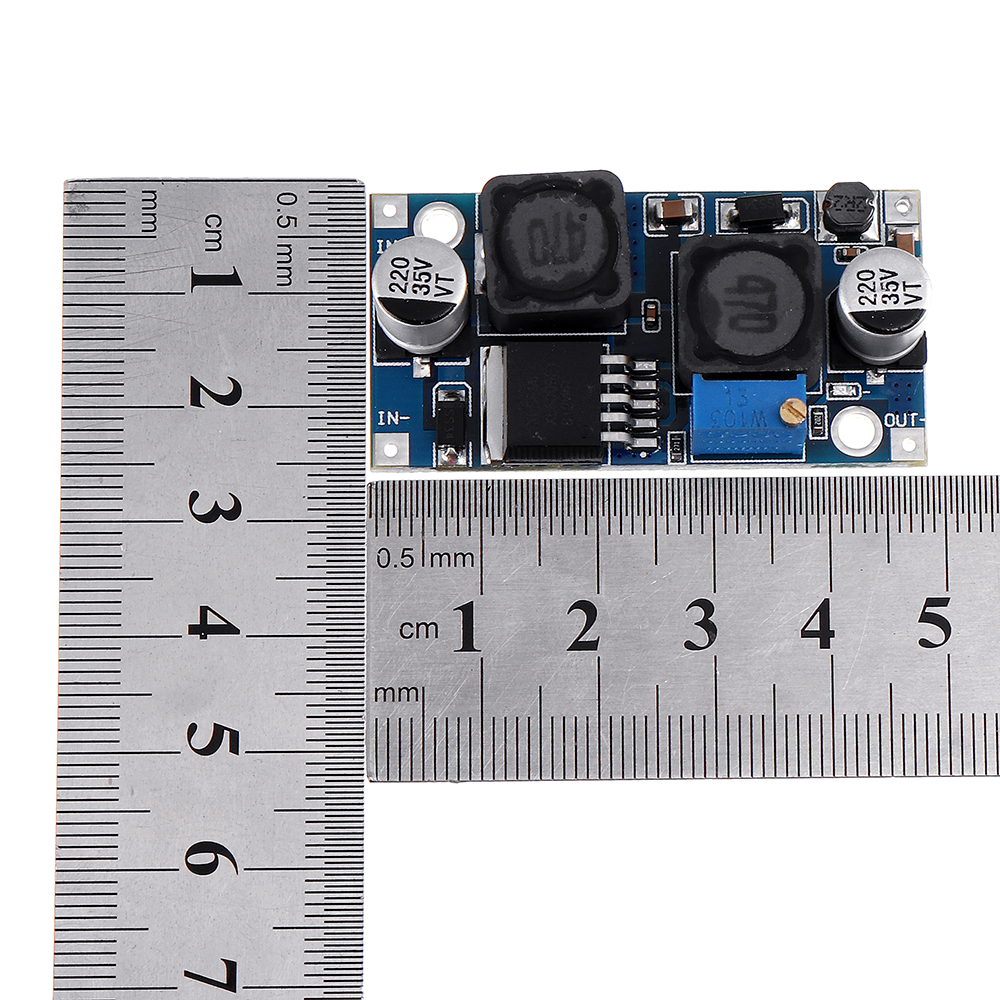

Mitat: 48mm * 25mm * 14mm (pituus * leveys * korkeus)

Pakkauksen sisältö:

3 x DC-DC Boost/Buck -säädettävä askel ylös / askel alas -automaattimuunnin, XL6009 Module
