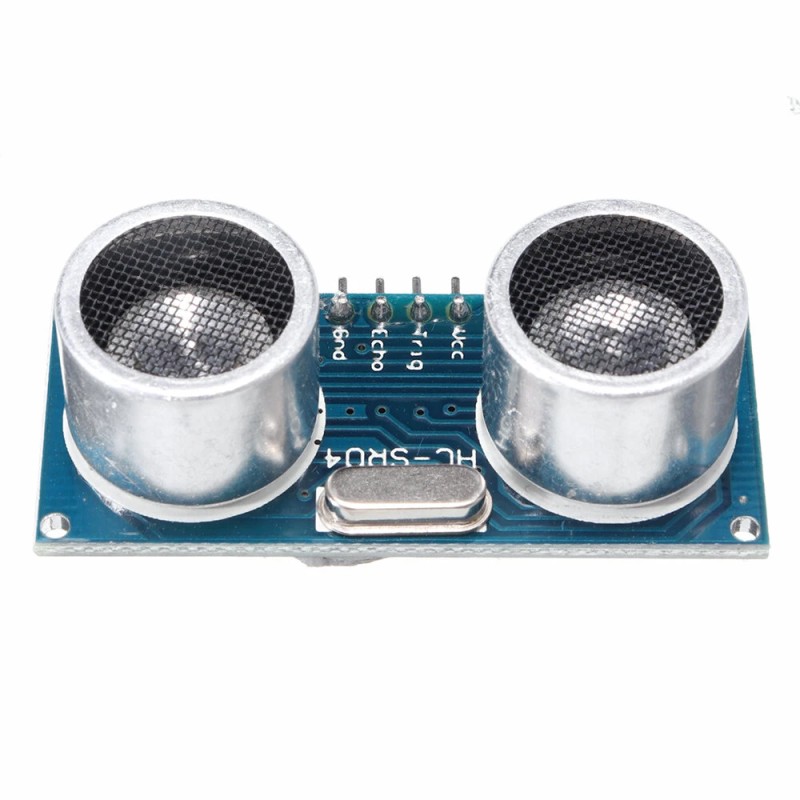

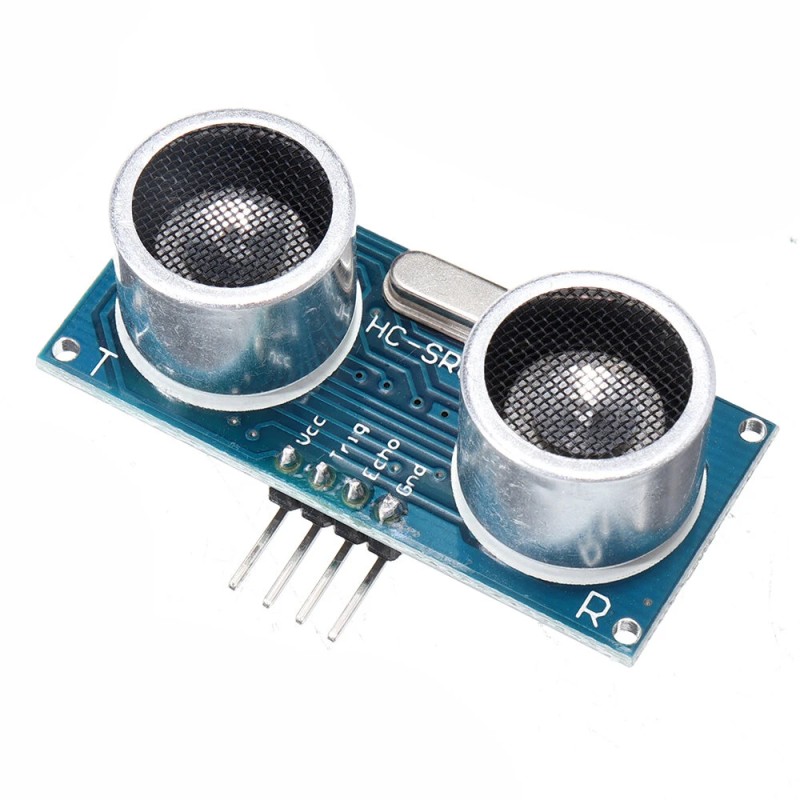

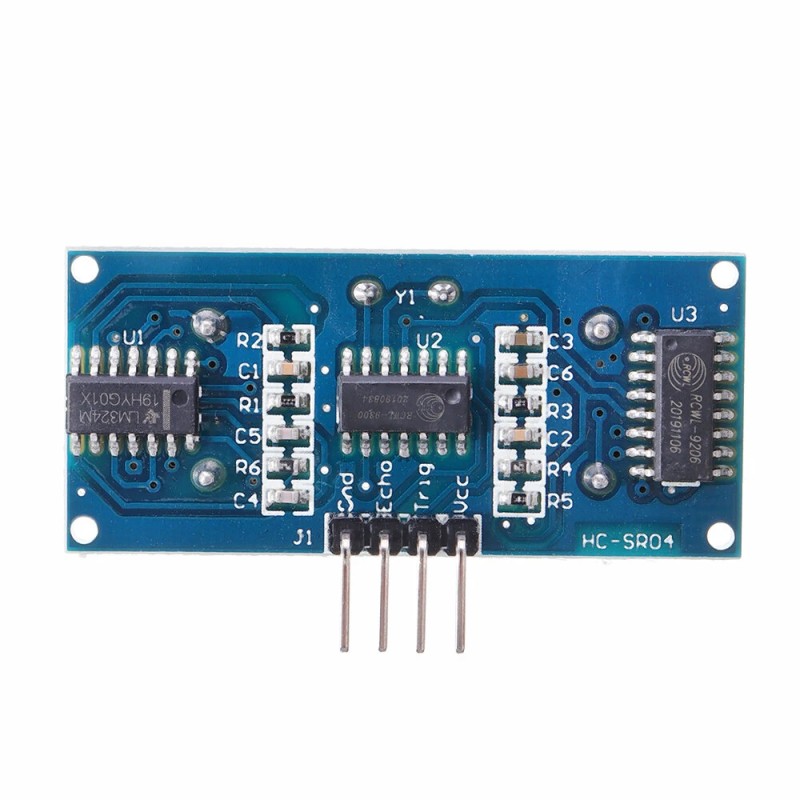

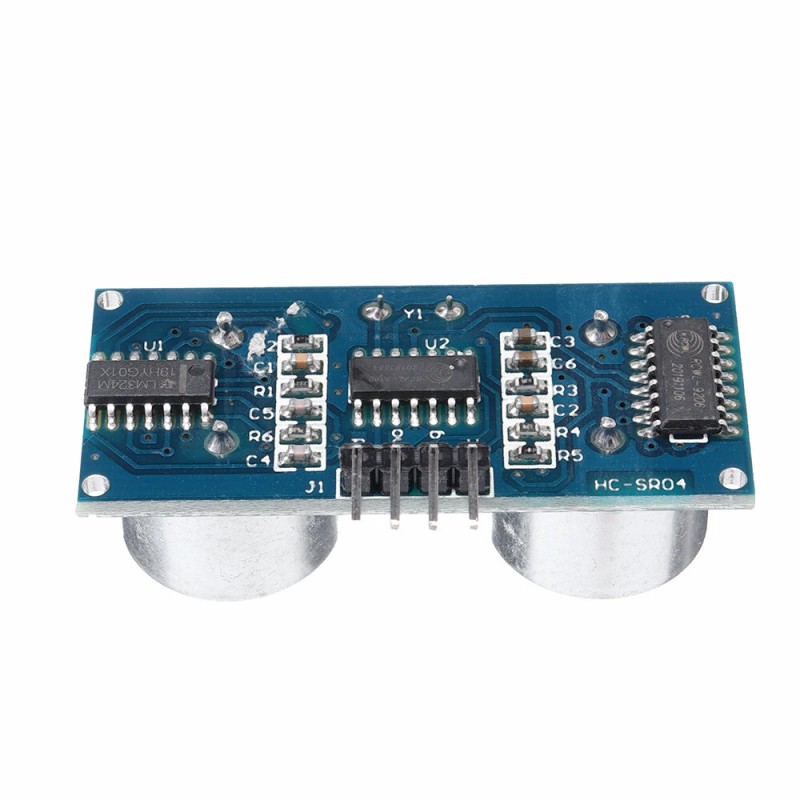

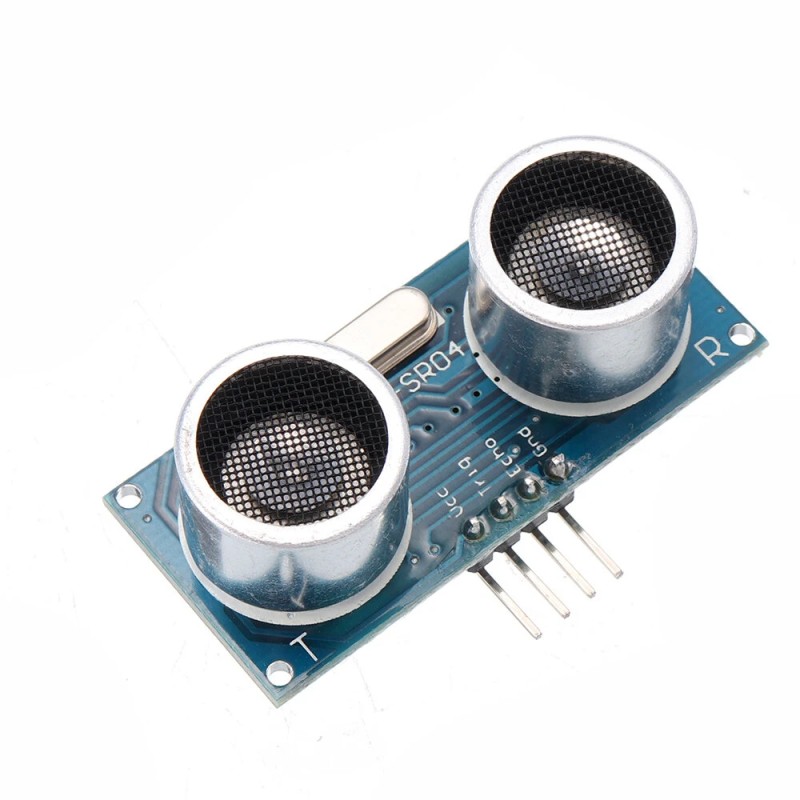

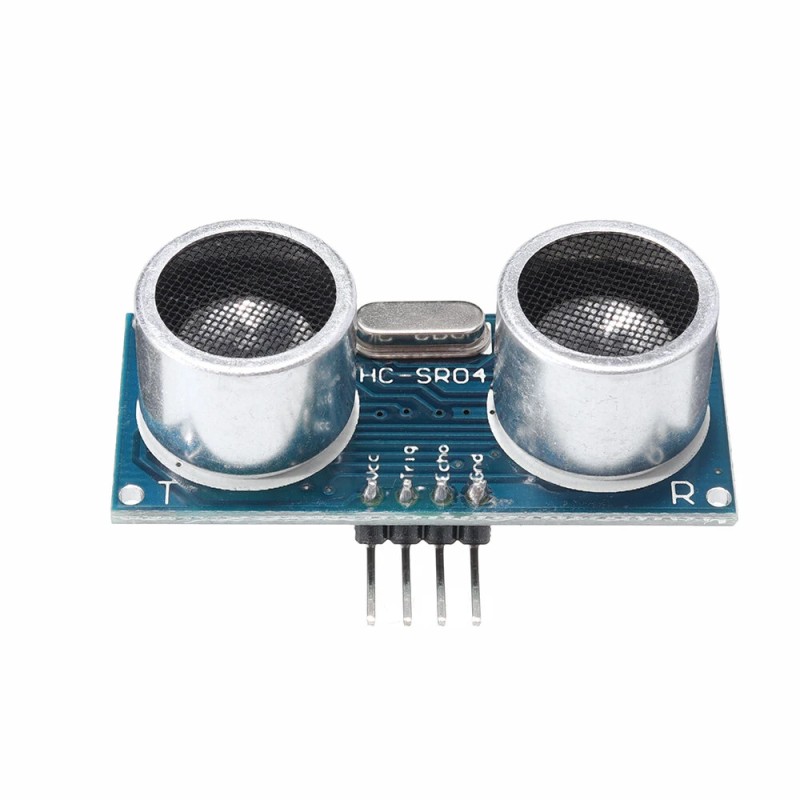

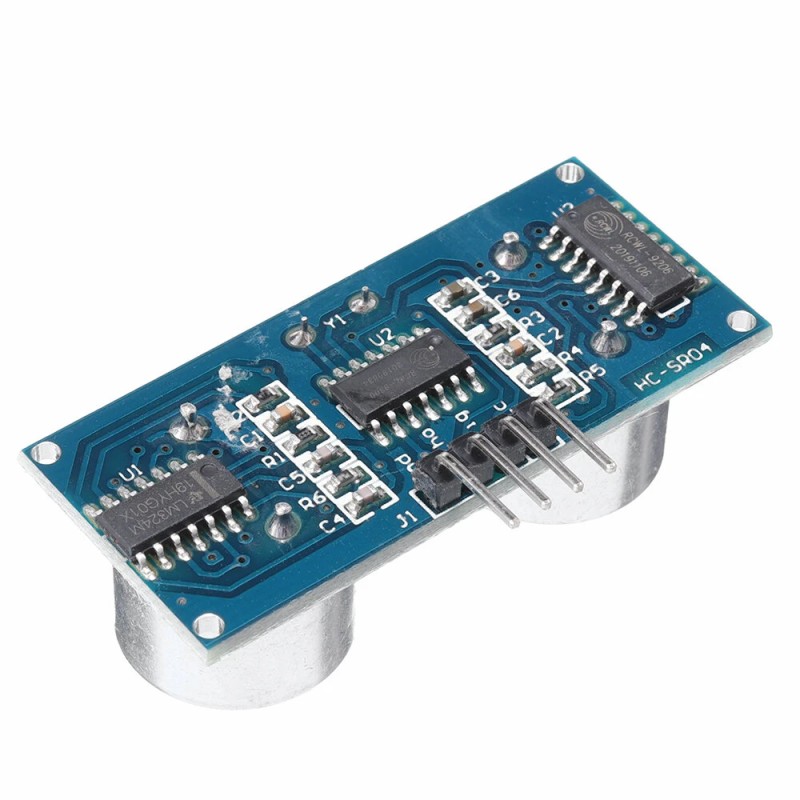

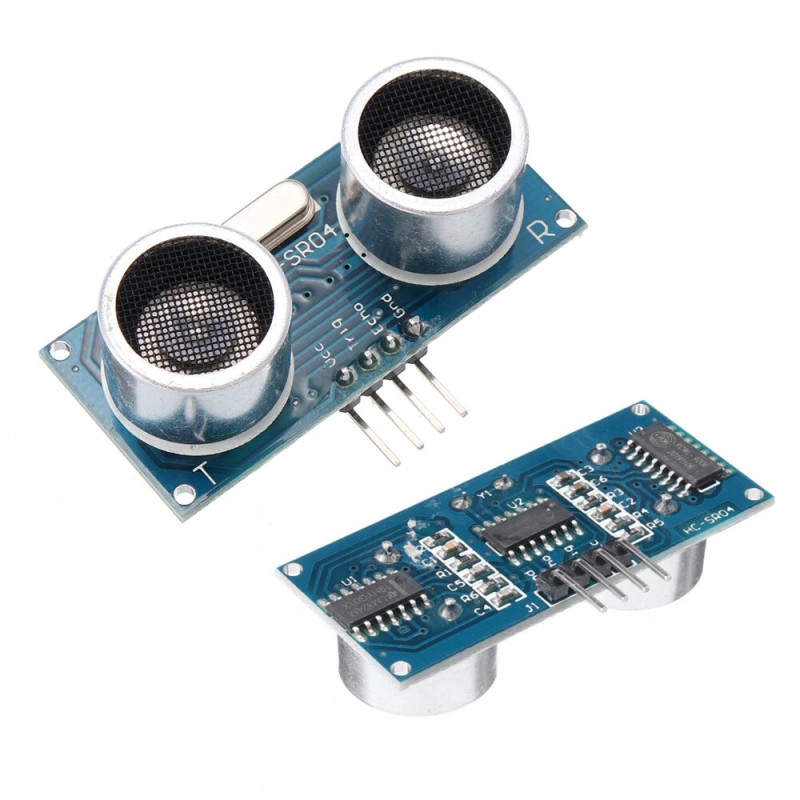

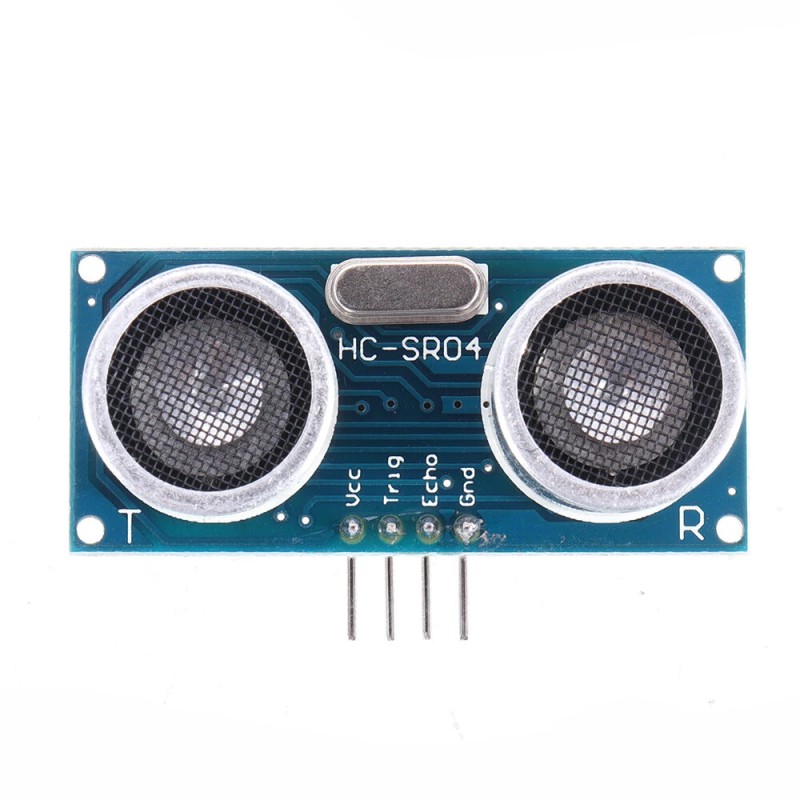

Geekcreit HC-SR04 10 kpl ultraäänimoduuli etäisyysanturi 2-450 cm DC5V Arduino-yhteensopiva

Tärkeimmät ominaisuudet:
- Mittausalue: 2cm–450cm
- Tarkkuus: jopa 0.3cm
- Käyttöjännite: 5V (DC)
- Lepovirta: alle 2mA
- Ulostulo: TTL-tason neliöaalto, korkea 5V / matala 0V
- Anturin kulma: enintään 15 astetta

Kuvaus:
HC-SR04 on ultrasoninen etäisyysanturi, joka mittaa kohteen etäisyyden lähettämällä ja vastaanottamalla äänipulsseja. Soveltuu esimerkiksi robotiikkaan, etäisyyden mittaukseen ja esteiden havaitsemiseen.

Tekniset tiedot:
Käyttöjännite: 5V (DC)
Lepovirta: alle 2mA
Ulostulosignaali: sähköinen taajuussignaali, korkea taso 5V, matala taso 0V
Anturin kulma: enintään 15 astetta
Havaintoetäisyys: 2cm–450cm
Tarkkuus: jopa 0.3cm
Tulotriggaussignaali: 10us TTL-impulssi
ECHO-signaali: TTL PWL -signaali ulostulona

Kytkentätapa:
VCC, trig (T), echo (R), GND

Käyttötapa:
Syötä moduulille 5V. Ulostulo on 5V, kun este on alueella, ja 0V, kun estettä ei havaita. Kun moduulia käytetään murtohälytyskäytössä, OUT-pin toimii kytkinlähtönä, etäisyydenmittauksessa käytetään trig/echo -pinnejä.

Moduulin toimintaperiaate:
1. Laukaise mittaus antamalla IO-nastaan vähintään 10us korkean tason impulssi.
2. Moduuli lähettää automaattisesti kahdeksan 40khz neliöaaltoa ja havaitsee palautuvan pulssin.
3. Jos palautuva signaali havaitaan, ulostulo nousee korkealle tasolle. Korkean tason kesto vastaa aikaa lähetyksestä vastaanottoon. Testietäisyys = (korkean tason aika * äänen nopeus (340M/S) / 2.

Huomautukset:
- Aseta moduuli kytkentään ennen virran kytkemistä, jotta vältetään virheellinen korkea taso. Jos kytkentää muutetaan virran ollessa päällä, katkaise ja kytke virta uudelleen.
- Kun kytket moduulin virtalähteeseen, yhdistä ensin GND, jotta toiminta pysyy vakaana.

Pakkauksen sisältö:
10 x HC-SR04 Ultrasonic Module Distance Measuring Transducer
