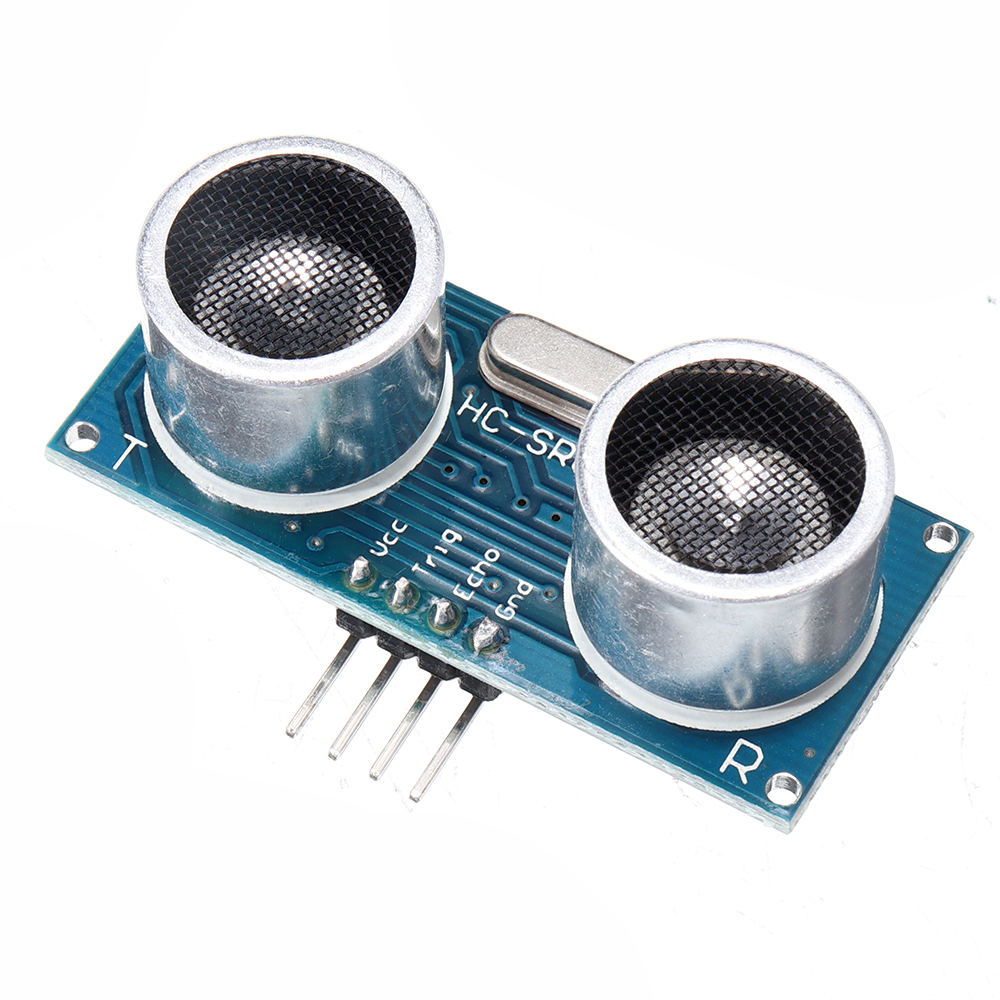

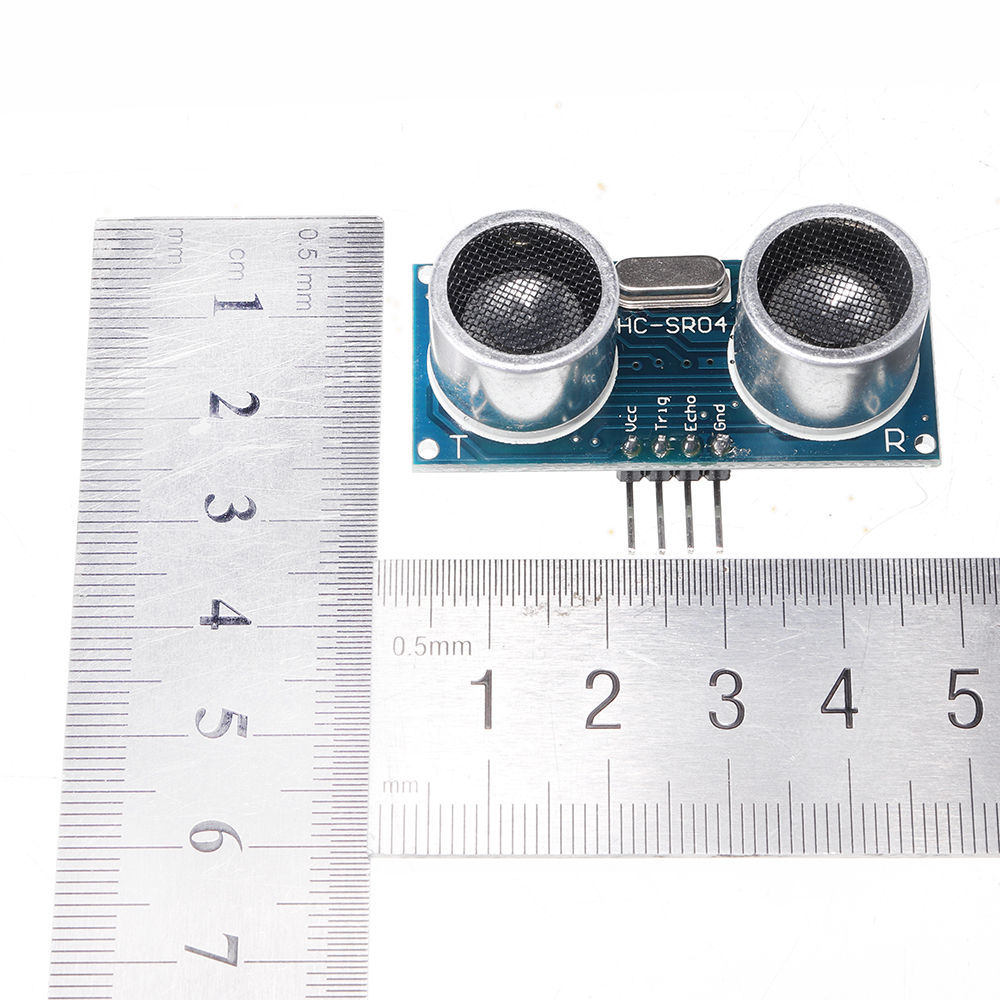

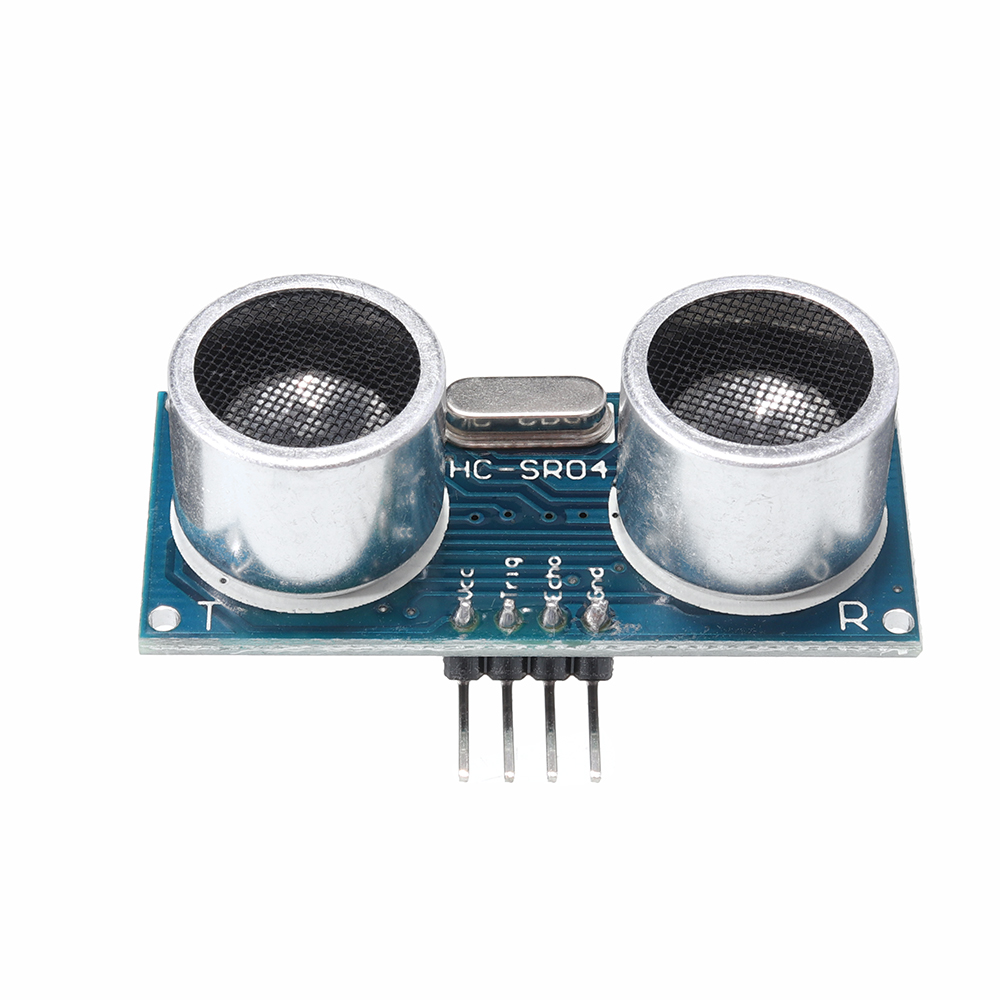

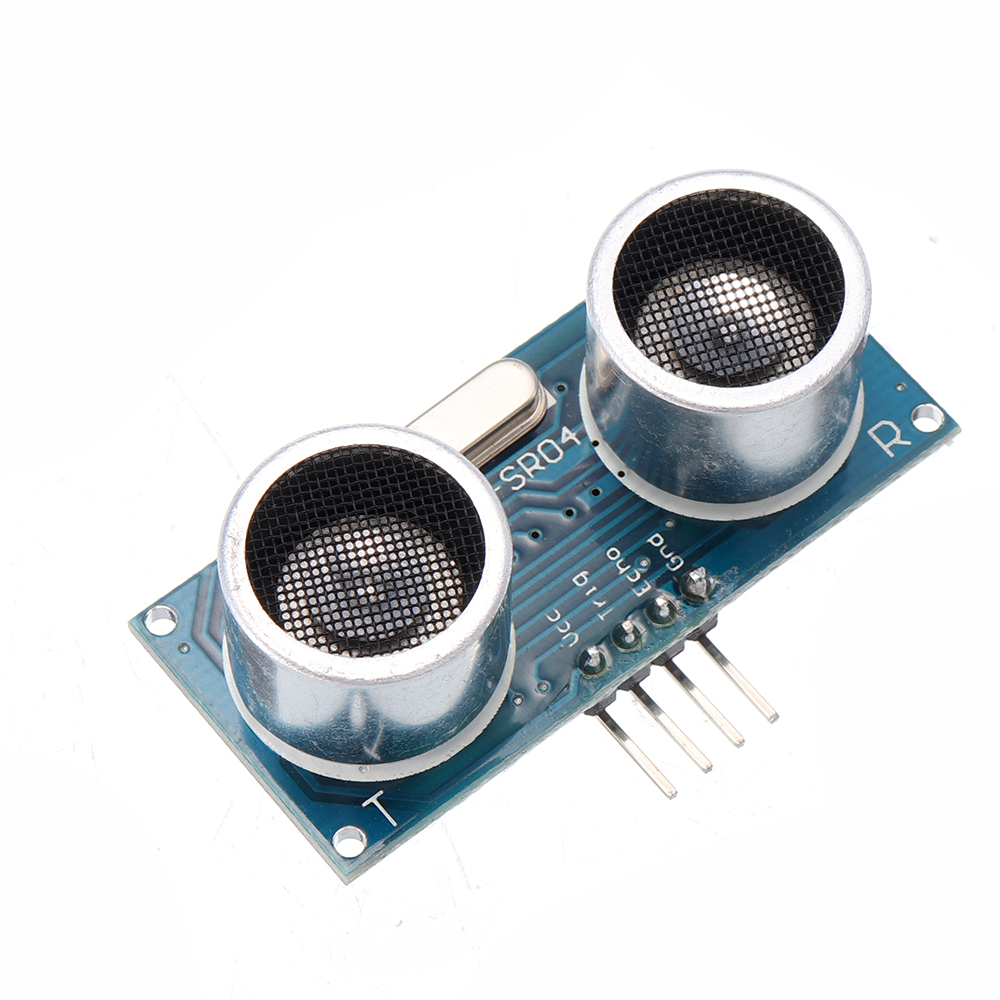

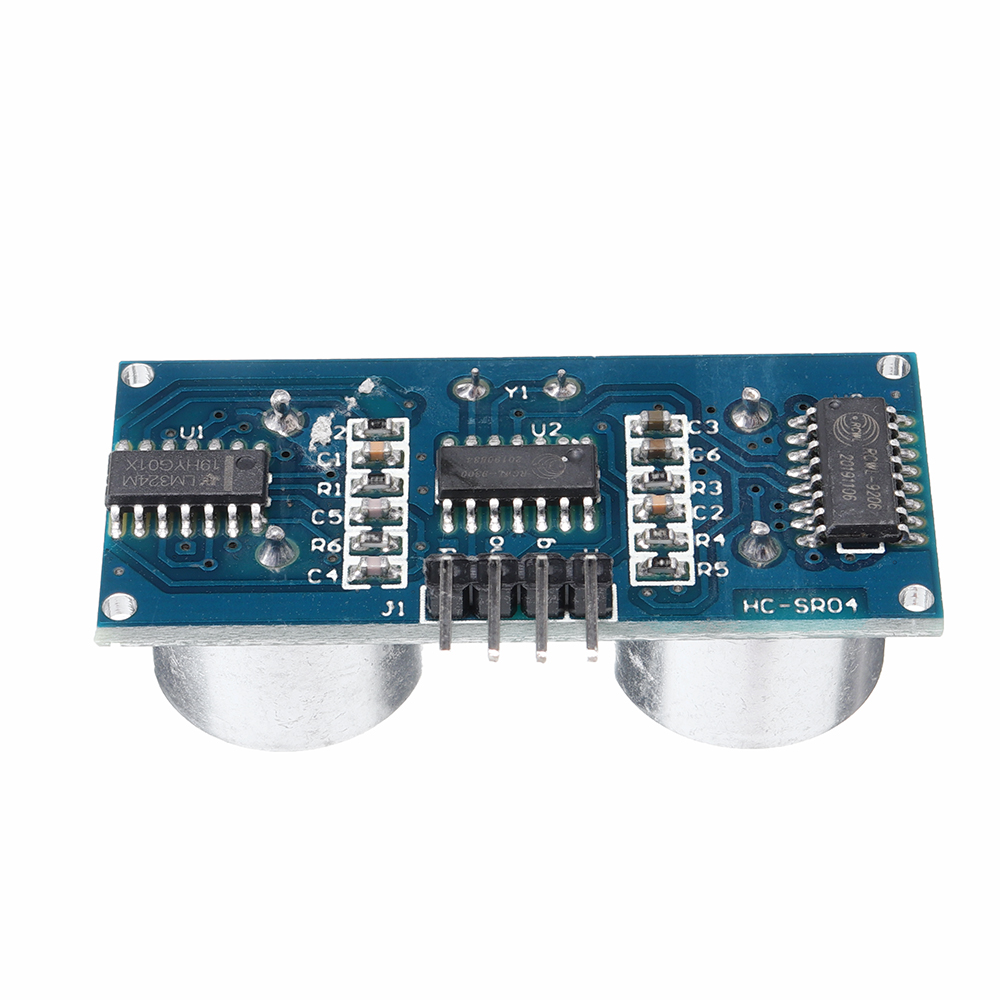

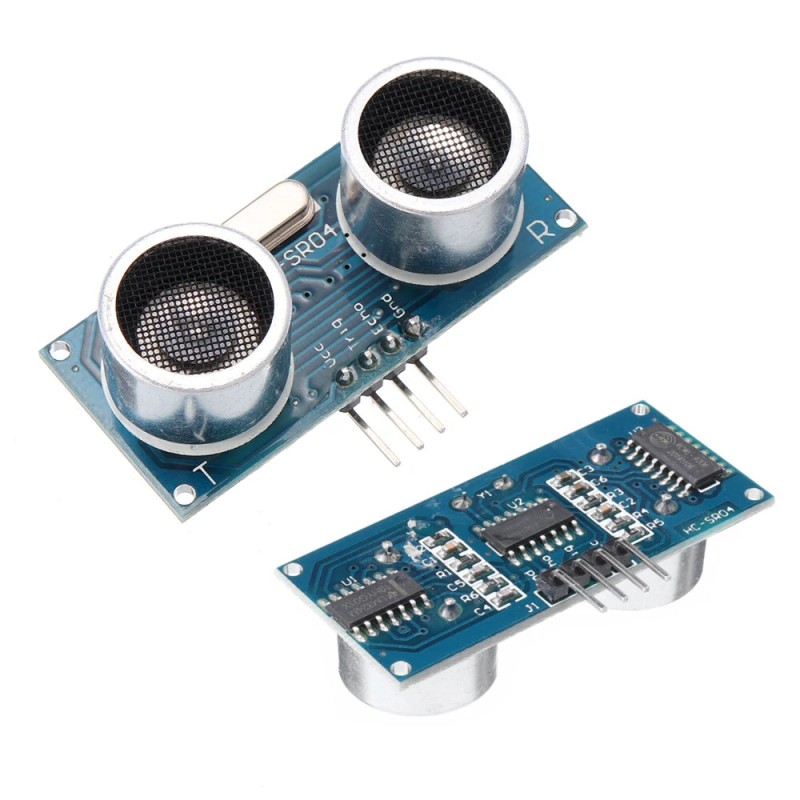

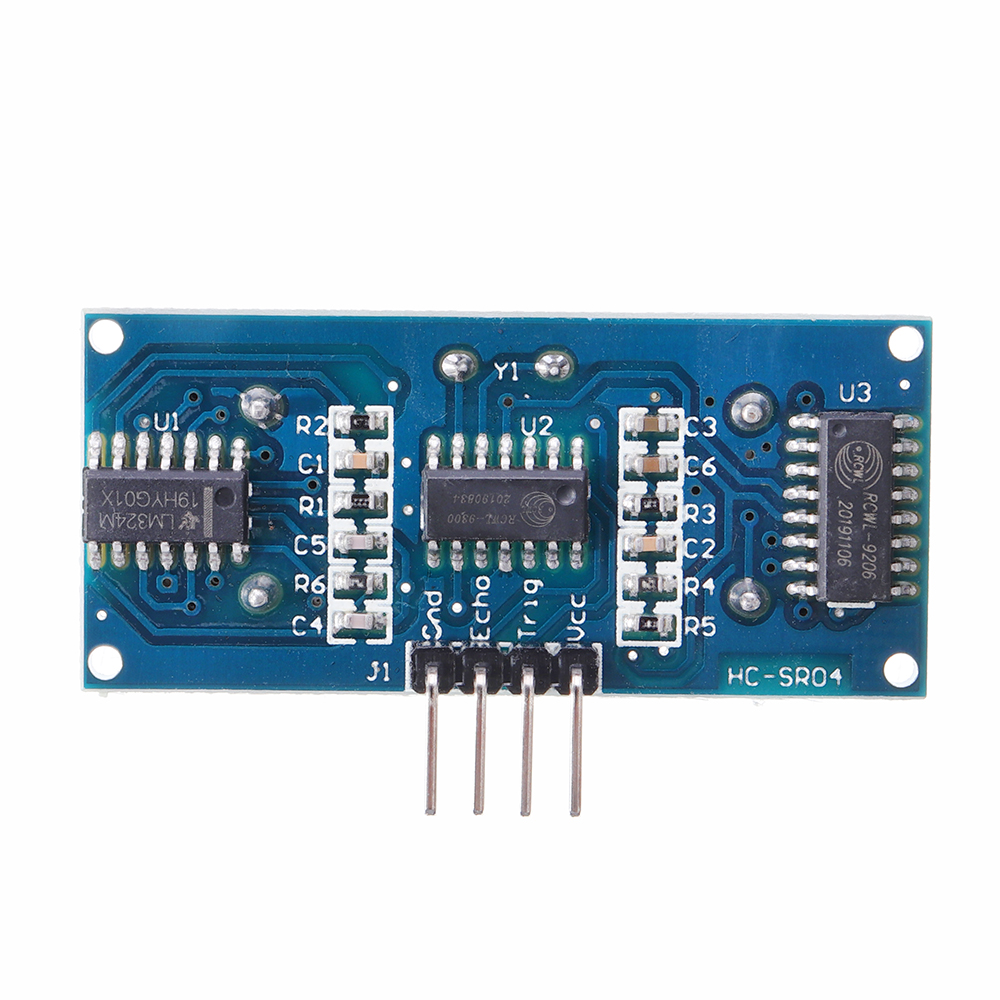

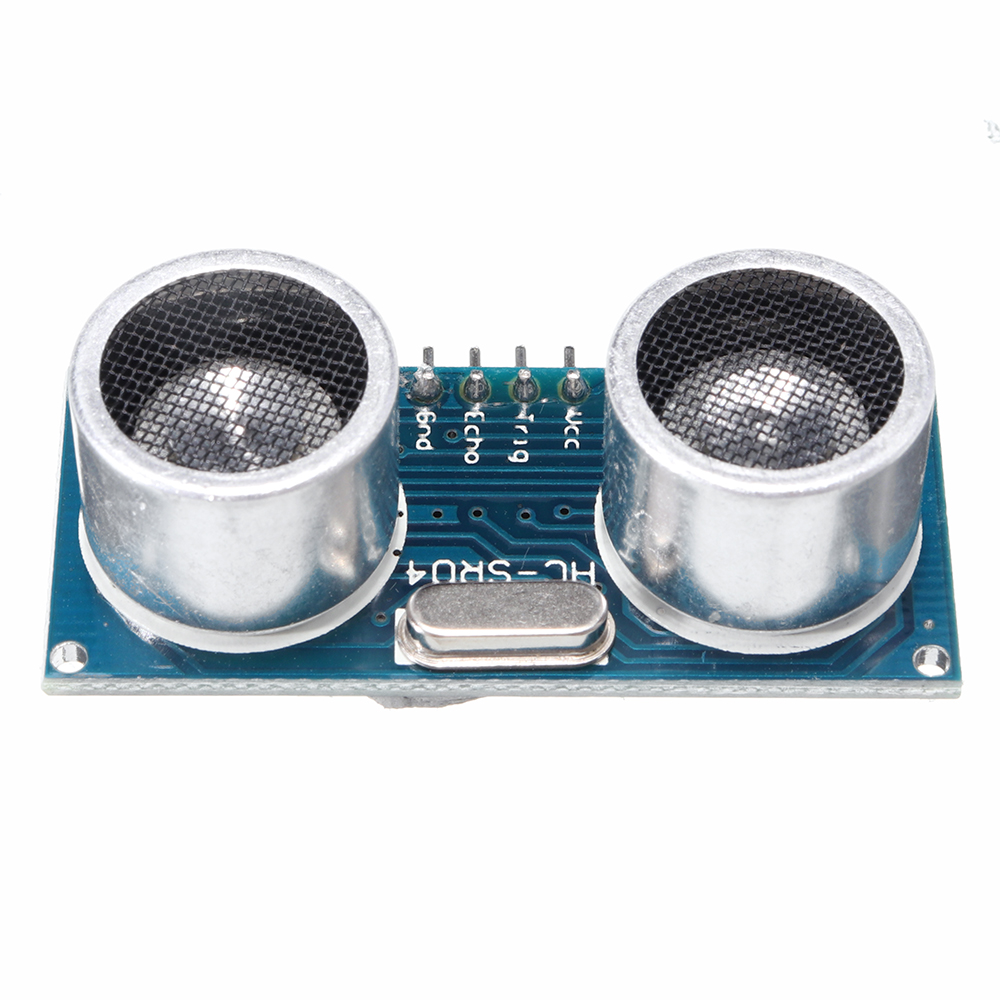

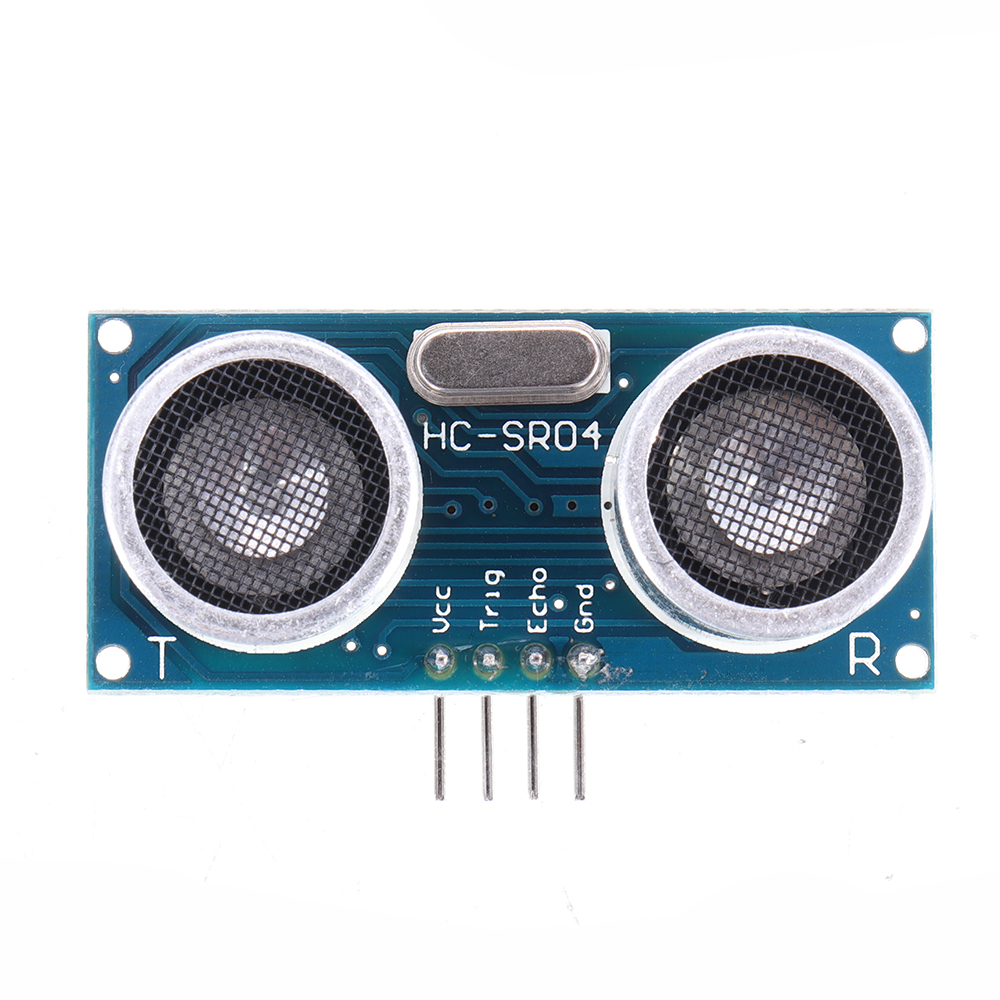

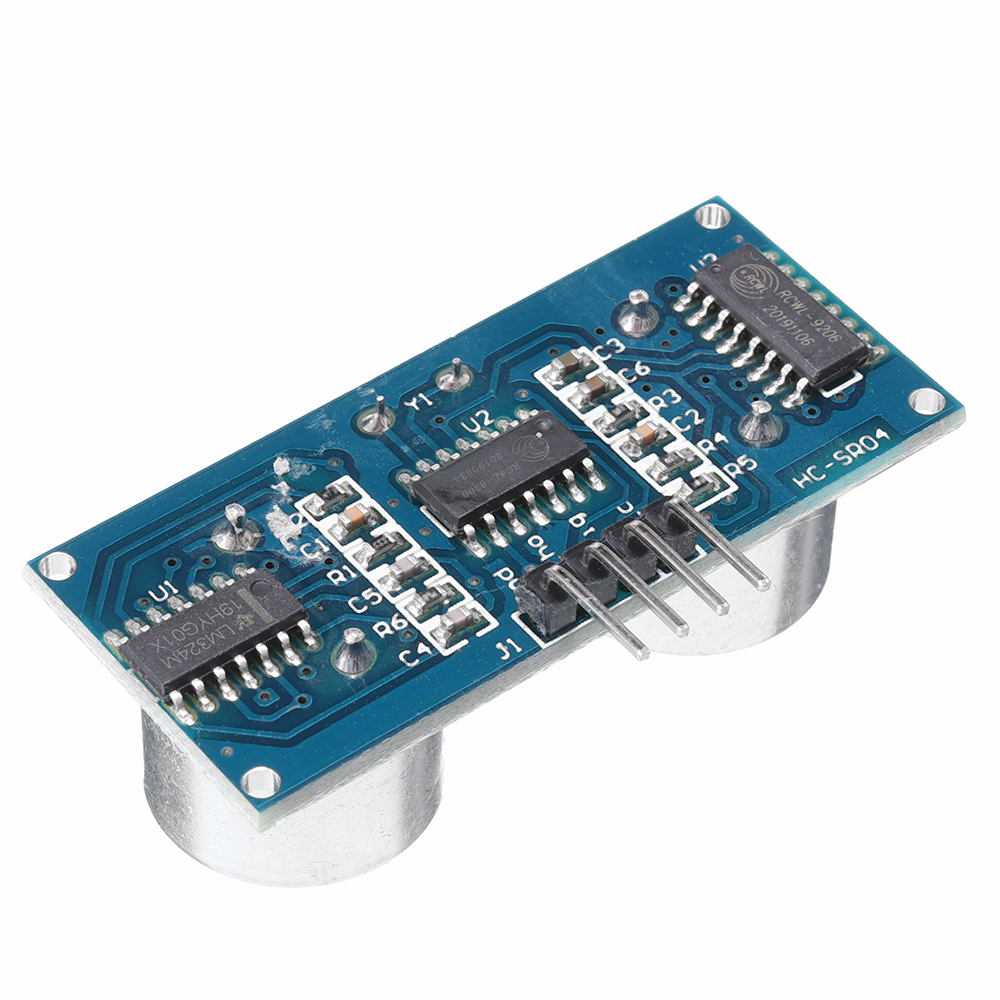

Geekcreit HC-SR04 ultraäänimoduuli etäisyysanturi 2–450 cm tarkkuus 0,3 cm 5V lähtö

Kuvaus:
Käyttöjännite: 5V (tasavirta)
Lepovirta: alle 2mA
Lähtösignaali: sähköinen taajuussignaali, korkea taso 5V, matala taso 0V
Anturin kulma: enintään 15 astetta
Havaitsemisetäisyys: 2cm–450cm
Korkea tarkkuus: jopa 0.3cm
Tulon laukaisusignaali: 10us TTL -impulssi
Signaali: lähtö TTL PWL -signaali

Tärkeimmät ominaisuudet:

• Laaja mittausalue 2cm–450cm
• Tarkkuus jopa 0.3cm
• Toimii 5V syöttöjännitteellä
• Matala lepovirta: alle 2mA
• 10us TTL -laukaisu nopeaan mittaukseen
• Kapea anturikulma: enintään 15 astetta

Kytkentätapa: VCCTRIG(T)ECH0(R)GND

Käyttöohje:
Syötä moduulille 5V, lähtö on 5V, kun este on alueella, muuten 0V.
Tämän moduulin OUT-nastaa voidaan käyttää kytkentälähtönä, kun sitä käytetään murtohälytyssovelluksissa, ja ilman kyseistä nastaa etäisyysmittaussovelluksissa.
Huom: moduuli tulee kytkeä piiriin ennen virran kytkemistä väärien korkeatasoisten pulssien välttämiseksi, muussa tapauksessa katkaise ja kytke virta uudelleen.

Toimintaperiaate:
1. Laukaise IO:ta syöttämällä vähintään 10us korkeatason signaali.
2. Moduuli lähettää automaattisesti kahdeksan 40kHz aaltoa ja tunnistaa automaattisesti, palaako vastesignaali.
3. Jos paluusignaali havaitaan, moduuli antaa korkeaa tasoa, korkeantason kesto vastaa aikaa, joka kuluu ultraäänipulssin lähetyksestä vastaanottoon. Testietäisyys = (korkeatason aika * ääni (340M/S) / 2.

Huomautus:
Tätä moduulia ei tule liittää suoraan verkkosähköön, jos tarvitset liitännän elektroniseen virtalähteeseen, kytke ensin moduulin GND-liitin. Muutoin moduuli ei toimi normaalisti.

Pakkauksen sisältö:
1/3/5/10/20 x HC-SR04 ultraäänimoduuli, etäisyyden mittaava muunnin (valinnainen)
