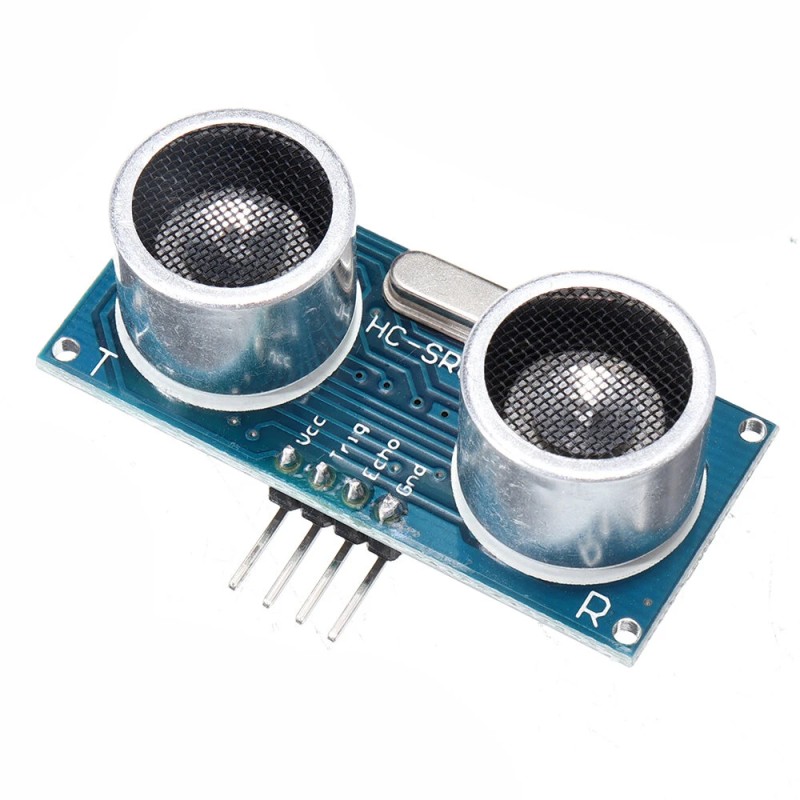

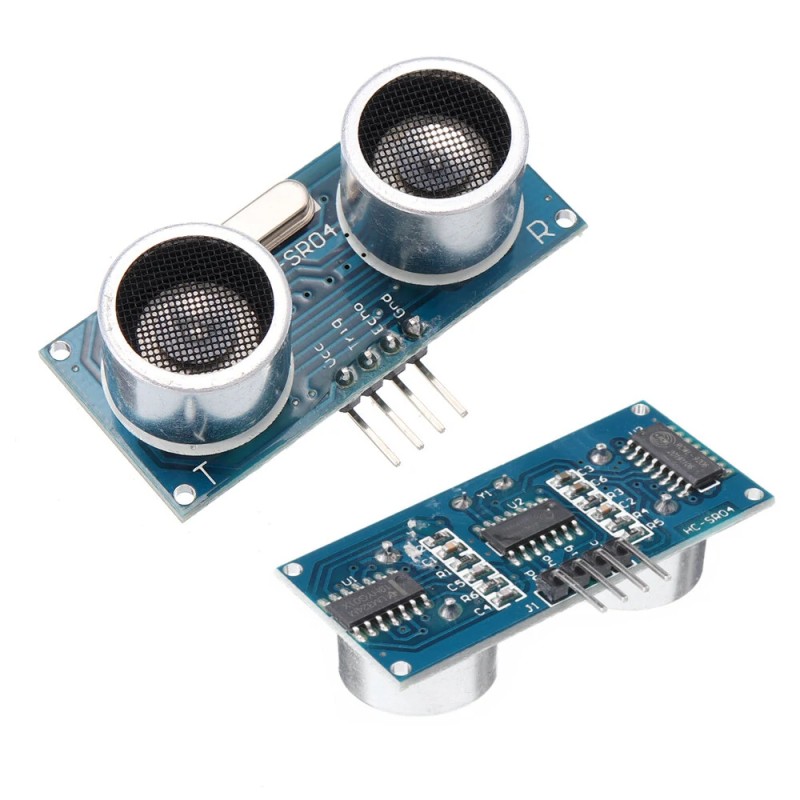

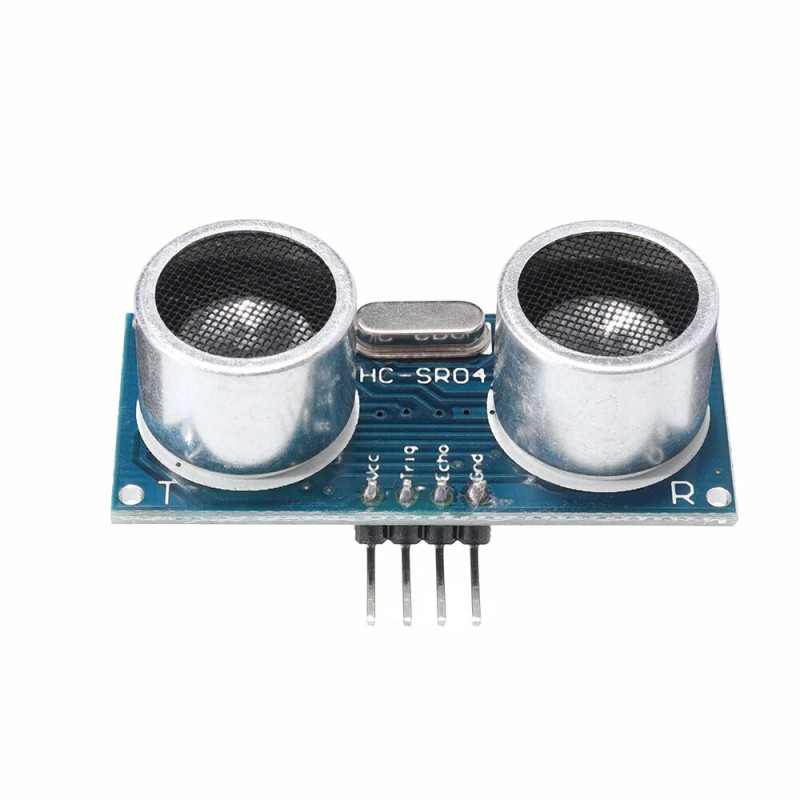

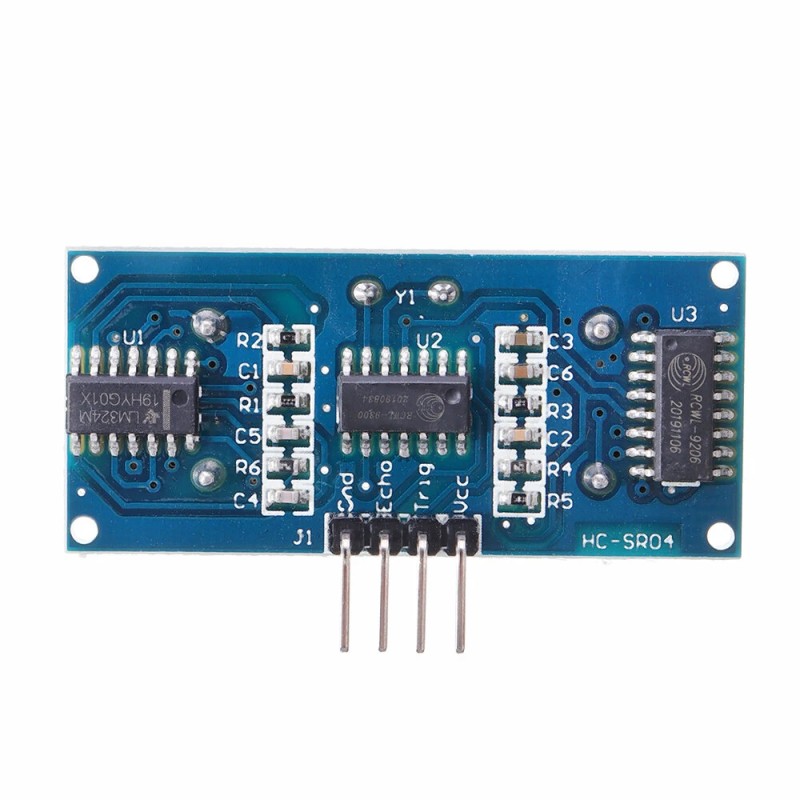

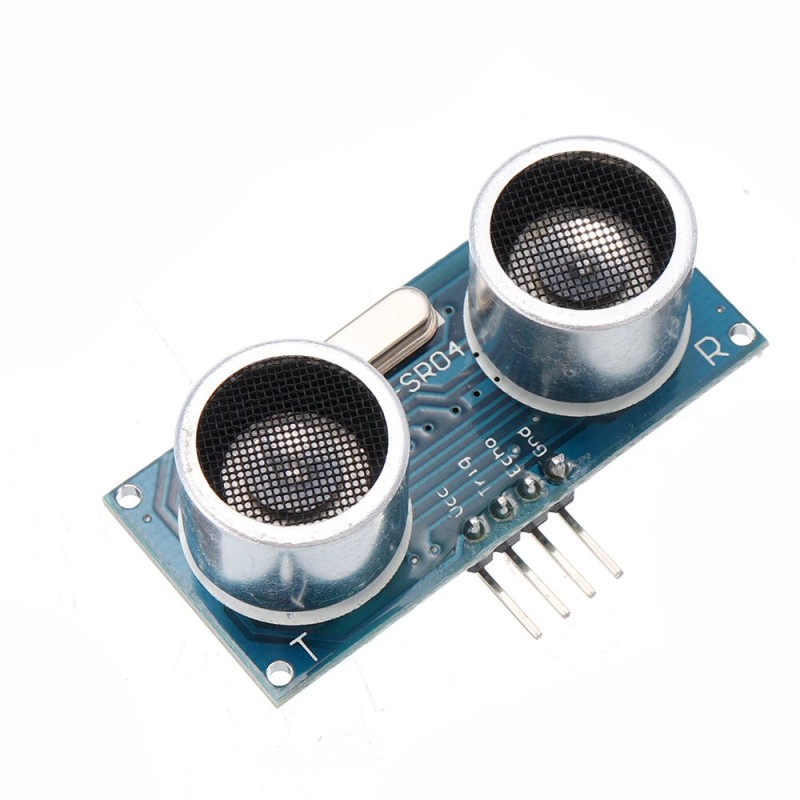

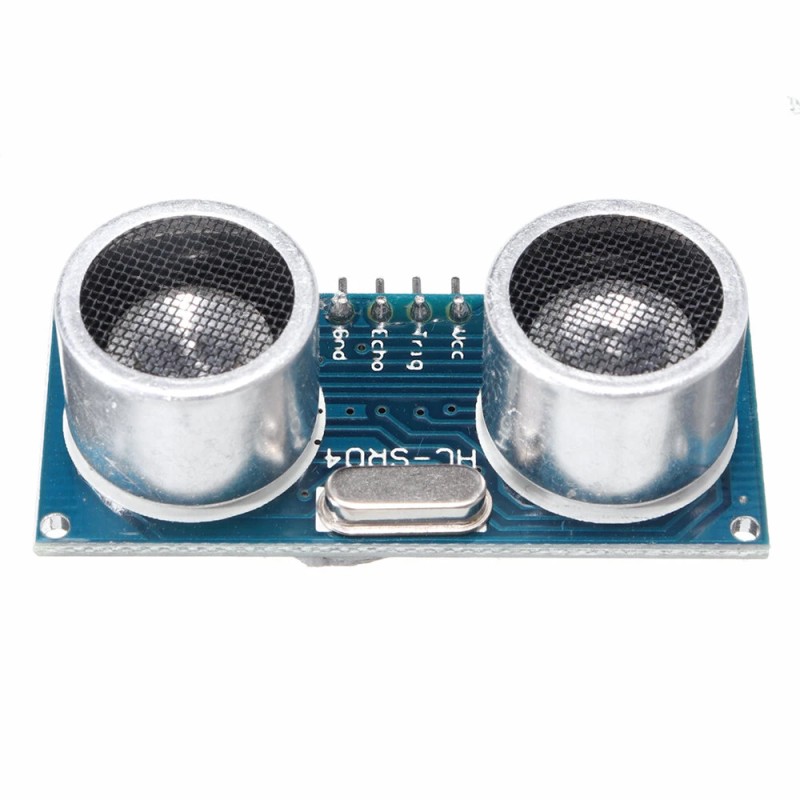

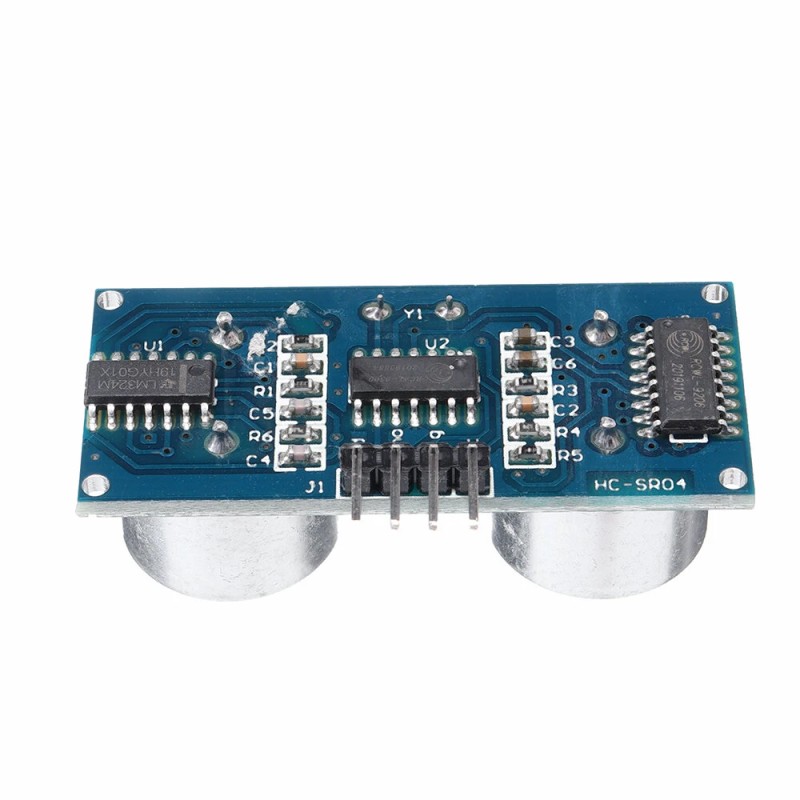

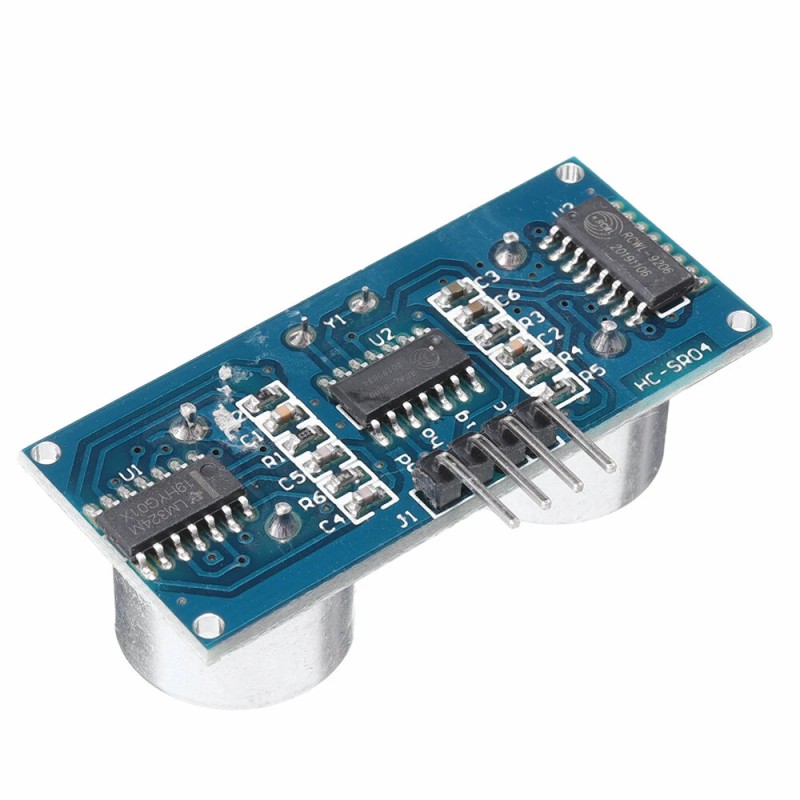

Viisi kpl Geekcreit HC-SR04 ultraäänimoduulia etäisyysmittaukseen 5V 2-450 cm

Kuvaus:

HC-SR04 on ultraäänietäisyysanturi, joka mittaa etäisyyksiä nopeasti ja tarkasti. Sopii robotiikkaan, etäisyyden mittaukseen, esteiden havaitsemiseen ja moniin DIY-projekteihin.

Avainominaisuudet:

• Mittaustarkkuus jopa 0.3cm
• Laaja mittausalue: 2cm–450cm
• Nopea liipaisu: 10us TTL-impulssi
• Selkeä TTL-taajuuslähtö, korkea taso 5V / matala taso 0V
• Matala lepovirta, helppo integroida mikro-ohjaimiin

Tekniset tiedot:

• Käyttöjännite: 5V(DC)
• Lepovirta: alle 2mA
• Lähtösignaali: sähköinen taajuussignaali, korkea taso 5V, matala taso 0V
• Anturin kulma: enintään 15 astetta
• Havaintoetäisyys: 2cm-450cm
• Korkea tarkkuus: jopa 0.3cm
• Syöttöliipaisusignaali: 10us TTL-impulssi
• Signaali: lähdön TTL PWL -signaali

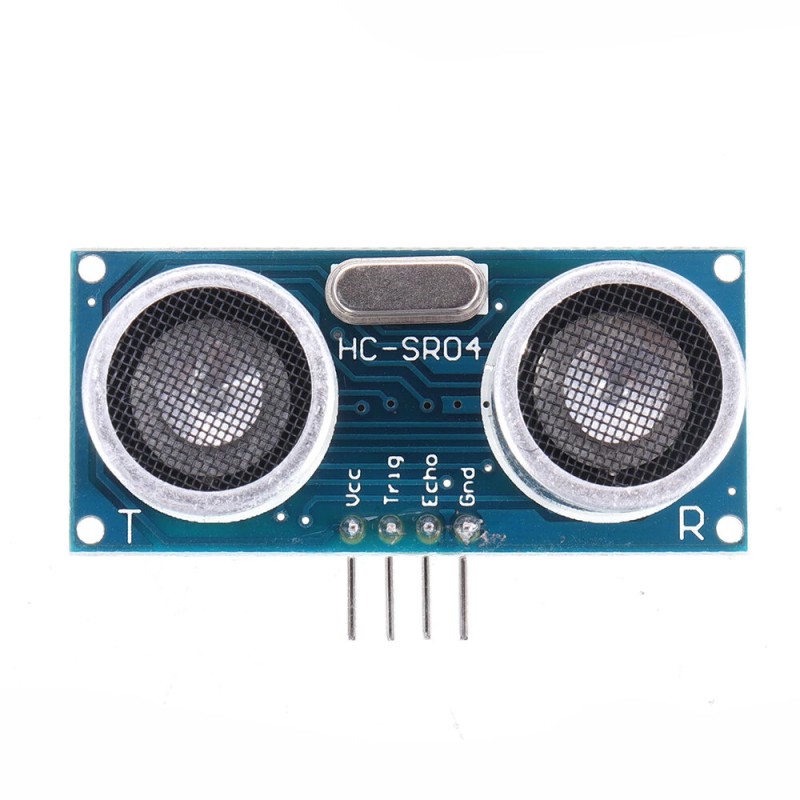

• Liitäntätapa: VCC, TRIG (T), ECHO (R), GND

Käyttöohje:

• Syötä moduulille 5V. Lähtö on 5V, kun este on havaintoalueella, muuten 0V.
• OUT-nastaa voidaan käyttää kytkentälähtönä hälytinkäytössä, etäisyysmittauksessa lähtö vastaa mitattua pulssin kestoa.
• Huomio: liitä moduuli piiriin ennen virran kytkemistä välttääksesi virheellisen korkean tason. Jos liitäntä tehtiin virran ollessa päällä, katkaise ja kytke virta uudelleen.

Moduulin toimintaperiaate:

1. Liipaisu IO-nastasta: syötä vähintään 10us korkean tason signaali.
2. Moduuli lähettää automaattisesti kahdeksan 40khz neliöaaltopulssia ja tarkistaa, palaako kaikusignaali.
3. Jos kaiku havaitaan, moduuli antaa korkean tason, korkean tason kesto vastaa aikaa ultraäänen lähetyksestä vastaanottoon. Testietäisyys = (korkean tason aika × äänen nopeus (340M/S)) / 2.

Huomautus:

• Moduulia ei saa kytkeä suoraan verkkovirtaan. Jos moduuli täytyy kytkeä sähköiseen järjestelmään, kytke ensin moduulin GND liittimeen, jotta toiminta on normaalia.

Pakkaus sisältää:

• 5 x HC-SR04 ultrasonic module distance measuring transducer
