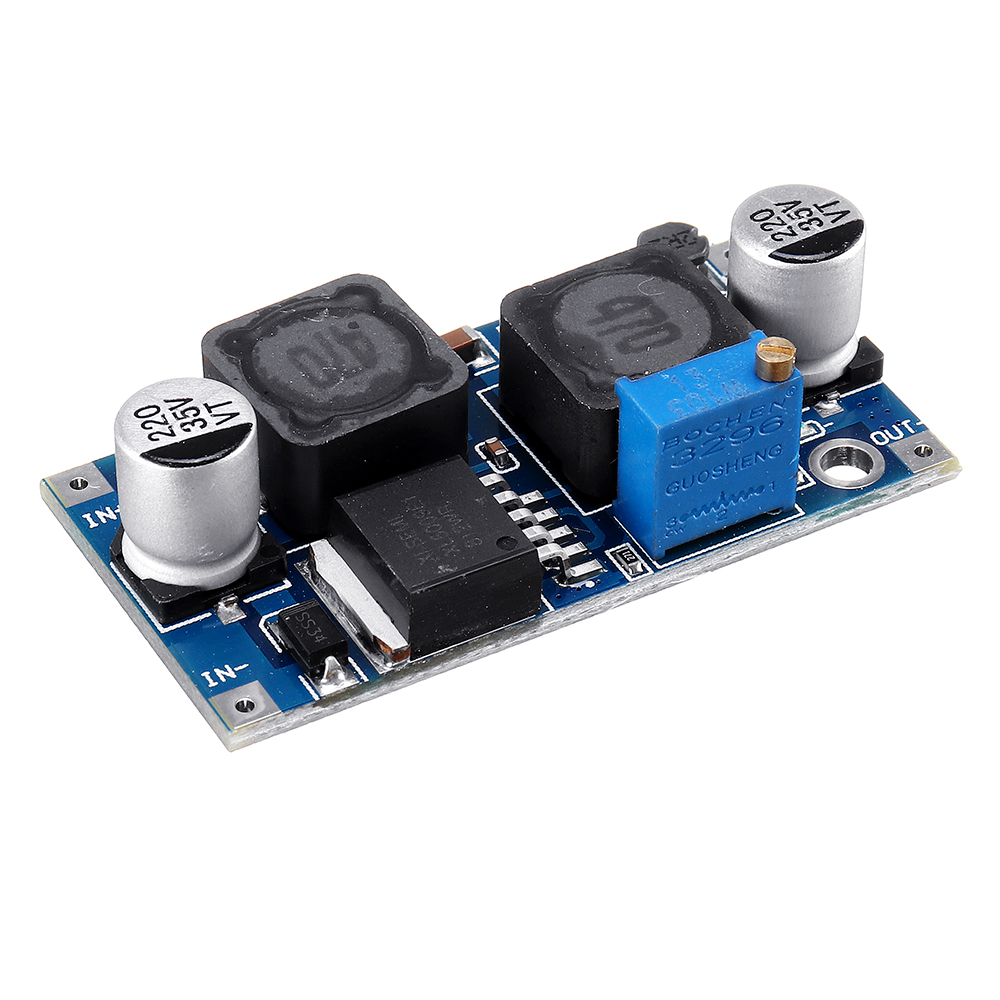

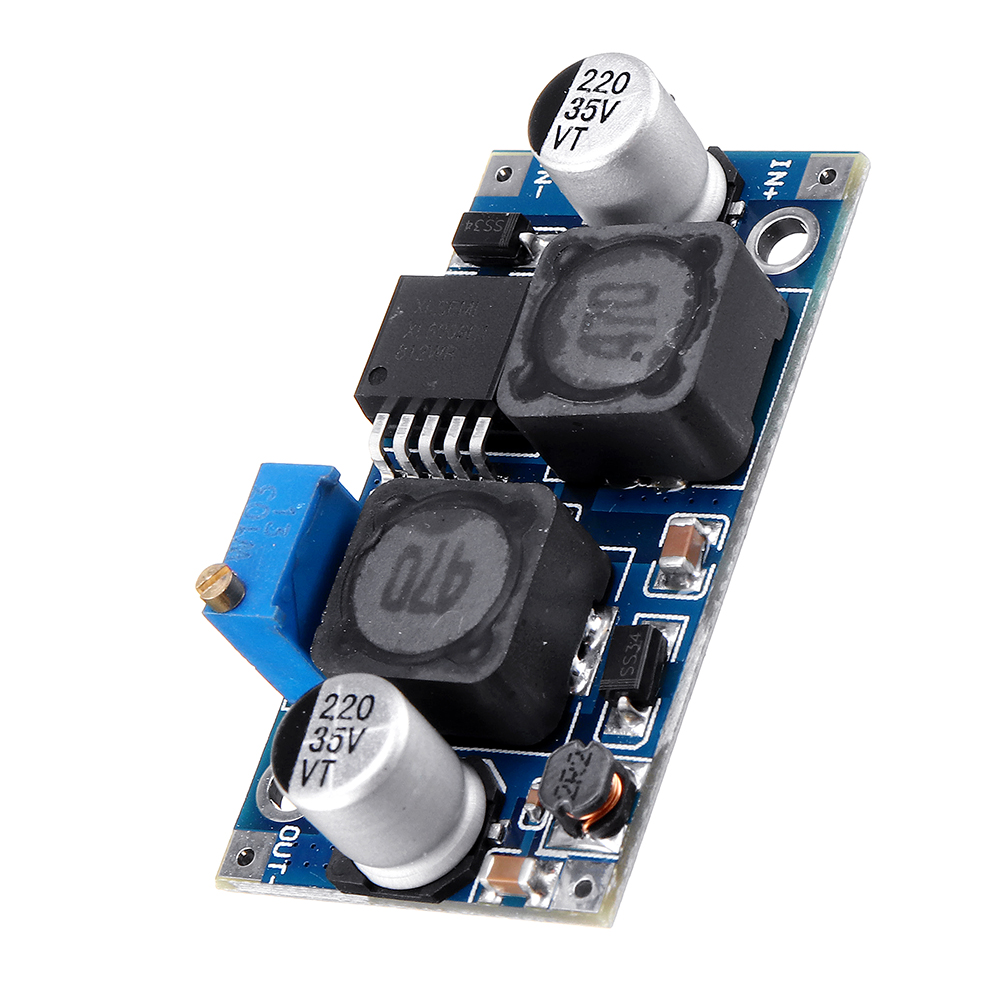

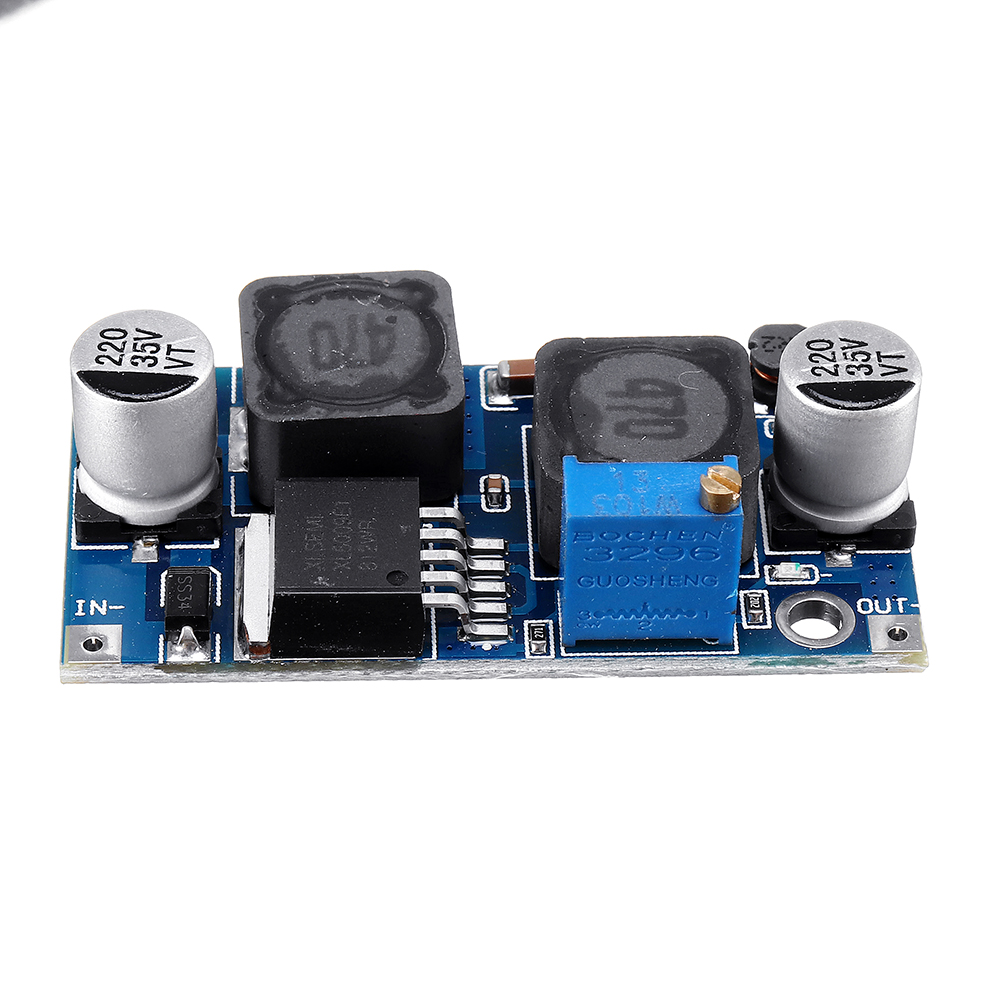

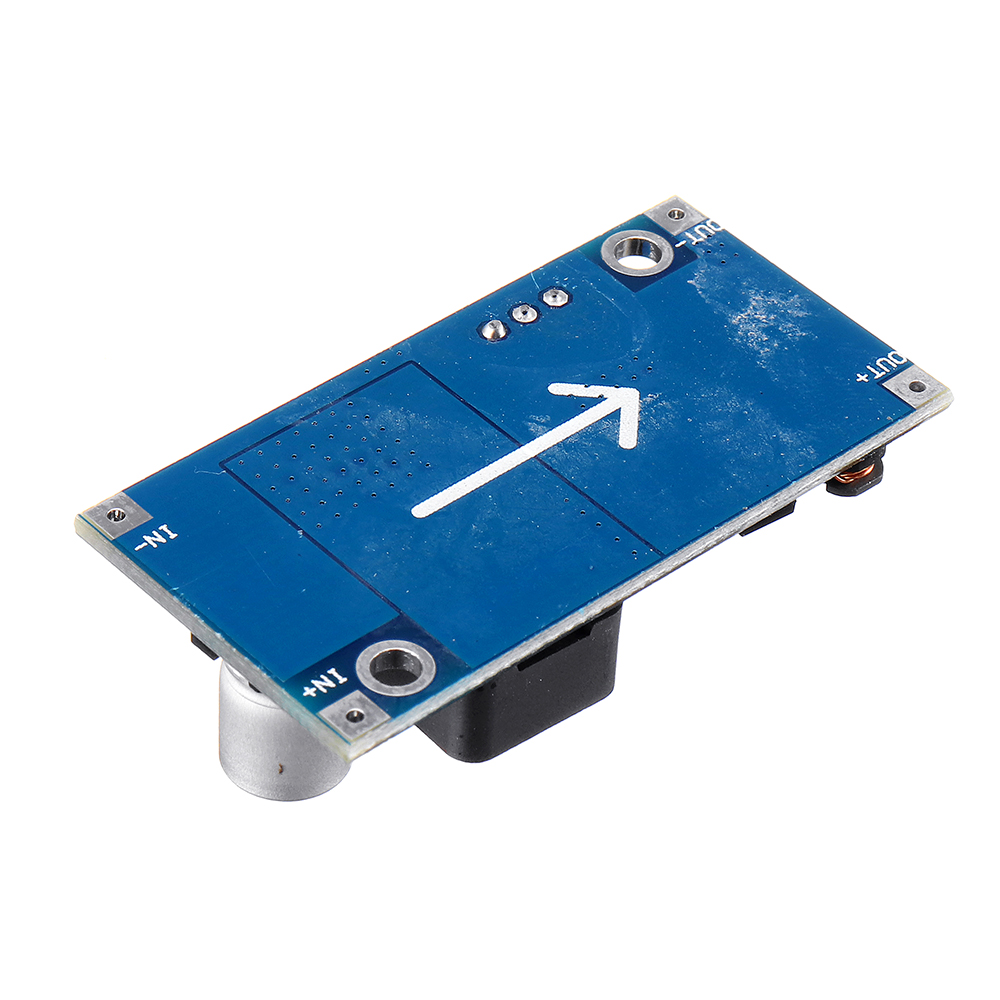

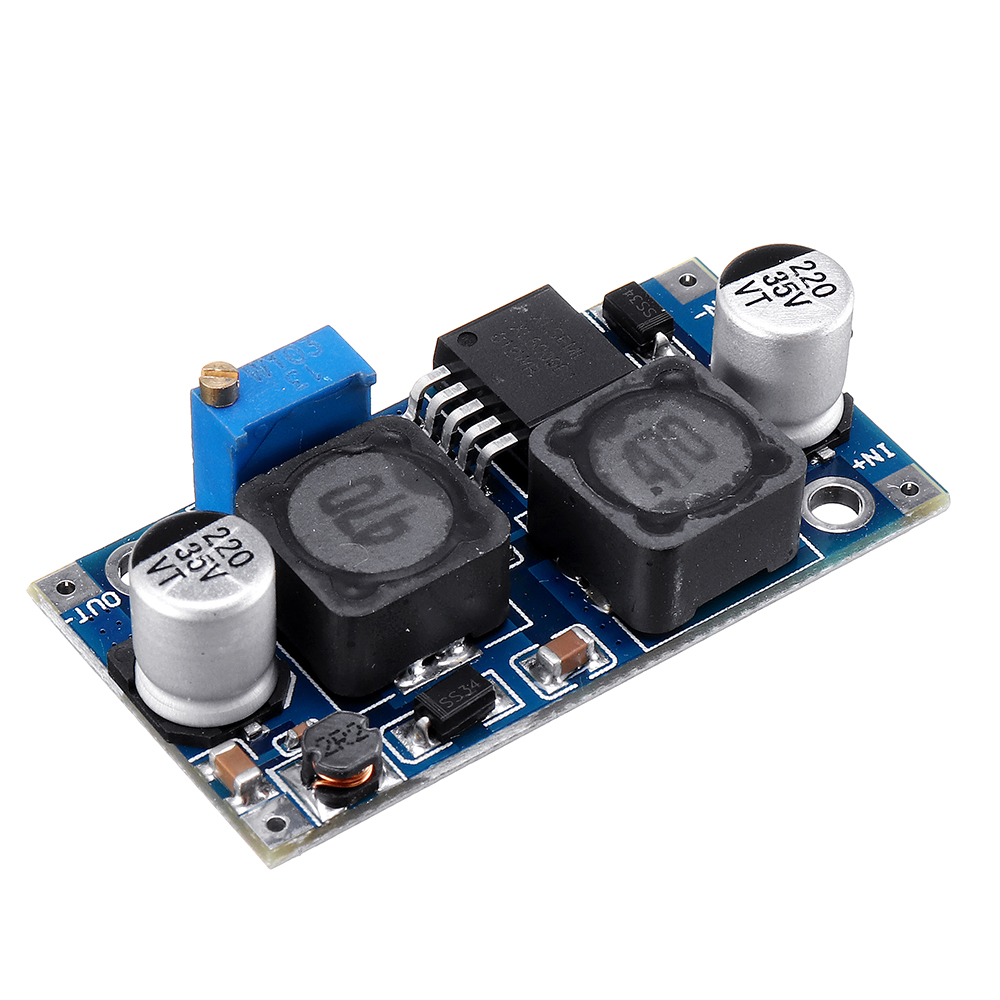

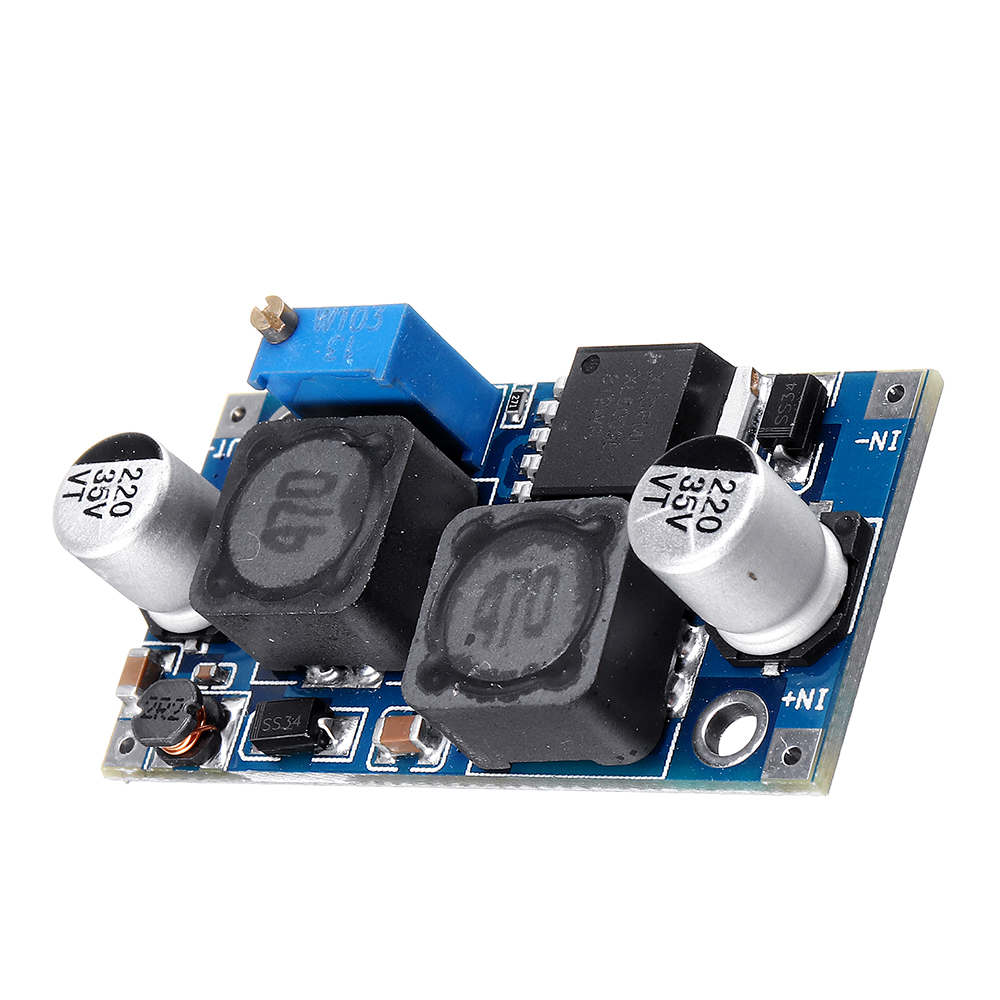

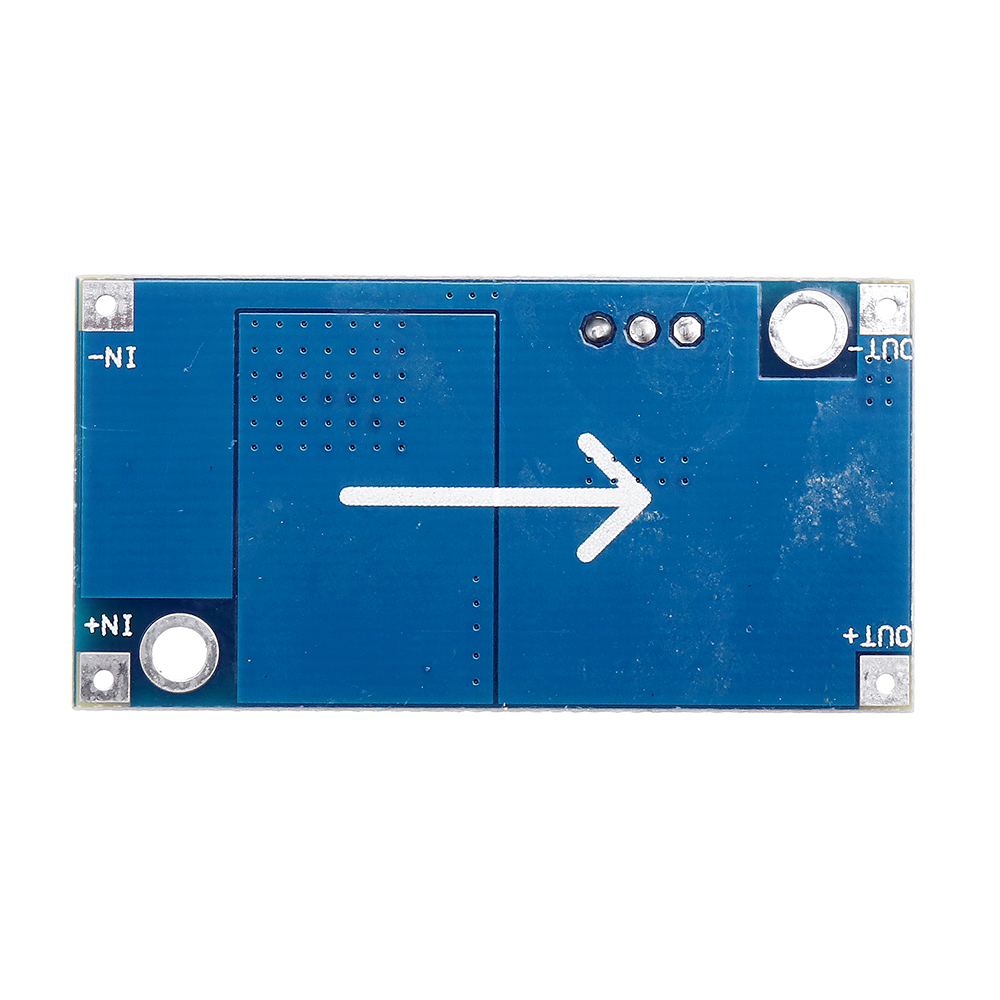

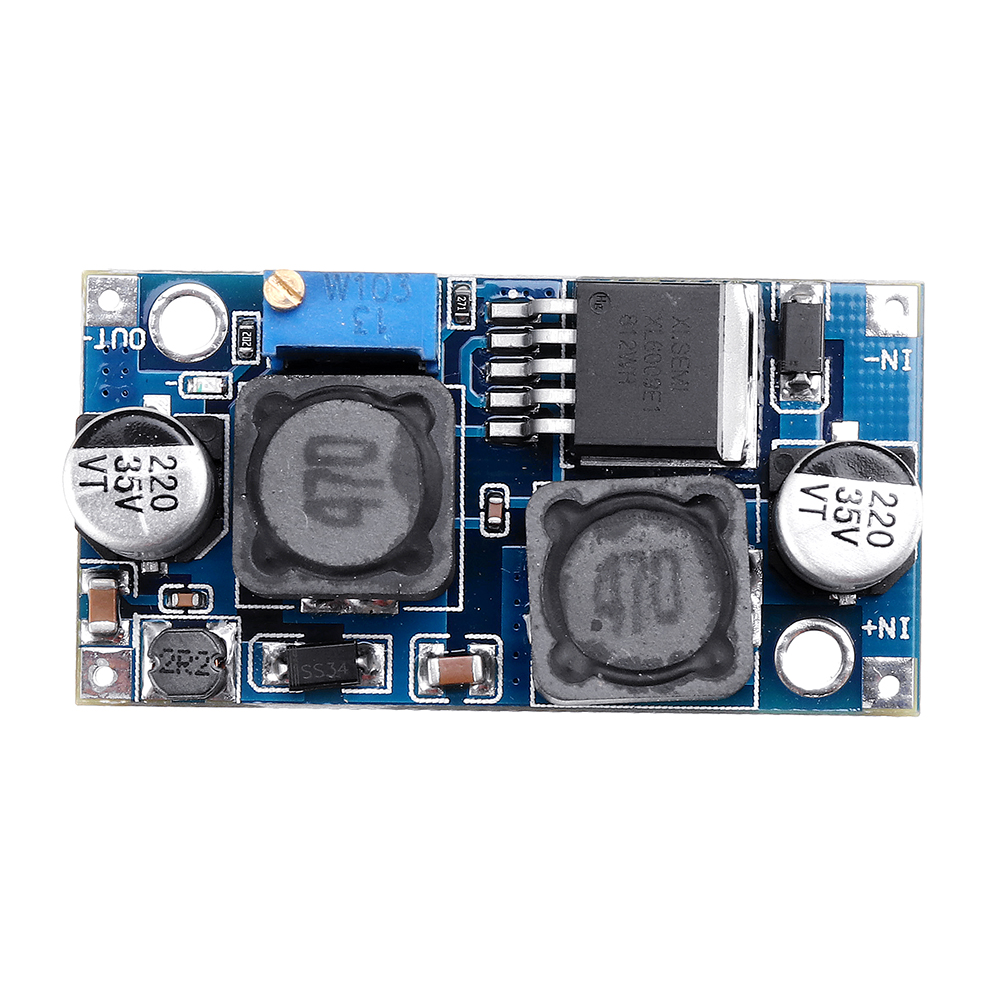

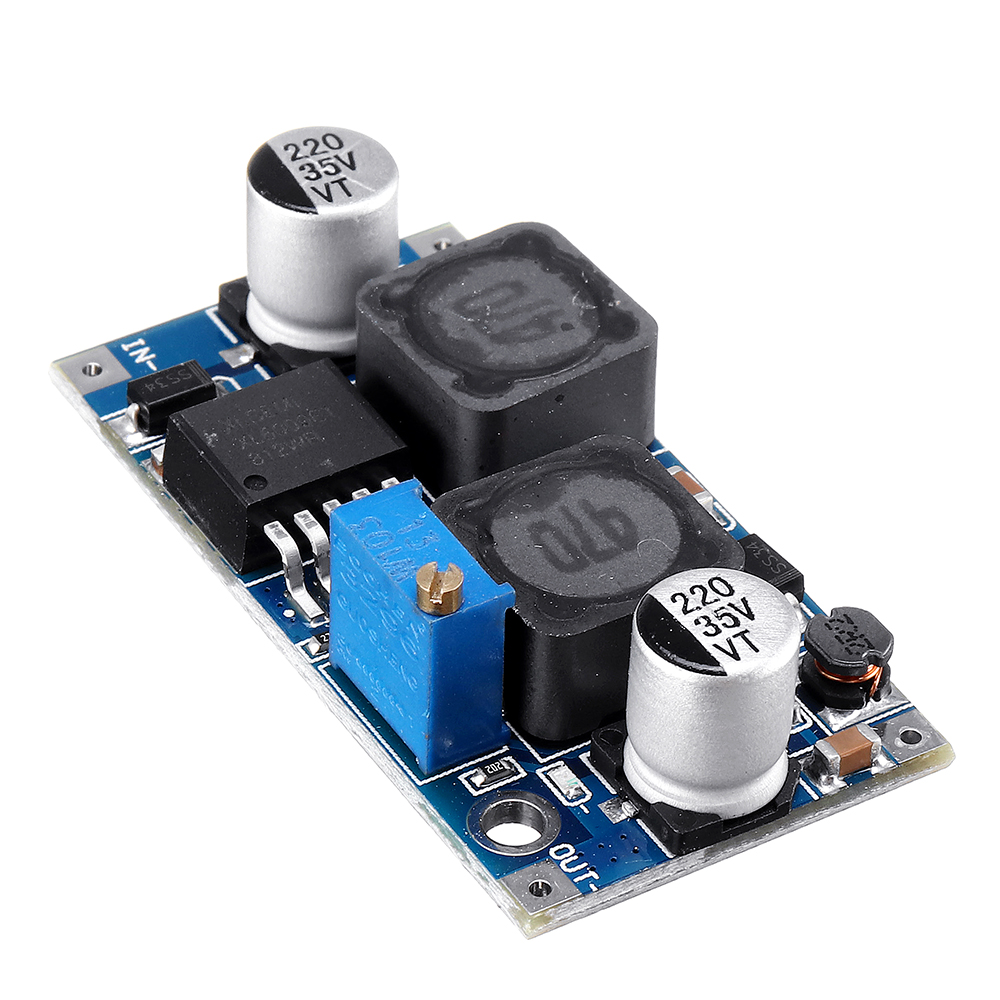

Viisi kpl säädettävä automaattinen tasajännitemuunnin XL6009 nosto- ja laskutoiminnolla aurinkopaneelille

Kuvaus:

Automaattinen buck-boost -muunnin vakauttaa lähdön 12V:iin riippumatta siitä, onko tulojännite 5V, 12V tai 32V. Autojen käynnistyksessä jännite voi pudota jopa 7V:iin ja nousta hetkellisesti 15V:iin tai korkeammalle, mikä tekee 12V-laitteiden käytöstä haastavaa. Tämä moduuli ratkaisee ongelman pitämällä ulostulon vakaana.

Rakenteessa on integroidut 4A tehokkaat MOSFET-kytkimet, jotka mahdollistavat jopa 94% hyötysuhteen (LM2577-vertailussa virta 3A). Korkea 400KHz kytkentätaajuus pienentää aaltomaisuutta ja mahdollistaa kompaktin koon (LM2577:n taajuus vain 50KHz).

Käyttökohteet:

Auton jännitteensäädin, aurinkosähkö, tuulivoima ja muut kohteet, joissa jännite on epävakaa.

Avainominaisuudet:

• Automaattinen buck-boost: vakaa lähtö laajalla tuloalueella
• Korkea hyötysuhde jopa 94%
• 400KHz kytkentätaajuus: pienempi aaltomaisuus ja kompakti koko
• Tarkka kuorman- ja jännitteensäätö ± 0.5%
• Laaja käyttölämpötila-alue -40 ~ +85°C

Tekniset tiedot:

Mallimääritys: DSN6000AUD Automatic Buck module

Moduulin ominaisuudet: ei-erotettu ylösmuunnin (BOOST)

Tasasuuntaus: ei-synkroninen tasasuuntaus

Tulojännitealue: 3.8V - 32V

Lähtöjännitealue: 1.25V - 35V

Tulovirta: 3A (maks.), kuormittamaton 18mA (5V tulo, 8V lähtö, kuormittamaton on alle 18mA. Mitä korkeampi jännite, sitä suurempi kuormavirta.)

Muunnostehokkuus: <94% (mitä suurempi jännite-ero, sitä alhaisempi hyötysuhde)

Kytkentätaajuus: 400KHz

Lähtöaaltomaisuus: 50mV (mitä korkeampi jännite ja virta, sitä suurempi aaltomaisuus)

Kuormansäätö: ± 0.5%

Jännitesäätö: ± 0.5%

Käyttölämpötila: -40 ~ +85°C

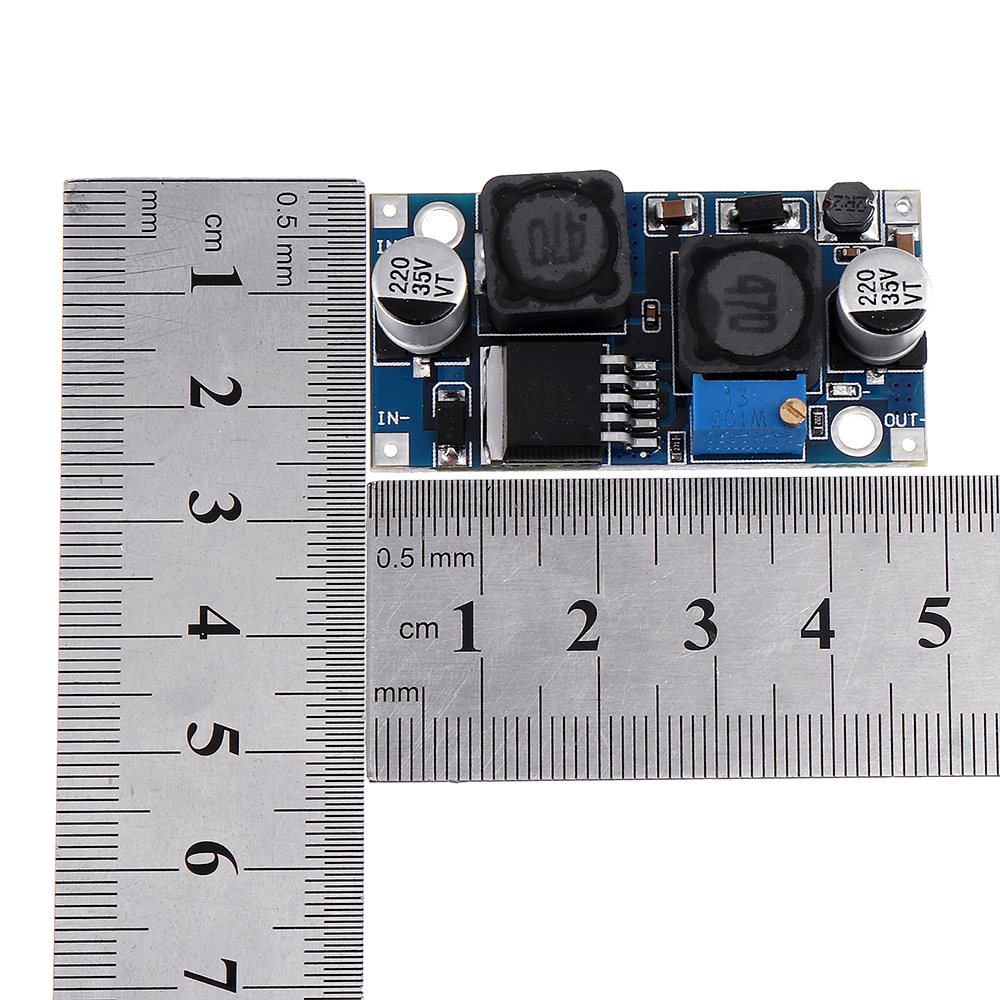

Mitat: 48mm * 25mm * 14mm (pituus * leveys * korkeus)

Pakkaus sisältää:

5 x DC-DC Boost Buck Adjustable Step Up Step Down Automatic Converter XL6009 Module
