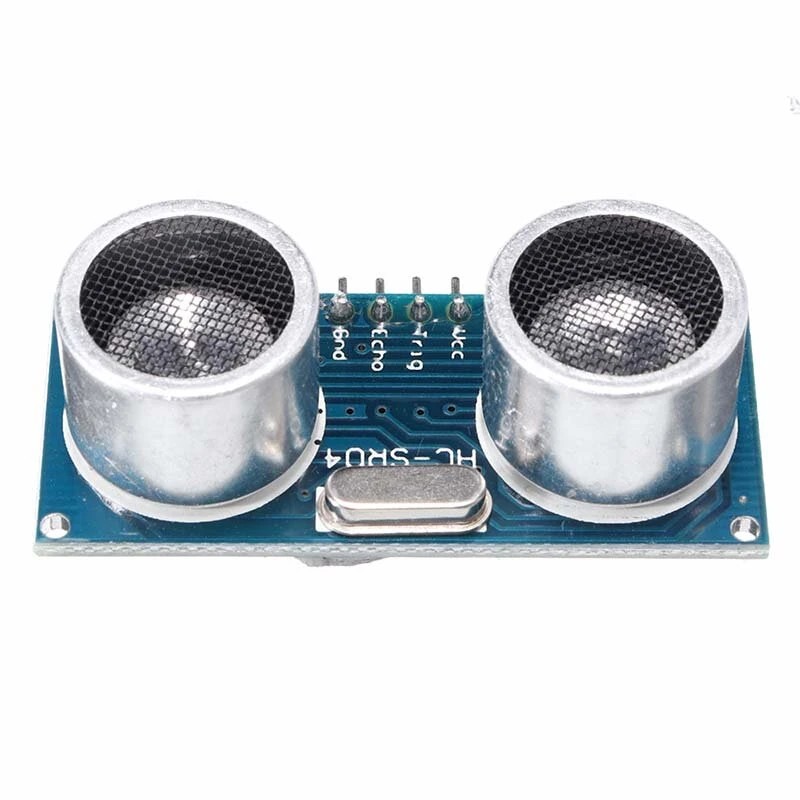

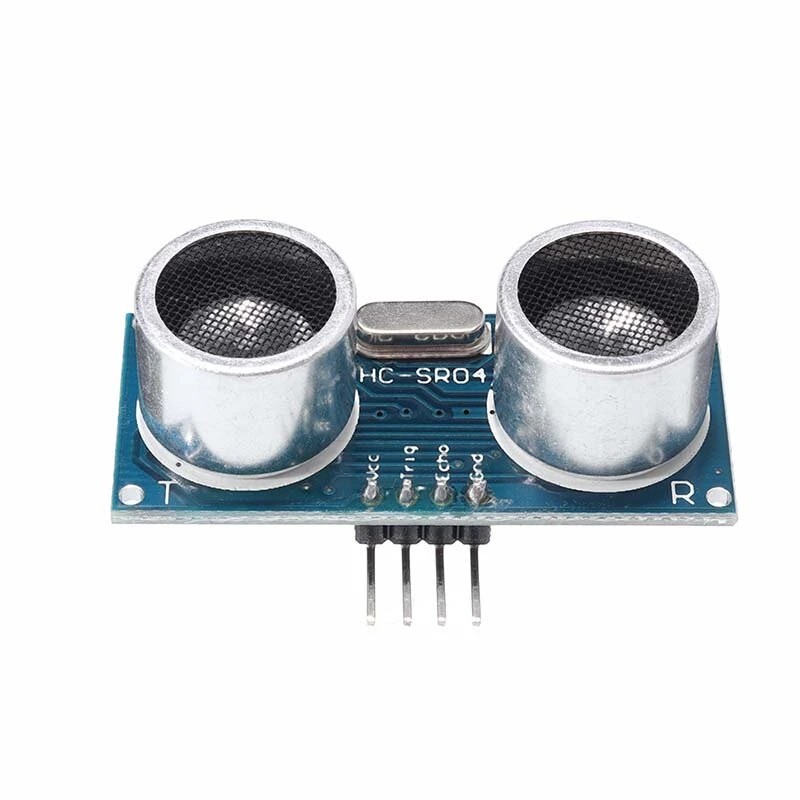

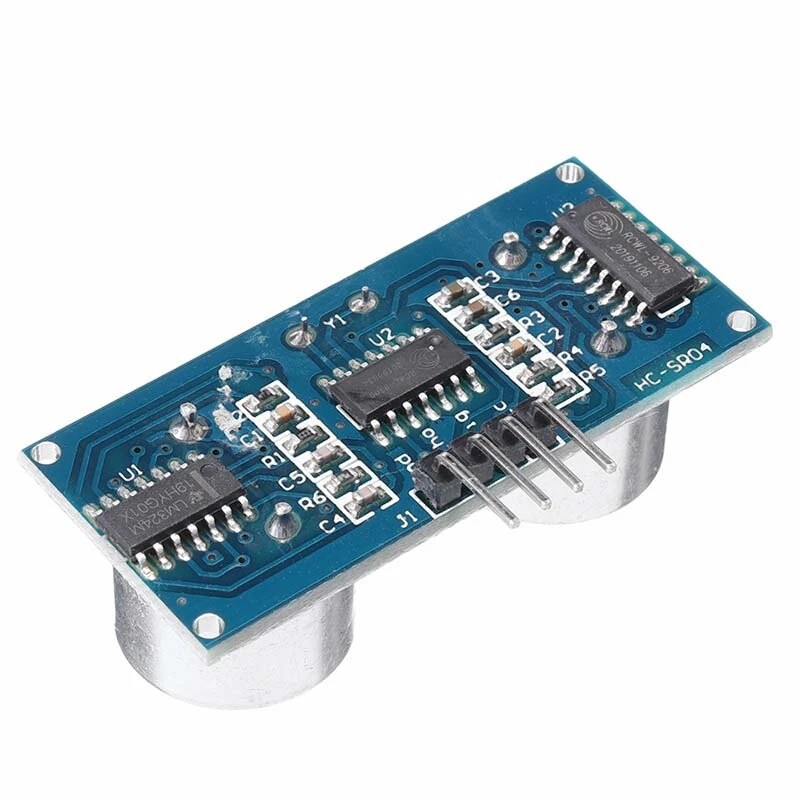

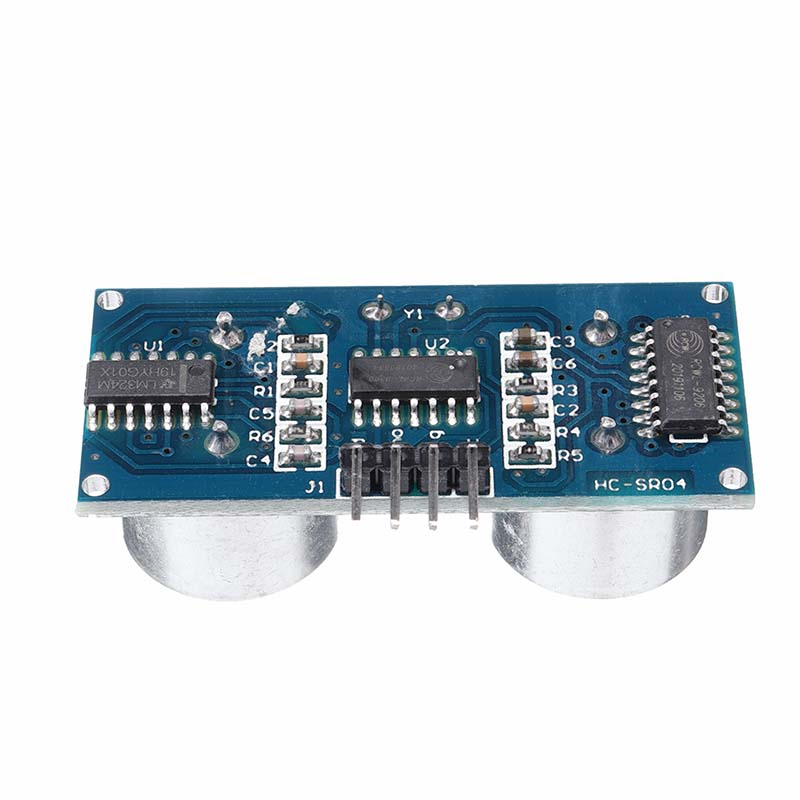

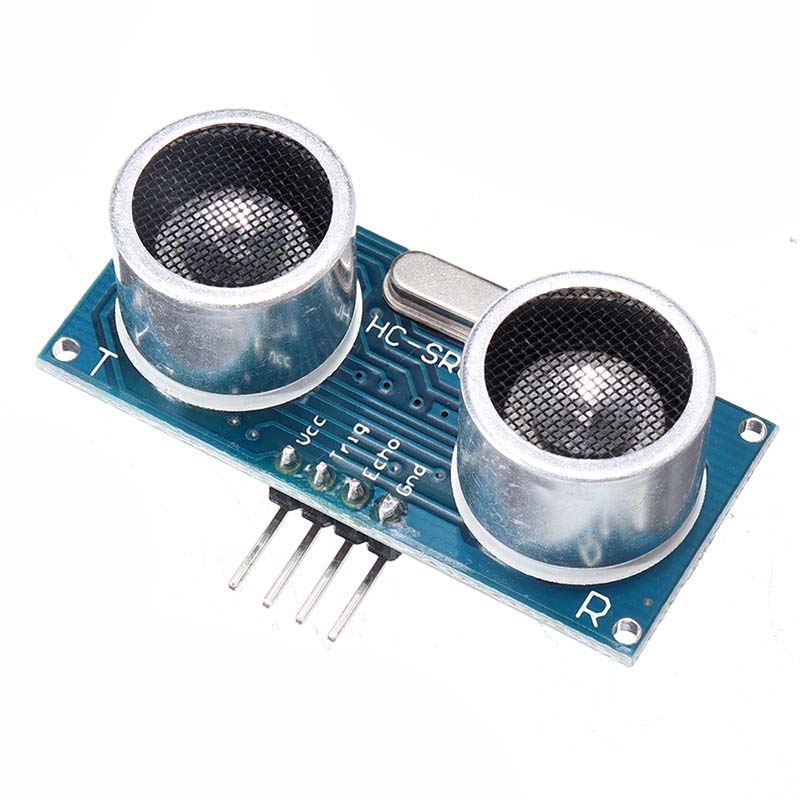

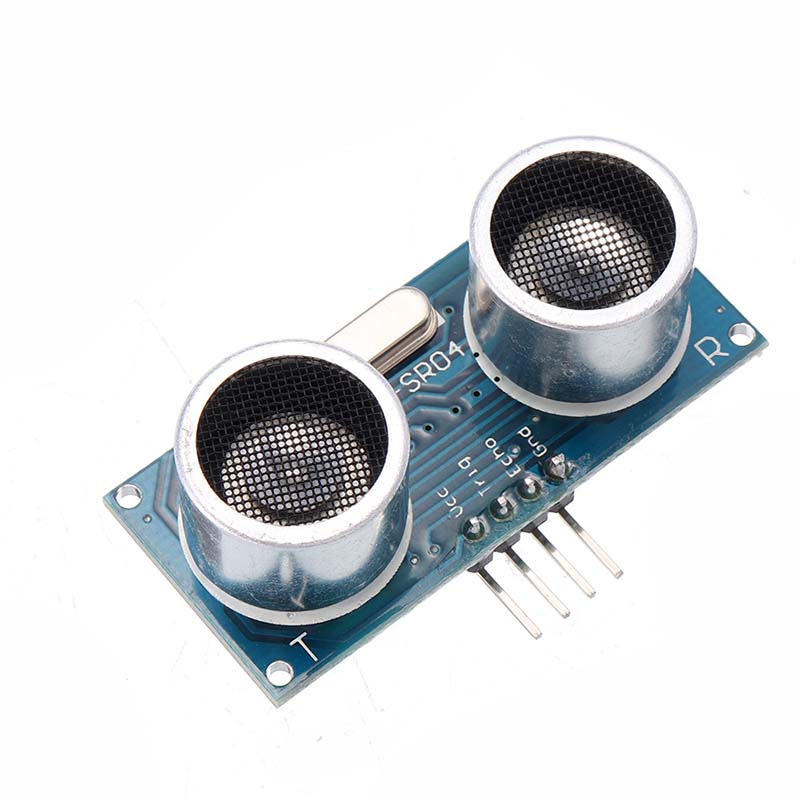

Geekcreit HC-SR04 4 kpl ultraäänimoduulia etäisyysmittaukseen 2-450cm 5V

Kuvaus:

HC-SR04 on kompakti ultraäänietäisyysanturi, joka mittaa etäisyyksiä 2cm–450cm alueella ja tarjoaa korkean, jopa 0.3cm tarkkuuden. Soveltuu esimerkiksi robotiikkaan, esteiden havaitsemiseen ja etäisyysmittauksiin 5V järjestelmissä.

Pääominaisuudet:

• Mittaustarkkuus jopa 0.3cm
• Havaitsemisetäisyys 2cm–450cm
• Nopea 10us TTL-laukaisu
• 5V käyttöjännite, TTL-tasoinen lähtö
• Kapea anturikulma (enintään 15 astetta) tarkkaa kohdistusta varten

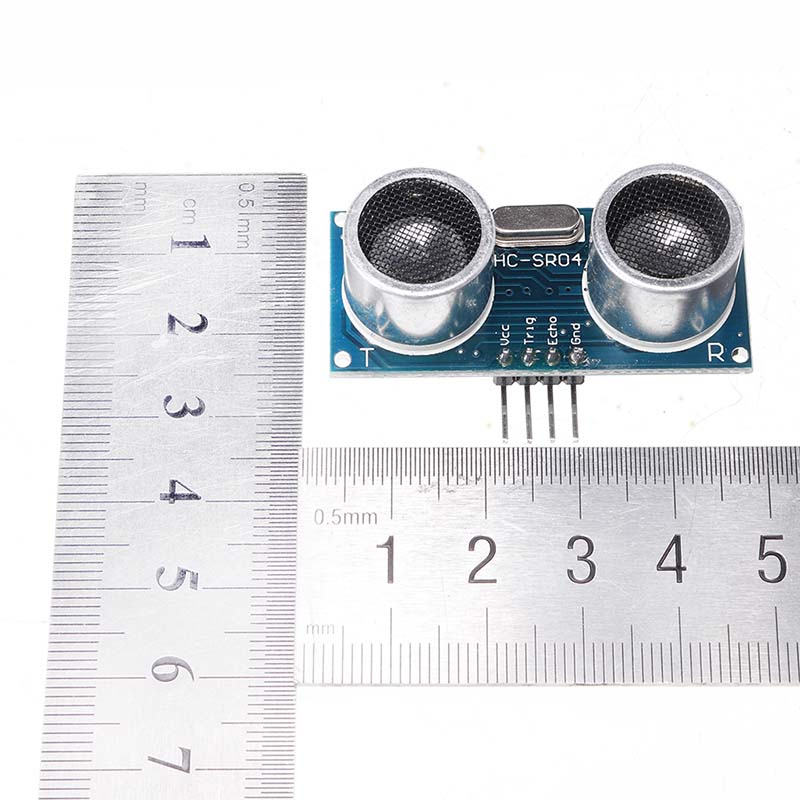

Tekniset tiedot:

Käyttöjännite: 5V (tasavirta)
Lepovirta: alle 2mA
Lähtösignaali: sähköinen taajuussignaali, korkea taso 5V, matala taso 0V
Anturikulma: enintään 15 astetta
Havaitsemisetäisyys: 2cm–450cm
Tarkkuus: jopa 0.3cm
Sisääntulon laukaisusignaali: 10us TTL-impulssi
Signaali: TTL PWL -lähtösignaali

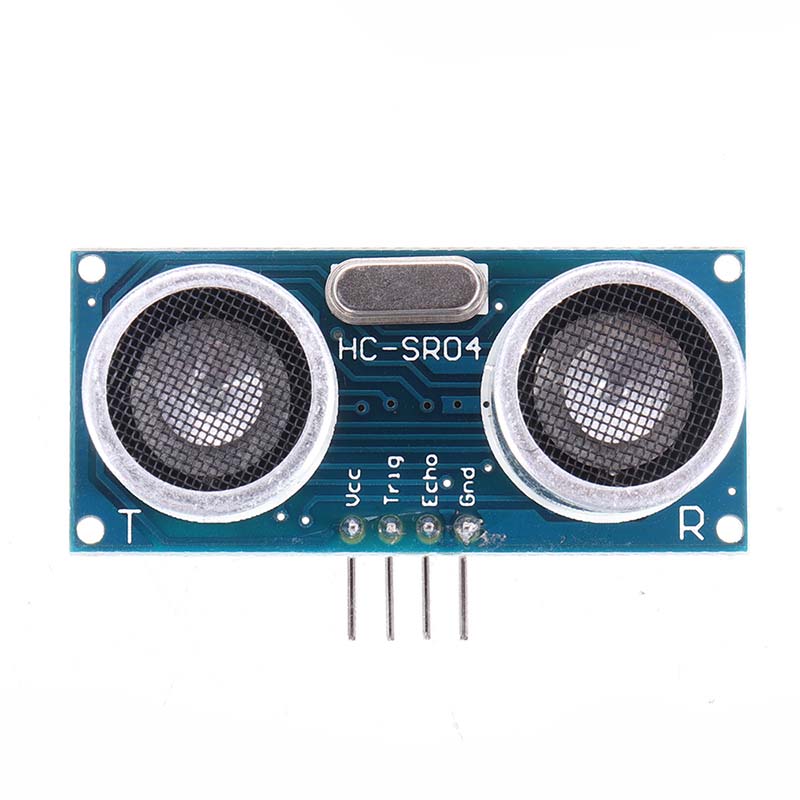

Kytkentätapa:

VCC
trig (T)
ech0 (R)
GND

Käyttötapa:

Syötä moduulille 5V. Lähtö on 5V, kun este on havaintoalueella, ja 0V, kun estettä ei ole. Tämän moduulin OUT-nastaa voidaan käyttää kytkentälähtönä esimerkiksi hälytinkäytössä, etäisyysmittauksessa lähtöä käytetään ajan mittaamiseen.

Huomautus: moduuli tulisi kytkeä piiriin ennen virran kytkemistä virhetoimintojen välttämiseksi. Jos näin ei ole, katkaise virta ja kytke se uudelleen.

Moduulin toimintaperiaate:

1. Laukaise IO:lle vähintään 10us korkea taso.
2. Moduuli lähettää automaattisesti kahdeksan 40kHz neliöaaltoa ja havaitsee, palaako paluupulssi.
3. Jos paluupulssi havaitaan, lähtö pidetään korkeana. Korkean tason kesto vastaa aikaa ultraäänen lähetyksestä vastaanottoon. Mittausetäisyys = (korkean tason aika × äänen nopeus 340 m/s) / 2.

Lisähuomautus:

Tätä moduulia ei tule kytkeä virtalähteeseen ilman, että GND on ensin yhdistetty. Muutoin toiminta voi häiriintyä.

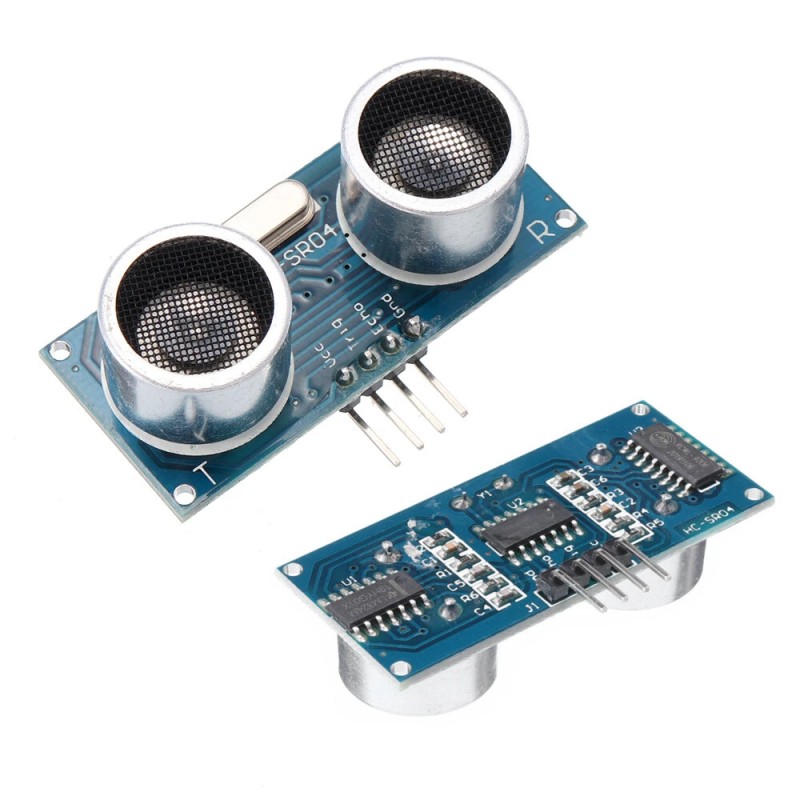

Pakkauksen sisältö:

4 x HC-SR04 Ultrasonic Module Distance Measuring Transducer
