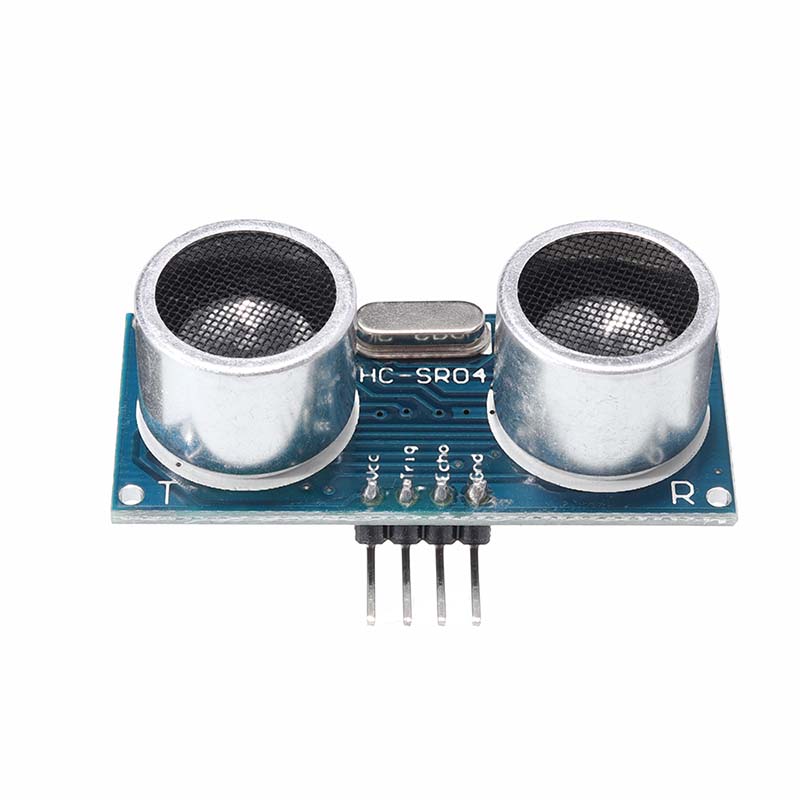

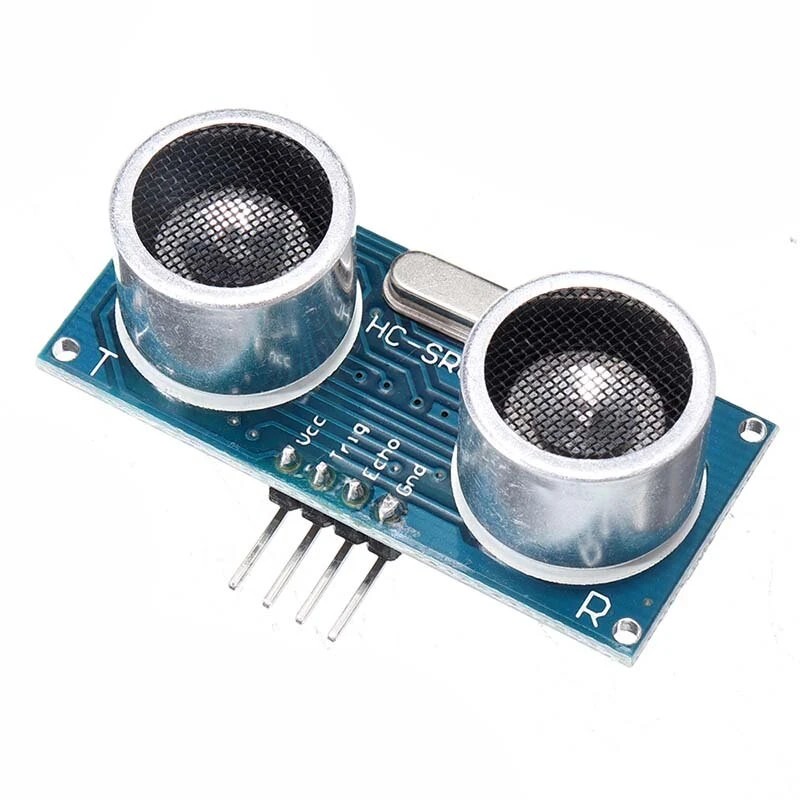

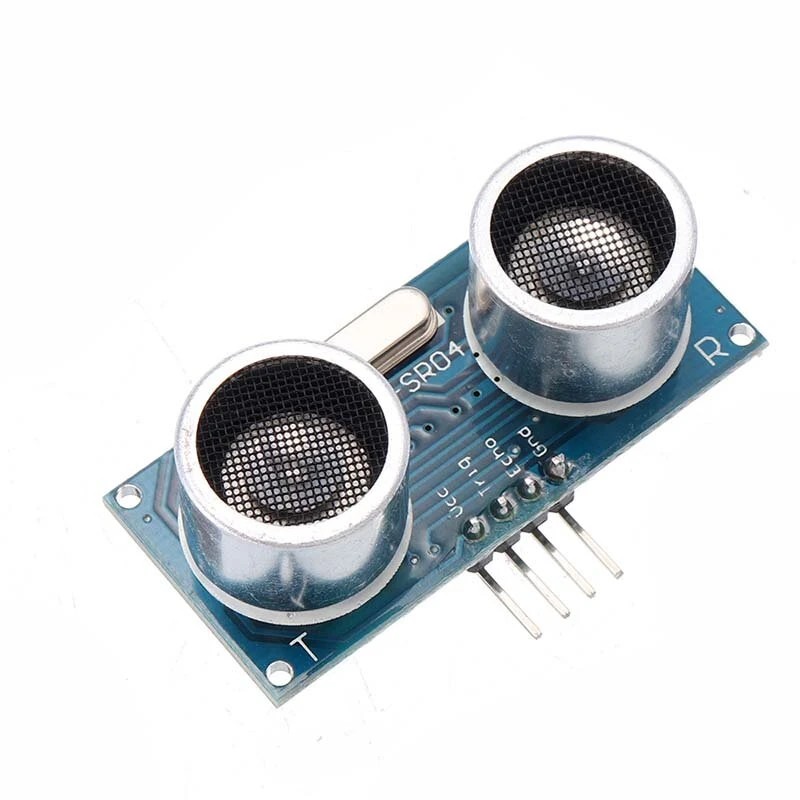

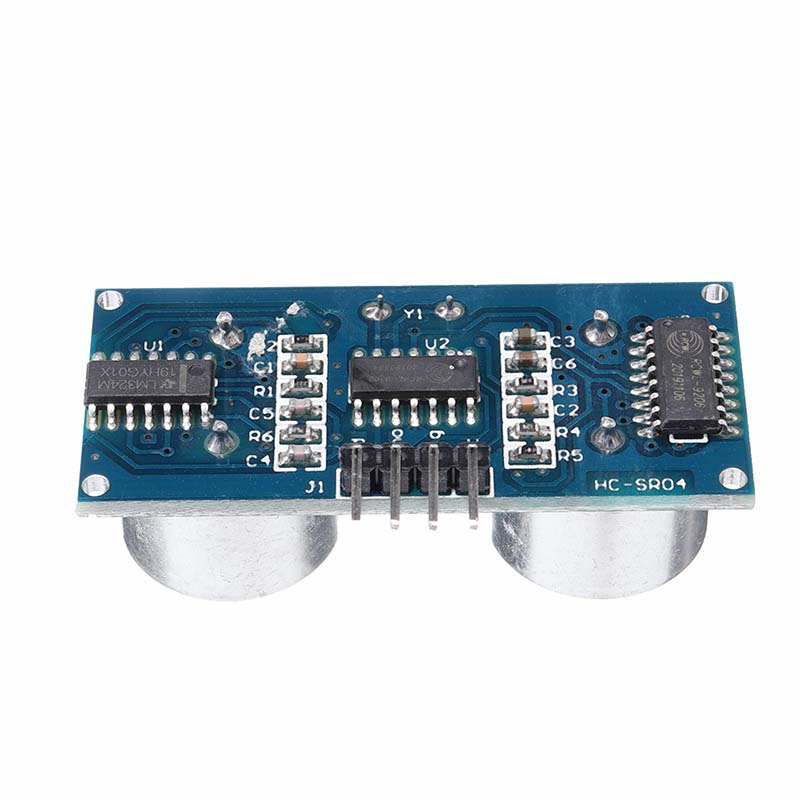

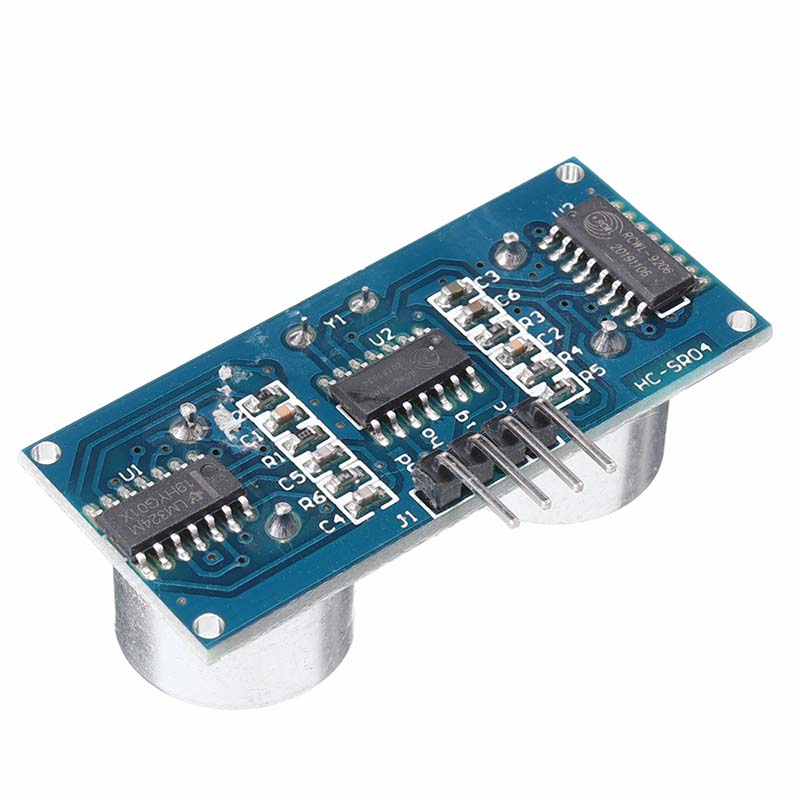

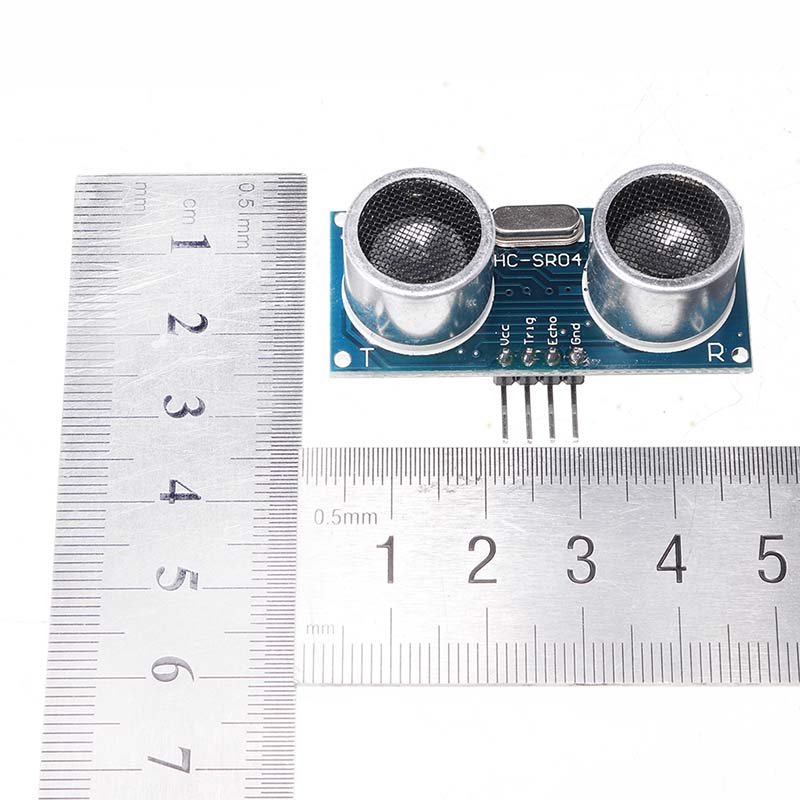

Geekcreit 2 kpl HC-SR04 ultraäänimoduulia etäisyysanturi 5 V tasajännite 2–450 cm kantama

Tärkeimmät ominaisuudet:

- Laaja mittausalue: 2cm–450cm
- Korkea tarkkuus: jopa 0.3cm
- Nopea 10us TTL -laukaisu
- Yksinkertainen 5V (tasavirta) -syöttö
- TTL-tason lähtö: korkea 5V, matala 0V

Kuvaus:

Luotettava ultraääni-etäisyysanturi esimerkiksi robotiikkaan, esteiden havaitsemiseen ja etäisyyden mittaukseen. Moduuli lähettää 40khz neliöaaltoja ja mittaa paluuajan määrittääkseen etäisyyden. Pakkaus sisältää 2 kappaletta HC-SR04 -moduuleja.

Tekniset tiedot:

Käyttöjännite: 5V (tasavirta)
Lepovirta: alle 2mA
Lähtösignaali: sähköinen taajuussignaali, korkea taso 5V, matala taso 0V
Anturin kulma: enintään 15 astetta
Havaintoetäisyys: 2cm–450cm
Tarkkuus: jopa 0.3cm
Tulon laukaisusignaali: 10us TTL -pulssi
Signaali: lähtö TTL PWL -signaali

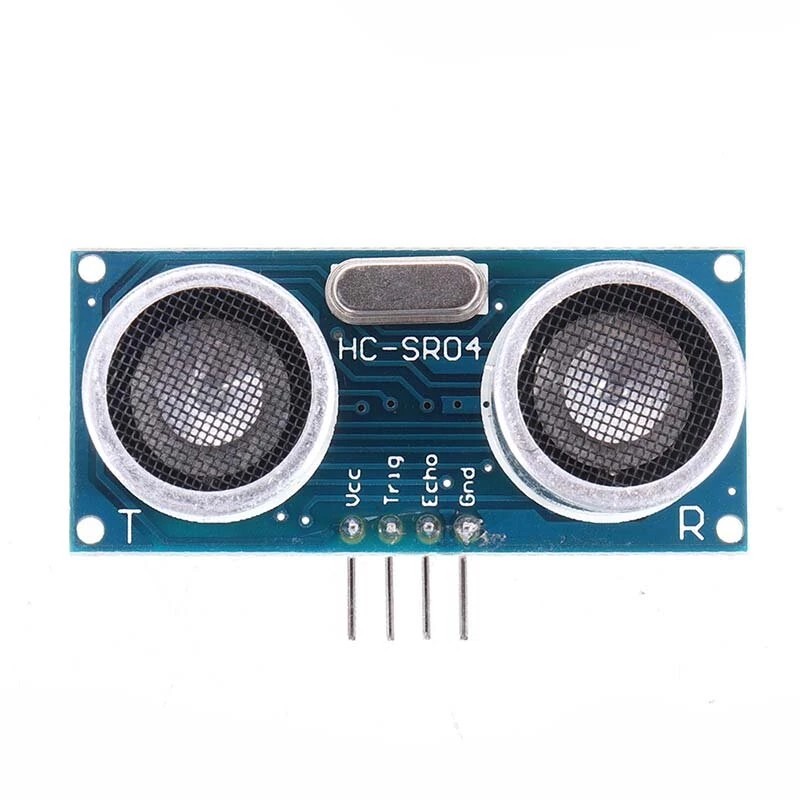

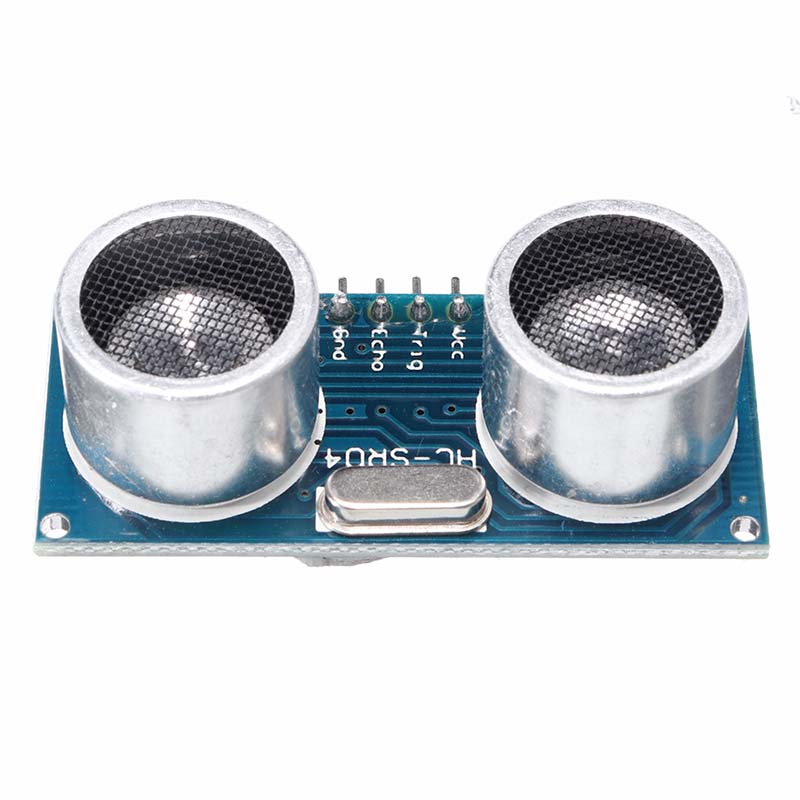

Kytkentätapa:

VCC
trig(T)
ech0(R)
GND

Käyttötapa:

Syötä moduulille 5V. Ulostulo on 5V, kun este on havaintoalueella, muutoin 0V. Tämän moduulin OUT-nastaa voidaan käyttää kytkentälähtönä esimerkiksi murtohälytyssovelluksissa tai mittauslähtönä etäisyyden mittauksessa. Moduuli tulee liittää piiriin ennen virran kytkemistä väärien korkeiden tasojen välttämiseksi, muussa tapauksessa katkaise ja kytke virta uudelleen.

Moduulin toimintaperiaate:

1. Laukaise IO-nastaa antamalla vähintään 10us korkea taso.
2. Moduuli lähettää automaattisesti kahdeksan 40khz neliöaaltoa ja tunnistaa automaattisesti, palaako kaiku.
3. Jos signaali palaa, moduuli antaa korkean tason. Korkean tason kesto vastaa aikaa ultraäänen lähetyksen ja vastaanoton välillä. Testietäisyys = (korkean tason aika * äänen nopeus (340M/S) / 2).

Huomautus:

Tätä moduulia ei tule kytkeä jännitteiseen piiriin. Jos moduuli liitetään sähköiseen virtalähteeseen, kytke ensin GND-napa, jotta moduuli toimii normaalisti.

Pakkaus sisältää:

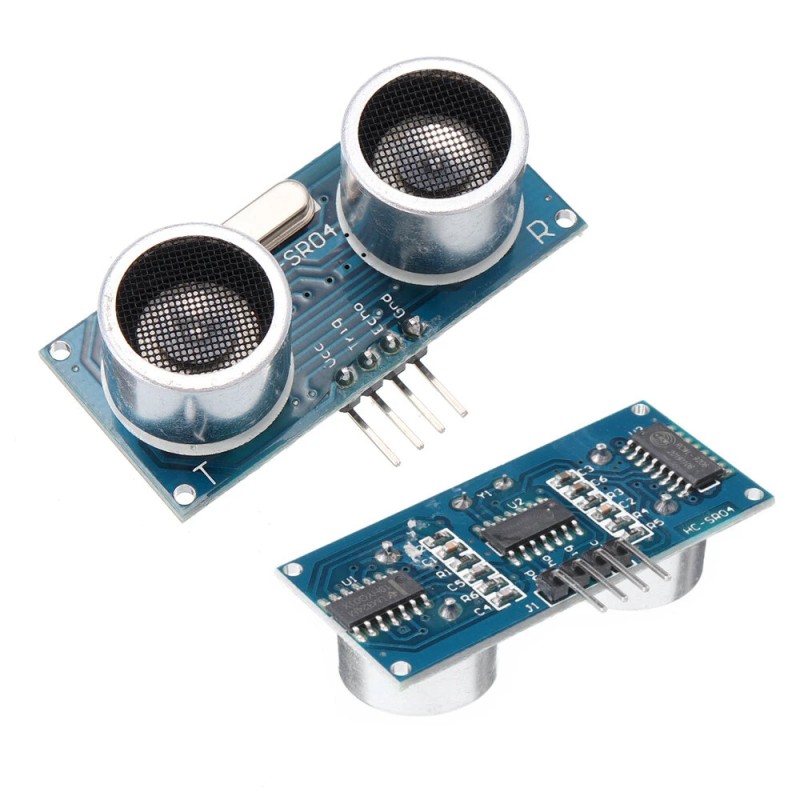

2 x HC-SR04 ultraääni-etäisyysanturi -moduuli
