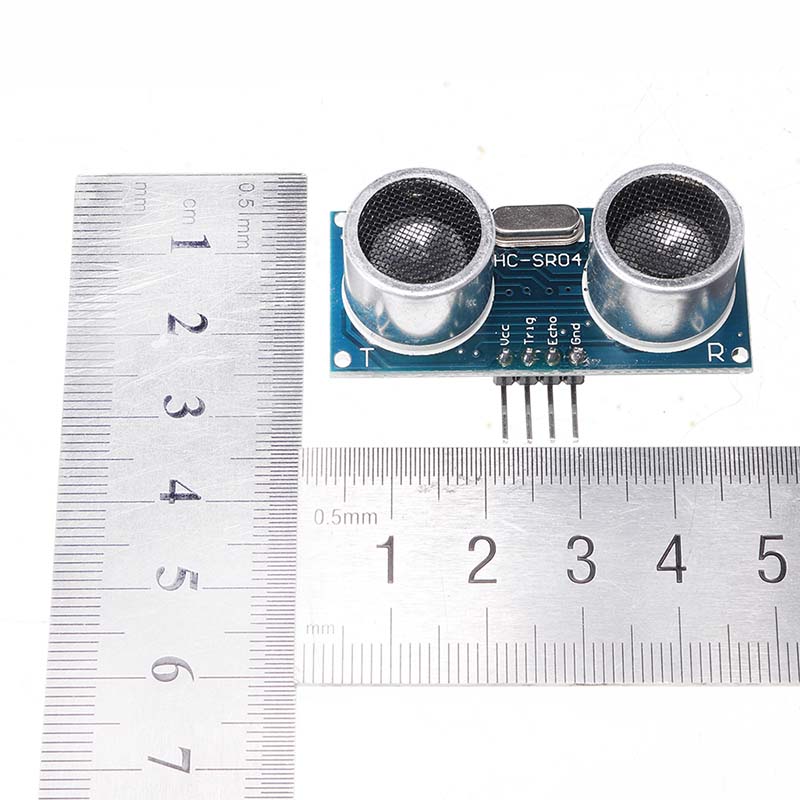

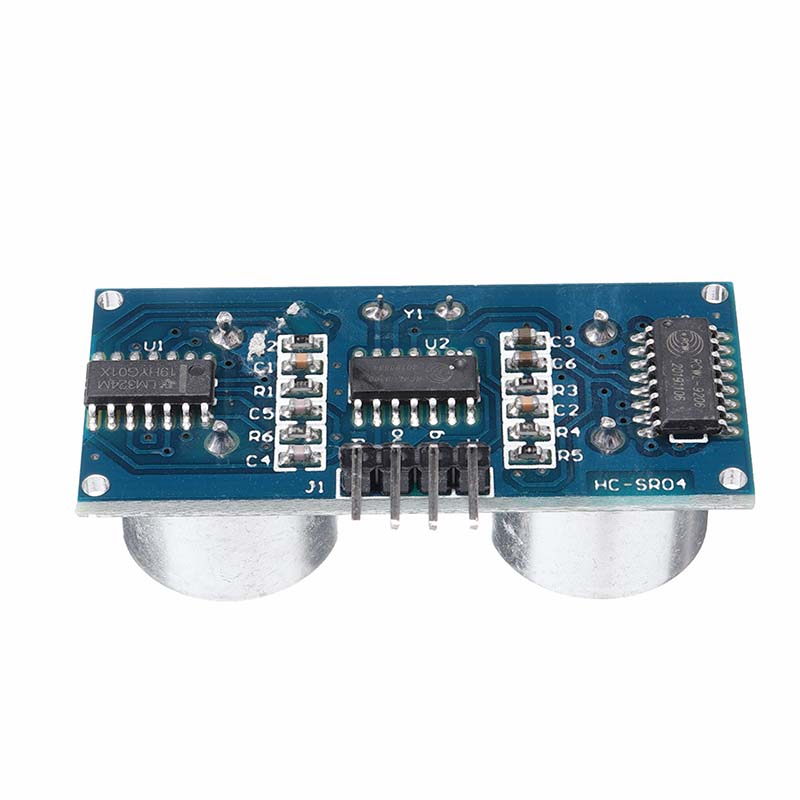

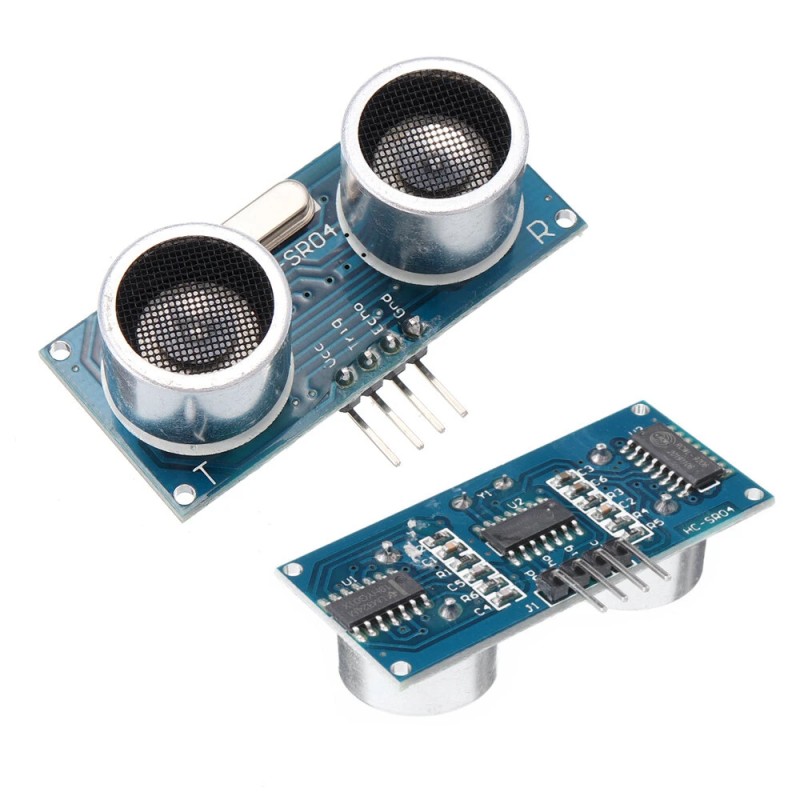

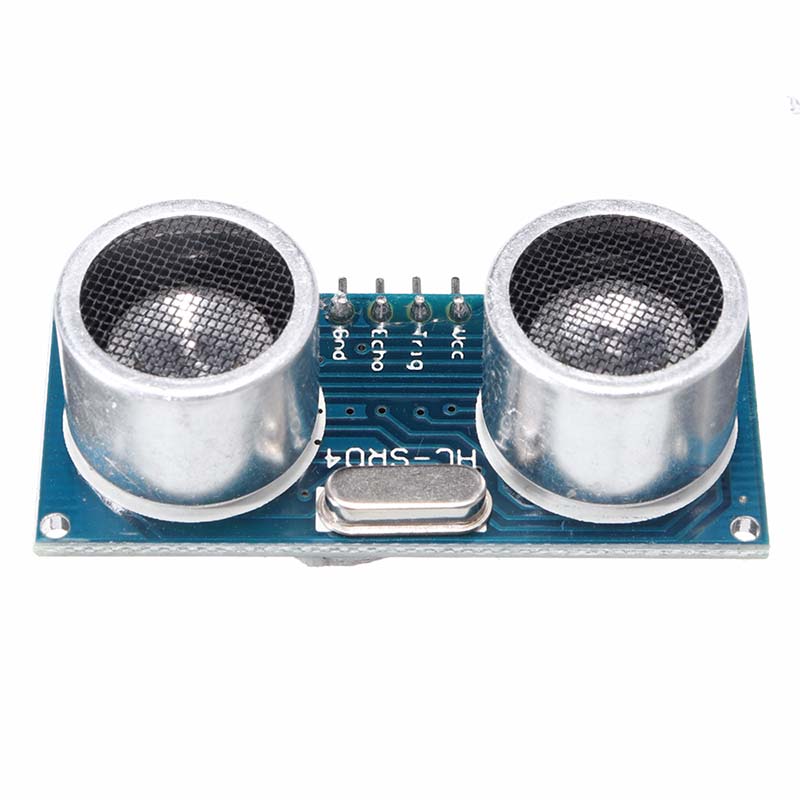

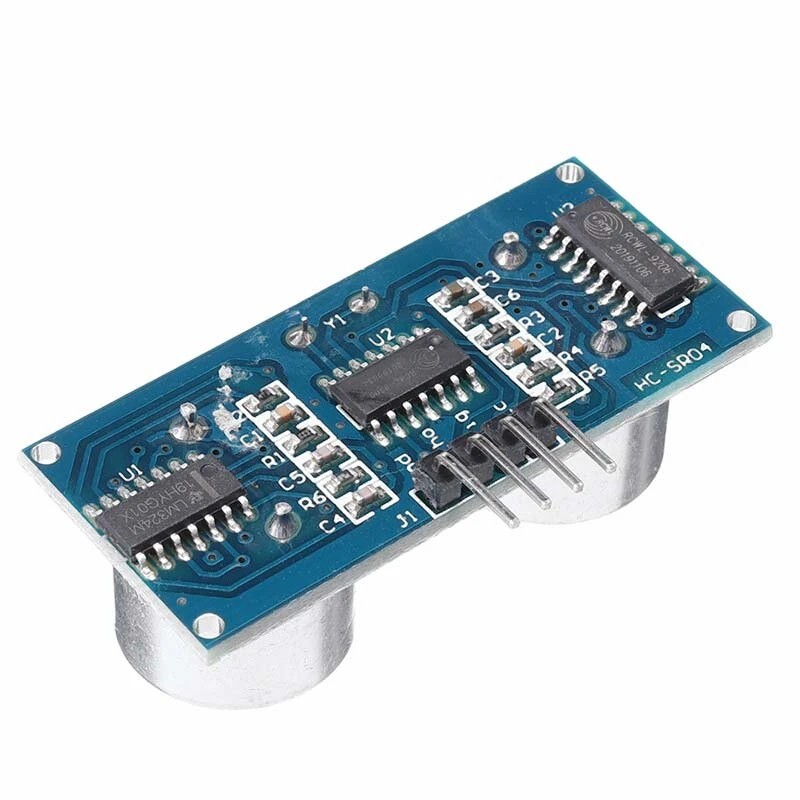

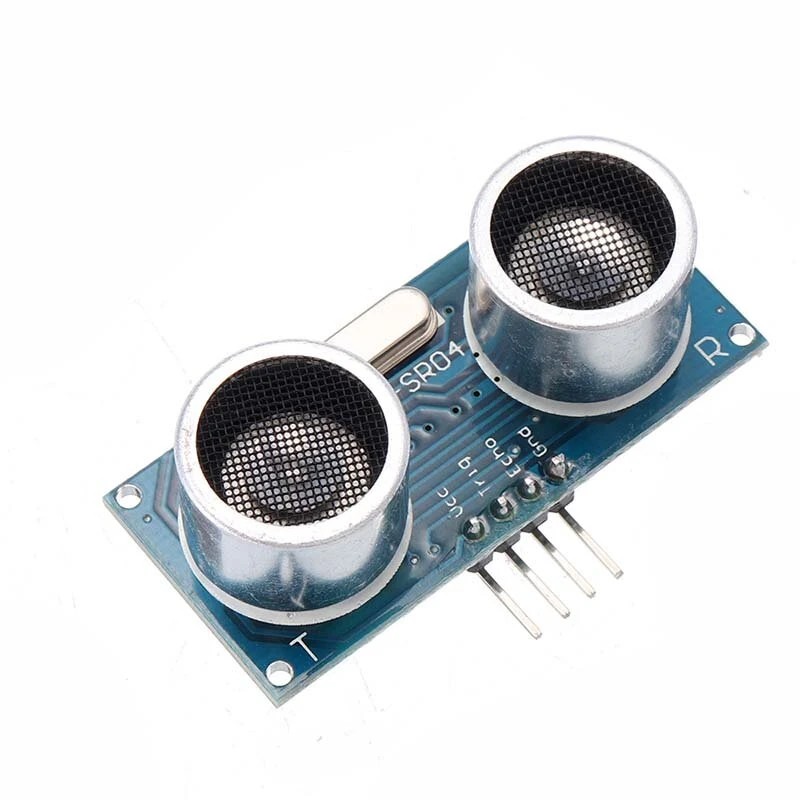

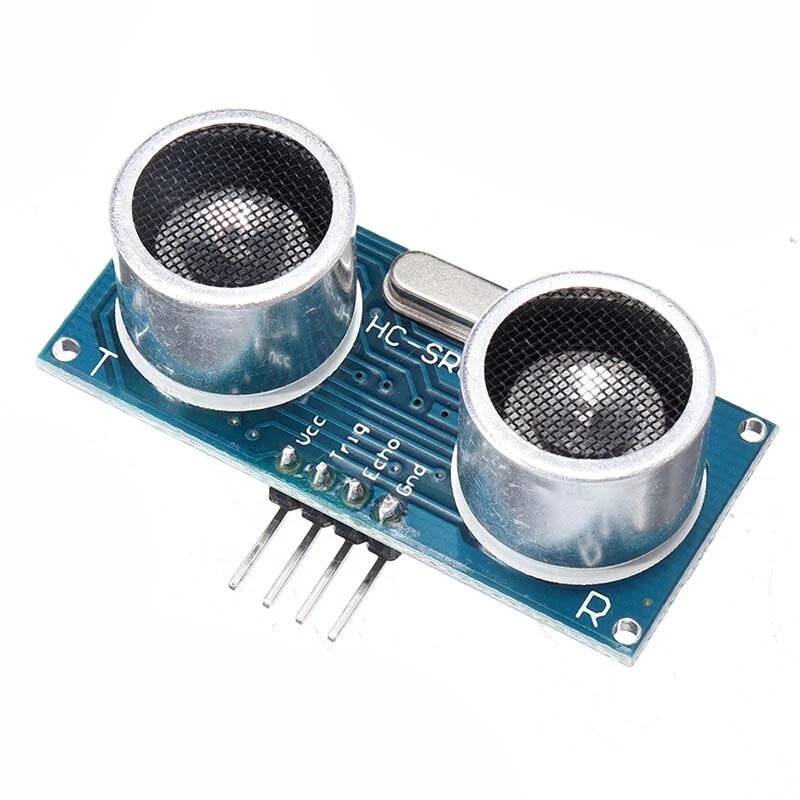

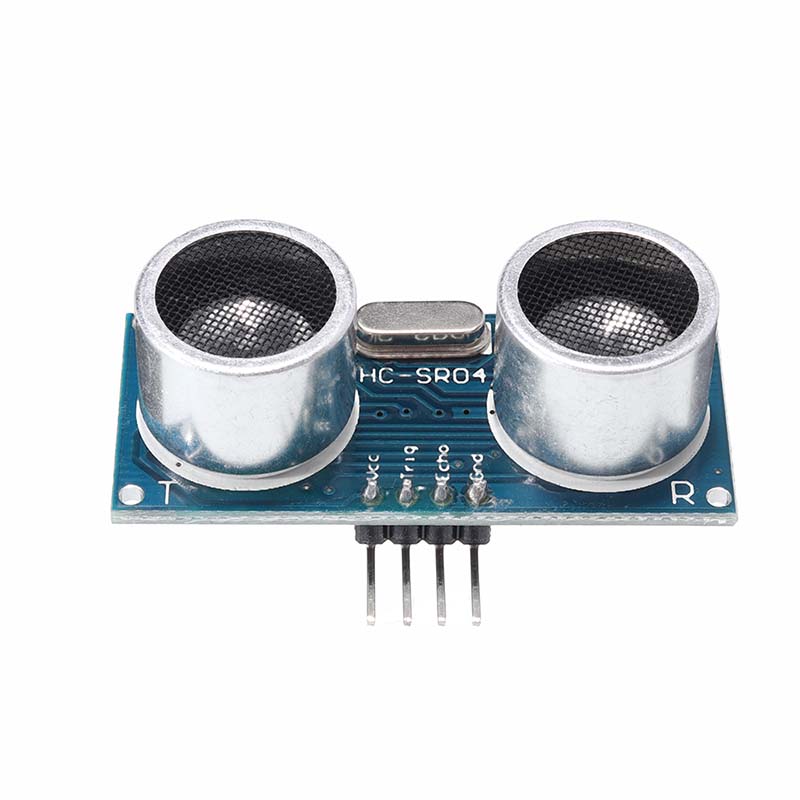

Geekcreit HC-SR04 20 kpl ultraäänimoduuli etäisyysanturi 2–450 cm 5V tarkka

Kuvaus:

Ultraäänietäisyysanturi lyhyille ja keskipitkille etäisyyksille. Soveltuu esimerkiksi robotteihin, esteentunnistukseen ja yksinkertaisiin etäisyysmittauksiin.

Avainominaisuudet:

• Havaintoetäisyys: 2cm-450cm
• Tarkkuus: jopa 0.3cm
• Käyttöjännite: 5V(DC)
• Anturin kulma: enintään 15 astetta
• TTL-yhteensopivat signaalit, yksinkertainen käyttöönotto

Tekniset tiedot:

Työjännite: 5V(DC)
Lepovirta: alle 2mA
Lähtösignaali: sähköinen taajuussignaali, korkea taso 5V, matala taso 0V
Anturin kulma: enintään 15 astetta
Havaintoetäisyys: 2cm-450cm
Korkea tarkkuus: jopa 0.3cm
Tulon laukaisusignaali: 10us TTL-impulssi
Signaali: ulostulo TTL PWL -signaali

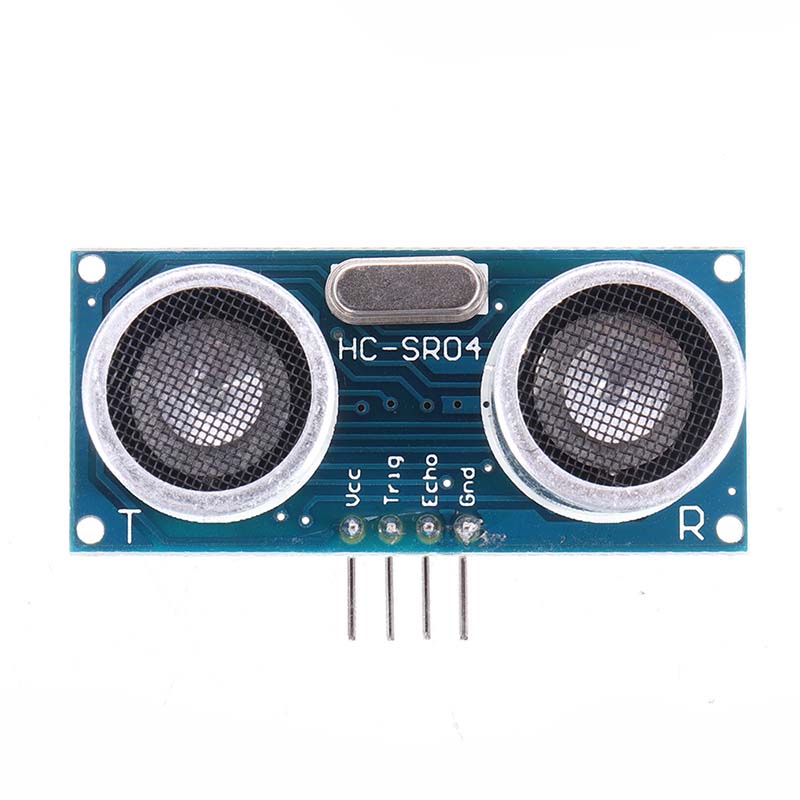

Kytkentätapa:

VCC
trig(T)
ech0(R)
GND

Käyttöohje:

Syötä moduulille 5V, lähtö on 5V, kun este on kantaman sisällä, muuten 0V. OUT-nastaa voi käyttää kytkinlähtönä hälytinkäytössä, etäisyysmittauksessa mitataan paluupulssin kesto.

Huomautus: kytke moduuli piiriin ennen virran kytkemistä väärien korkeatasoisten pulssien välttämiseksi. Jos näin ei ole tehty, katkaise ja kytke virta uudelleen.

Moduulin toimintaperiaate:

1. Laukaise IO:lla antamalla vähintään 10us korkean tason signaali.
2. Moduuli lähettää automaattisesti kahdeksan 40khz neliöaaltopulssia ja tunnistaa automaattisesti, palaako kaikupulssi.
3. Jos palaava signaali havaitaan, lähtö menee korkealle tasolle, korkean tason kesto vastaa aikaa lähetyksestä vastaanottoon. Testietäisyys = (korkean tason aika * äänen nopeus (340M/S) / 2).

Huomautus:

Tätä moduulia ei tule kytkeä virtalähteeseen ennen kuin GND on kytketty. Kytke ensin moduulin GND-nasta, muuten moduulin normaali toiminta voi häiriintyä.

Pakkaus sisältää:

20 x HC-SR04 Ultrasonic Module Distance Measuring Transducer
