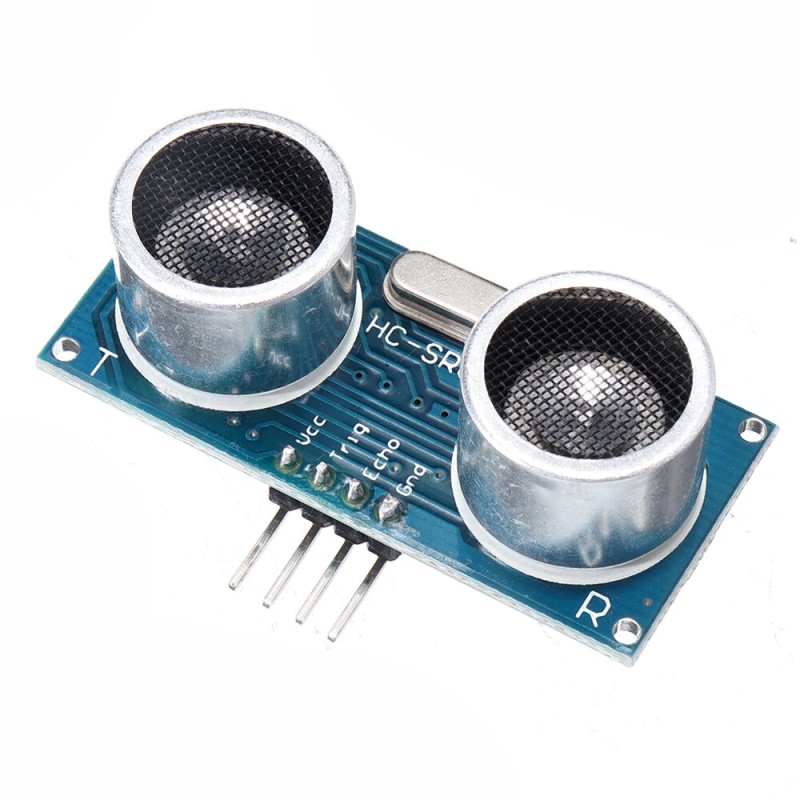

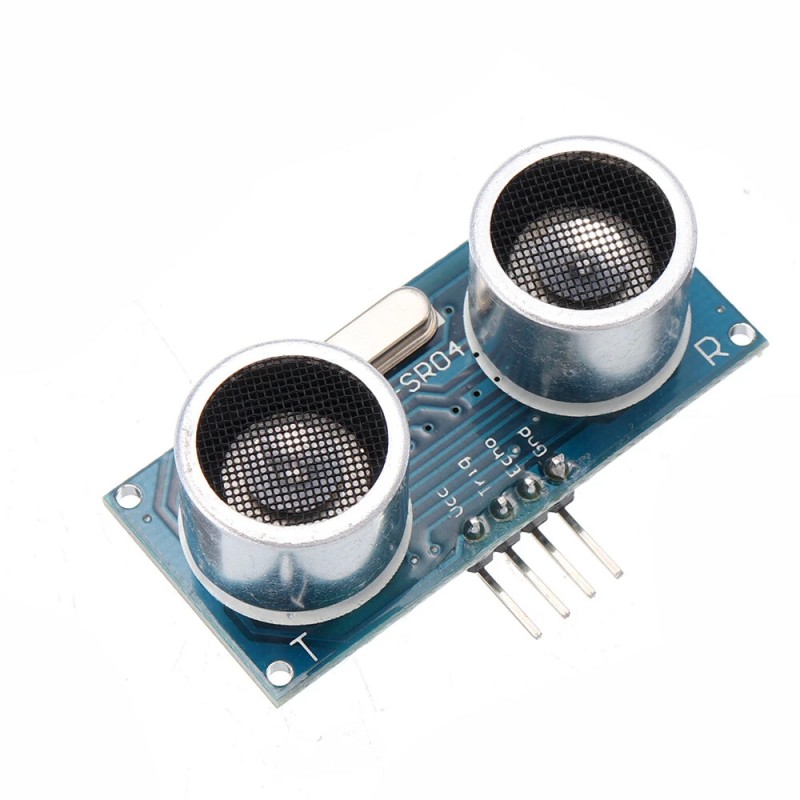

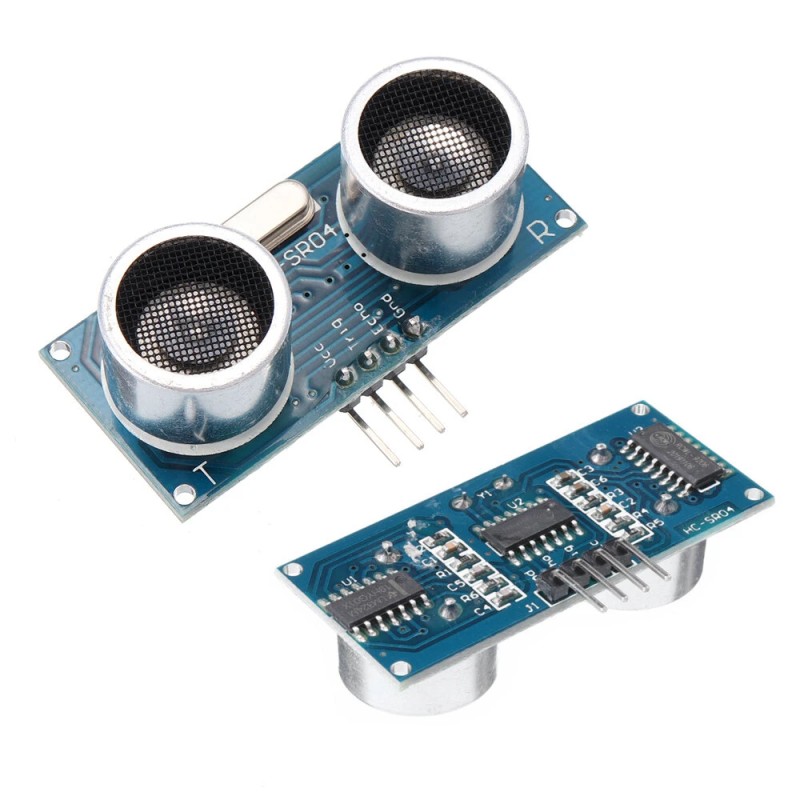

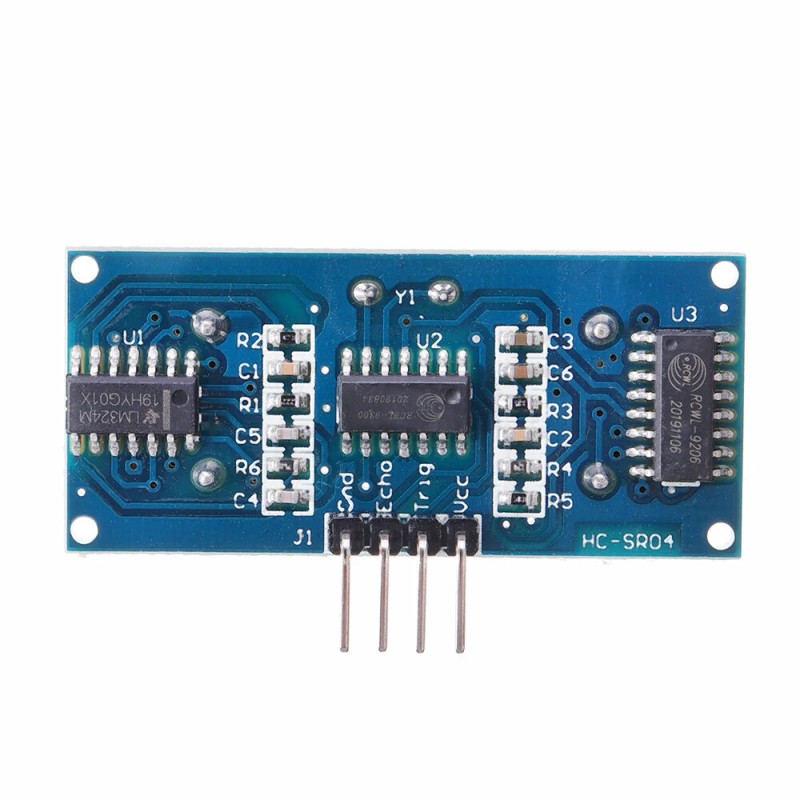

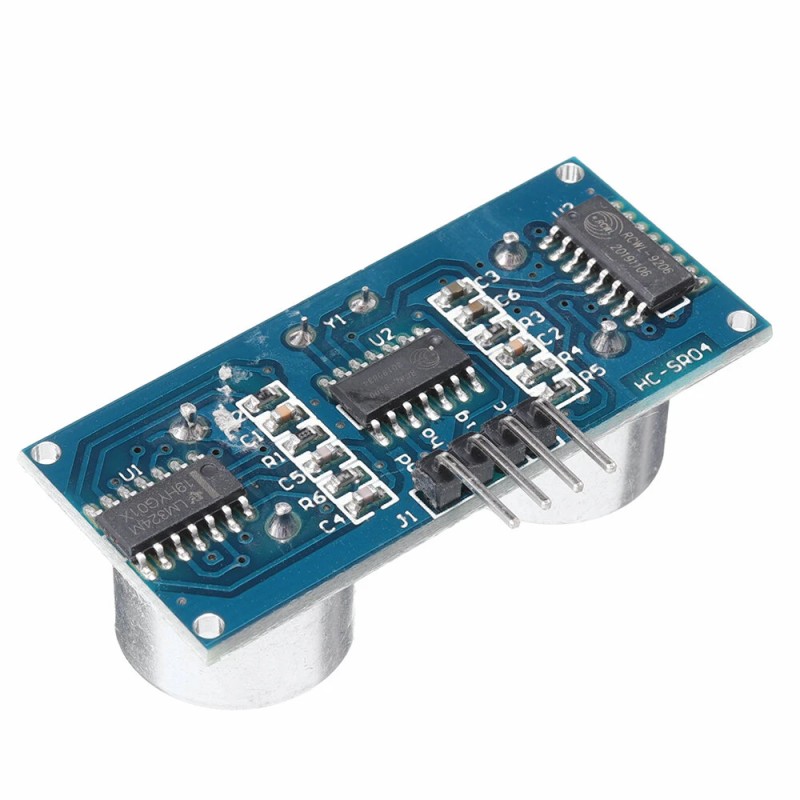

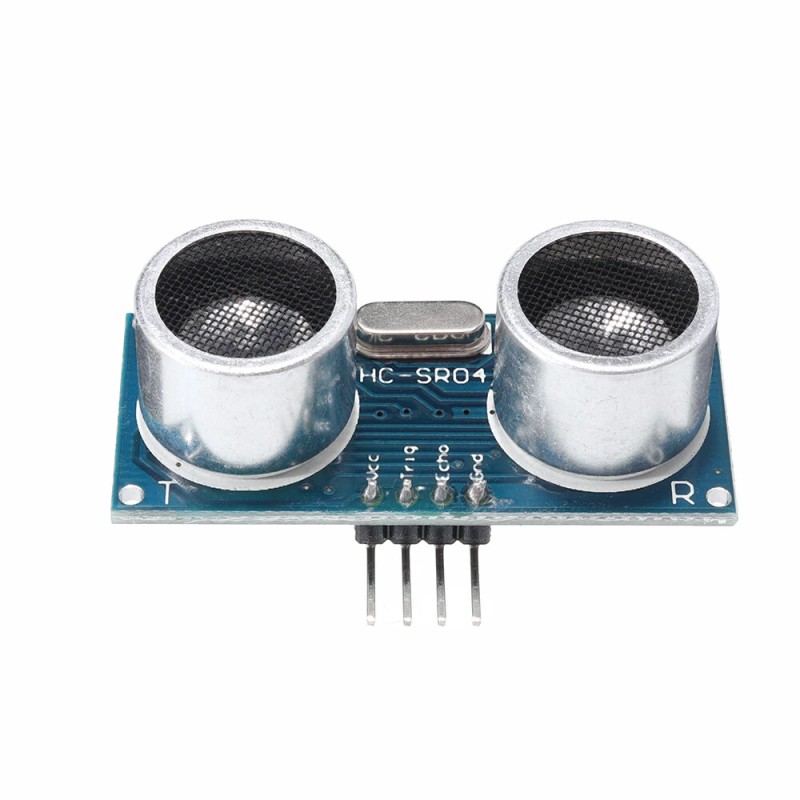

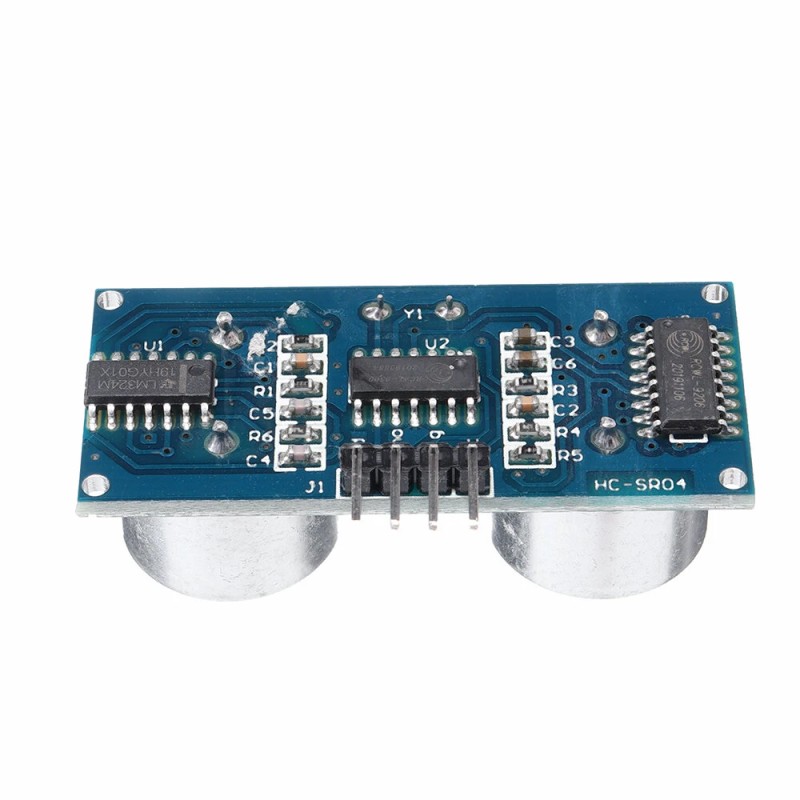

Kolme Geekcreit HC-SR04 ultraäänimoduulia etäisyysanturi 2–450 cm 5V Arduinoille

Kuvaus:

Moduuli mittaa etäisyyden ultraäänellä ja antaa TTL-tasoisen lähtöpulssin, jonka kesto vastaa mitattua matkaa. Soveltuu esimerkiksi robotiikkaan, etäisyyden mittaukseen ja esteentunnistukseen.

Tekniset tiedot:

Käyttöjännite: 5V (tasavirta)
Lepovirta: alle 2mA
Lähtösignaali: sähköinen taajuussignaali, korkea taso 5V, matala taso 0V
Anturin kulma: enintään 15 astetta
Tunnistusetäisyys: 2cm–450cm
Korkea tarkkuus: jopa 0.3cm
Tulotriggersignaali: 10us TTL -impulssi
ECHO-signaali: ulostulo TTL PWL -signaali

Kytkentä:

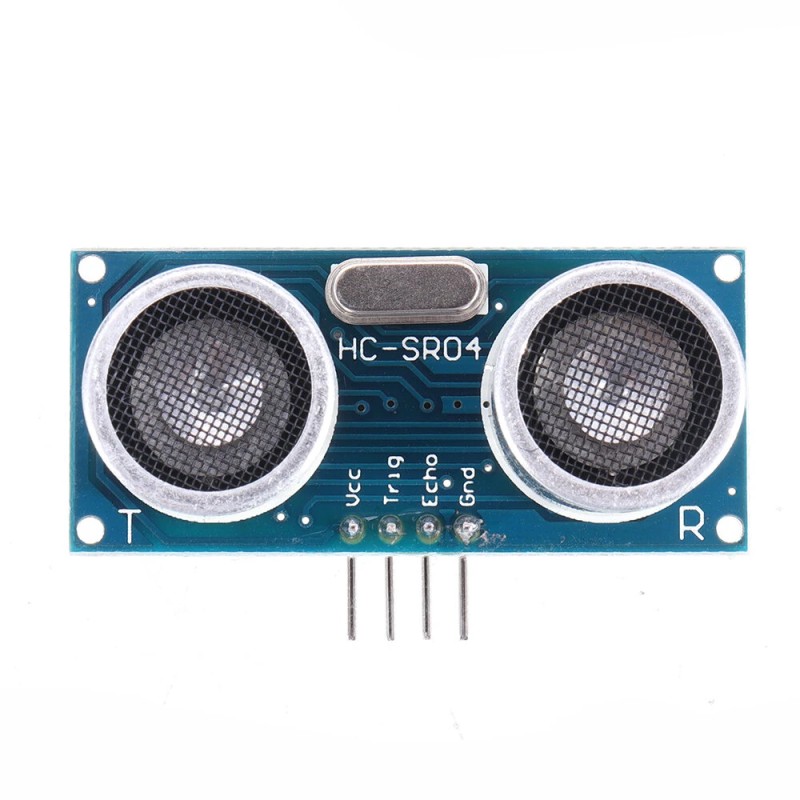

VCC, Trig (T), Echo (R), GND

Käyttötapa:

Syötä moduulille 5V. Kun este on kantamalla, lähtö on 5V, muussa tapauksessa 0V. OUT-nastaa voidaan käyttää kytkinlähtönä hälytinsovelluksissa tai pulssipituuslähtönä etäisyysmittauksessa. Moduuli tulee kytkeä piiriin ennen virran kytkemistä väärien korkeiden tasojen estämiseksi, jos näin ei ole tehty, katkaise ja kytke virta uudelleen.

Moduulin toimintaperiaate:

1. Käynnistys tapahtuu IO-liitännästä antamalla vähintään 10us korkean tason pulssi.
2. Moduuli lähettää automaattisesti kahdeksan 40khz neliöaaltopulssia ja tarkistaa palaavan kaikusignaalin.
3. Jos kaiku havaitaan, moduuli nostaa lähdön korkealle tasolle. Korkean tason kesto vastaa aikaa ultraäänen lähetyksestä sen vastaanottoon. Testietäisyys = (korkean tason aika * äänen nopeus (340 m/s)) / 2.

Huomautus:

Moduulia ei tule kytkeä jännitteiseen piiriin. Jos liität moduulin sähköiseen järjestelmään, kytke ensin moduulin GND-napa. Muuten moduulin toiminta voi häiriintyä.

Keskeiset ominaisuudet:

- Laaja mitta-alue 2cm–450cm
- Tarkkuus jopa 0.3cm
- Pieni virrankulutus, alle 2mA lepotilassa
- TTL-yhteensopivat triggeri- ja kaikusignaalit

Pakkauksen sisältö:

3 x HC-SR04 Ultrasonic Module Distance Measuring Transducer
