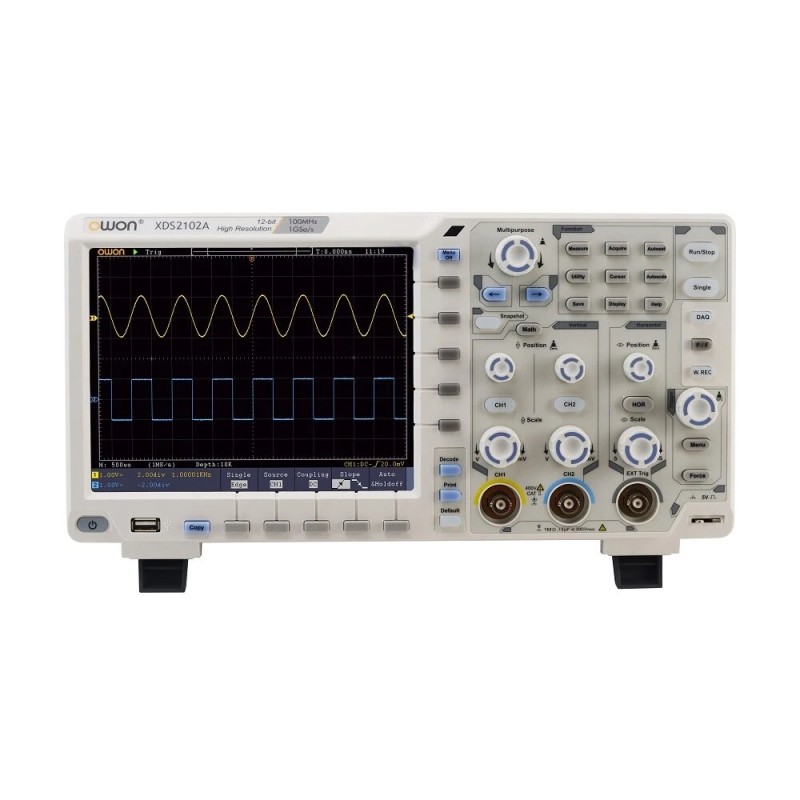

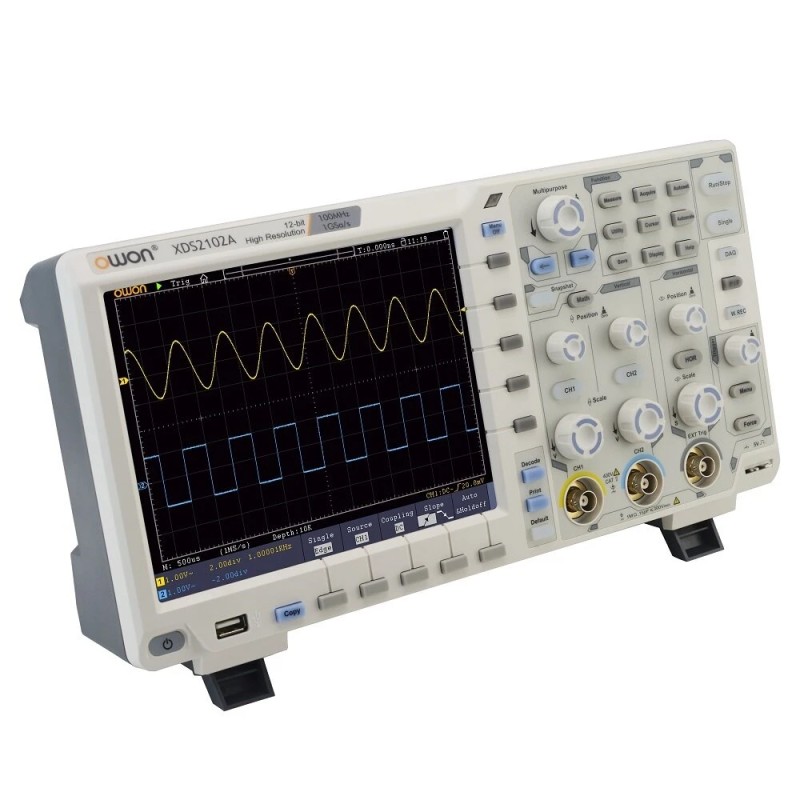

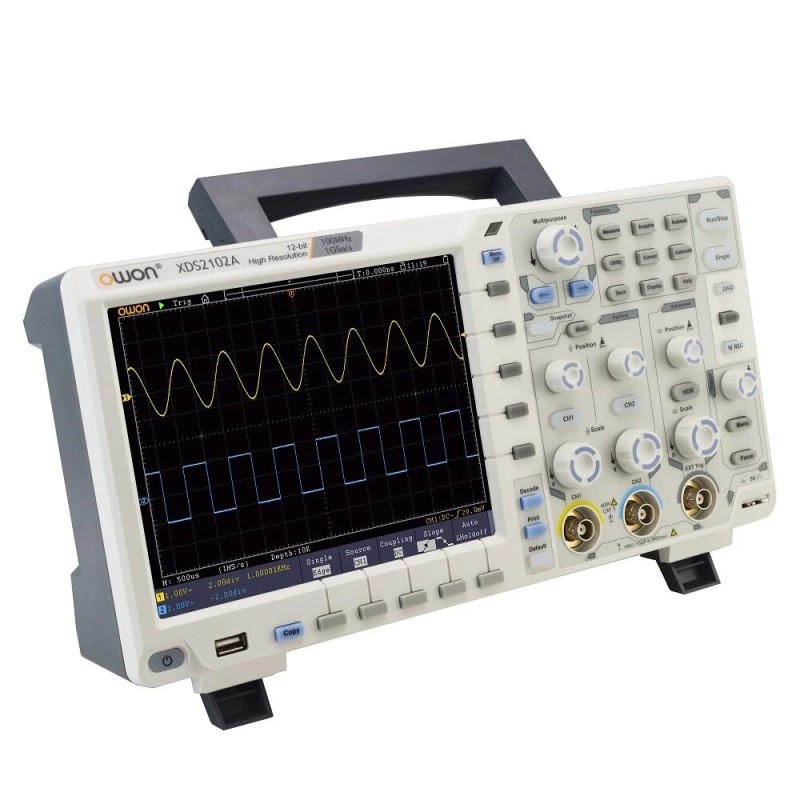

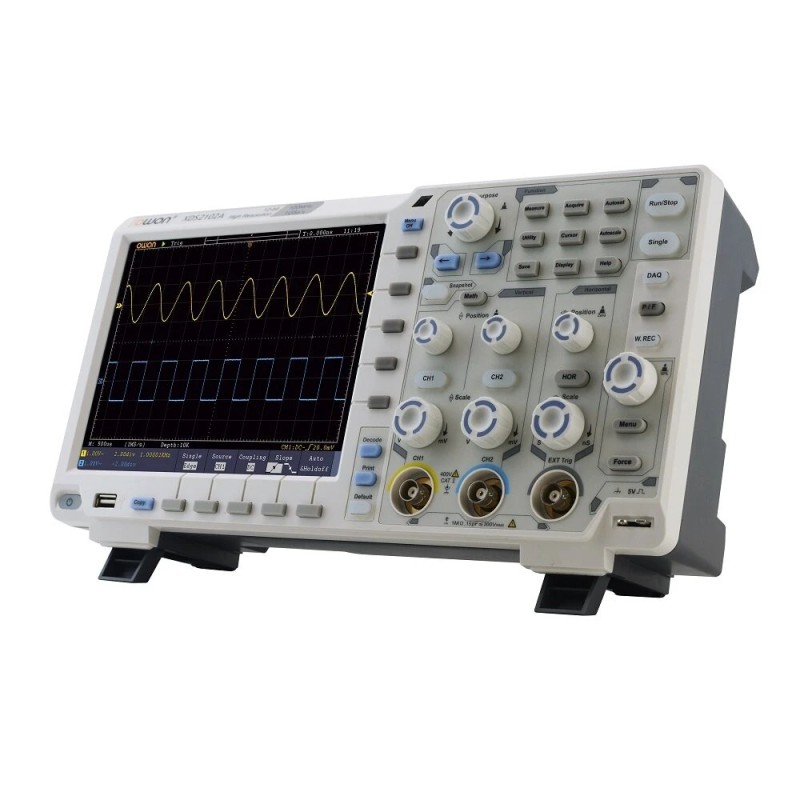

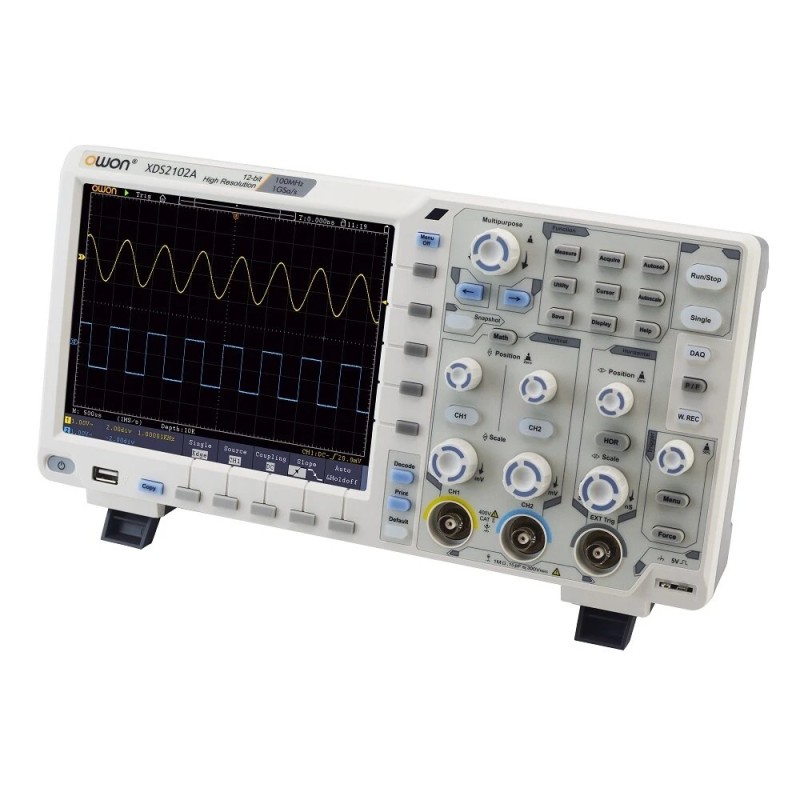

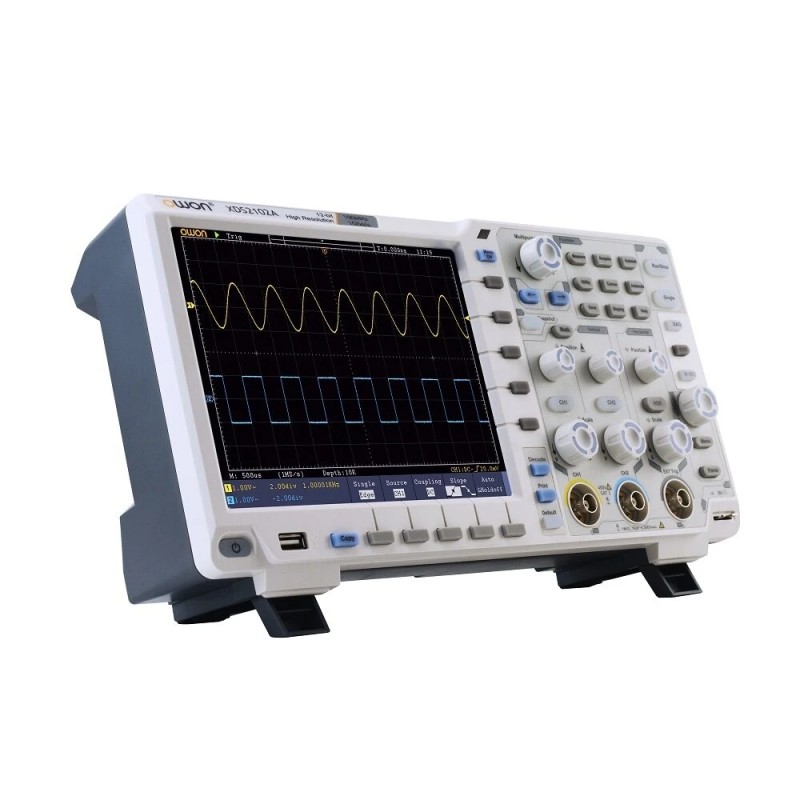

Owon XDS2102A digitaalinen oskilloskooppi 12-bittinen korkearesoluutioinen 100MHz 1GS/s 8 tuuman LCD-näyttö

Malli

XDS2102A

Kaistanleveys

100MHz

Näytteenottotaajuus

1GS/s (8 bittiä)

500MS/s (12 bittiä)

Pystysuuntainen resoluutio (A/D)

12 bittiä

Tallennuspituus

20M

Aaltomuodon päivitysnopeus

55,000 wfms/s

Vaakaskaala (s/div)

2ns/div - 1000s/div, askel 1~2~5

Nousuaika (tulossa, tyypillinen)

≤3.5ns

Kanava

2 + 1 (ulkoinen)

Näyttö

8" värillinen LCD, 800 x 600 pikseliä

Tuloimpedanssi

1MΩ ± 2%, rinnakkain 15pF ± 5pF kanssa

Kanavaerotus

50Hz : 100 : 1, 10MHz : 40 : 1

Suurin tul jännite

1MΩ ≤ 300Vrms

Tasajännitetarkkuus

keskiarvo≥16：±(3% lukemasta + 0.05 div) △V:lle

Koettimen vaimennuskerroin

0.001X - 1000X, askel 1 - 2 - 5

Pientaajuusvaste (AC, -3dB)

≥10Hz (tulossa, AC-kytkentä, -3dB)

Näytteenottotaajuuden / viiveajan tarkkuus

±1 ppm（tyypillinen, Ta=+25℃）

Interpolointi

sin(x) / x

Aikavälin (△T) tarkkuus

(koko kaistanleveys)

Yksittäinen: ±(1 aikaväli + 1ppm x lukema + 0.6ns),
Keskiarvo > 16: ±(1 aikaväli + 1ppm x lukema + 0.4ns)

Tulokytkentä

DC, AC ja GND

Pystysuuntainen herkkyys

1mV/div - 10V/div (tulossa)

Liipaisutyyppi

Reuna, video, pulssi, kaltevuus, runt, ikkuna, aikakatkaisu, N:s reuna, logiikka, I2C, SPI, RS232 ja CAN

Väylän dekoodaus

I2C, SPI, RS232 ja CAN

Liipaisutila

Auto, normaali ja yksittäinen

Pystysuuntainen alue

±2V (1mV/div - 50mV/div), ±20V (100mV/div - 1V/div), ±200V (2V/div - 10V/div)

Rivi- / kenttätaajuus (video)

NTSC-, PAL- ja SECAM-standardit

Kursorimittaus

△V ja △T kursorien välillä, △V ja △T kursorien välillä sekä automaattiset kursorit

Automaattinen mittaus

Vpp, Vavg, Vrms, taajuus, jakso, viikkokeskiarvoinen RMS, kursorin RMS, Vmax, Vmin, Vtop, Vbase, Vamp, yliohjaus, vaihe, aliohjaus, nousuaika, laskuaika, +leveys, -leveys, +käyttösuhde, -käyttösuhde, käyttöjakso, viive A→B ↑, viive A→B↓, +pulssilaskuri, -pulssilaskuri, nousureunojen lukumäärä, laskureunojen lukumäärä

Aaltomuodon matematiikka

＋, －, ×, ÷, FFT, FFTrms, integrointi, derivointi, neliöjuuri, käyttäjän määrittelemä funktio, digitaalinen suodatin

(alipäästö, ylipäästö, kaistanpäästö, kaistanesto)

Aaltomuodon tallennus

50 aaltomuotoa

Lissajous-
kuvio

Kaistanleveys

koko kaistanleveys

Vaihe-ero

±3 astetta

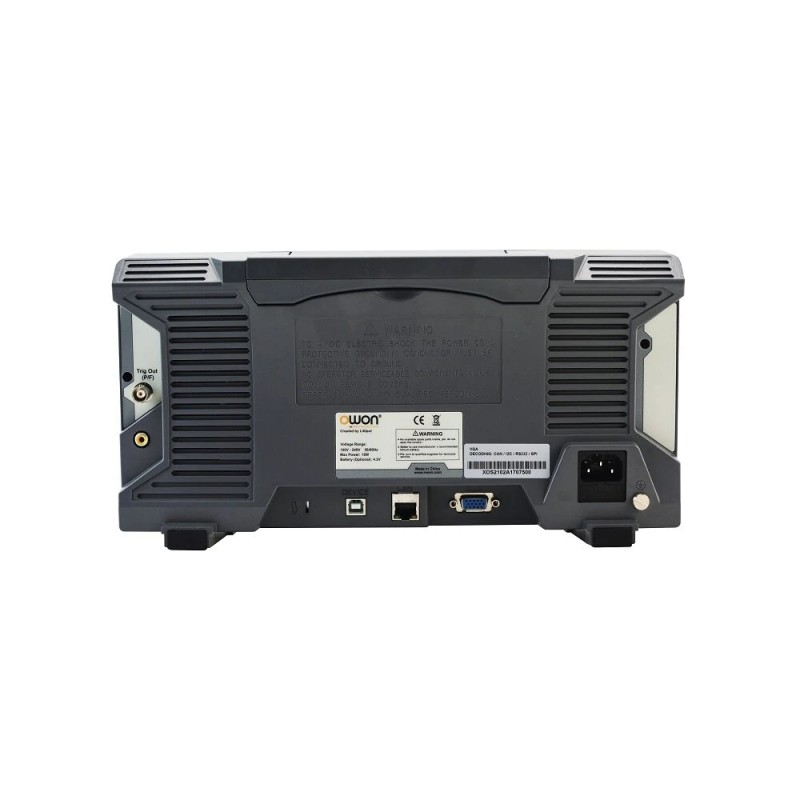

Viestintäliittymä

USB-host, USB-laite, USB-portti PictBridgeä varten, Trig Out (P/F), LAN ja VGA (valinnainen)

Taajuuslaskin

saatavilla

Virtalähde
