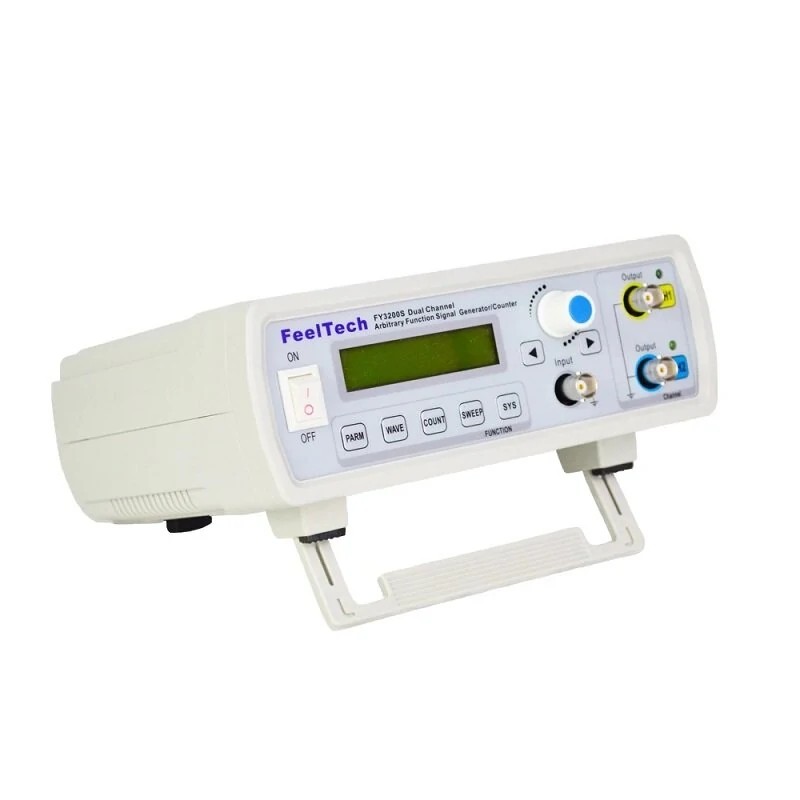

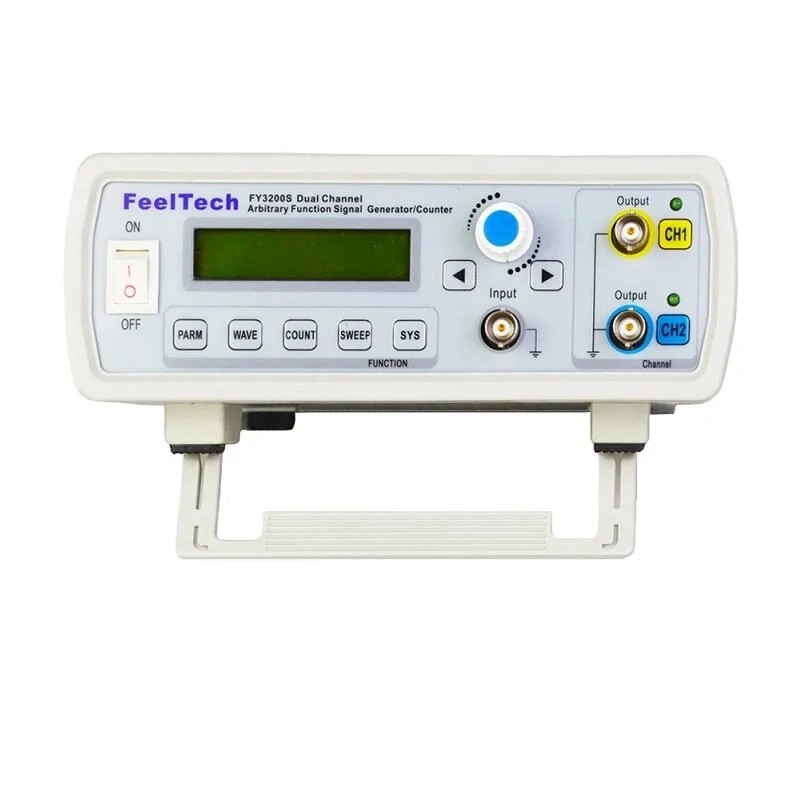

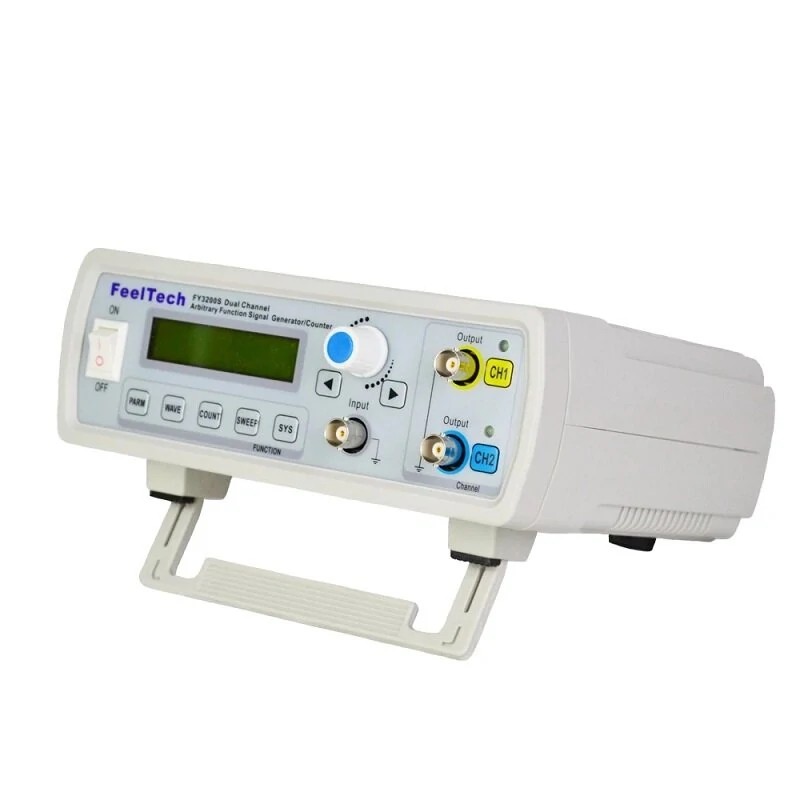

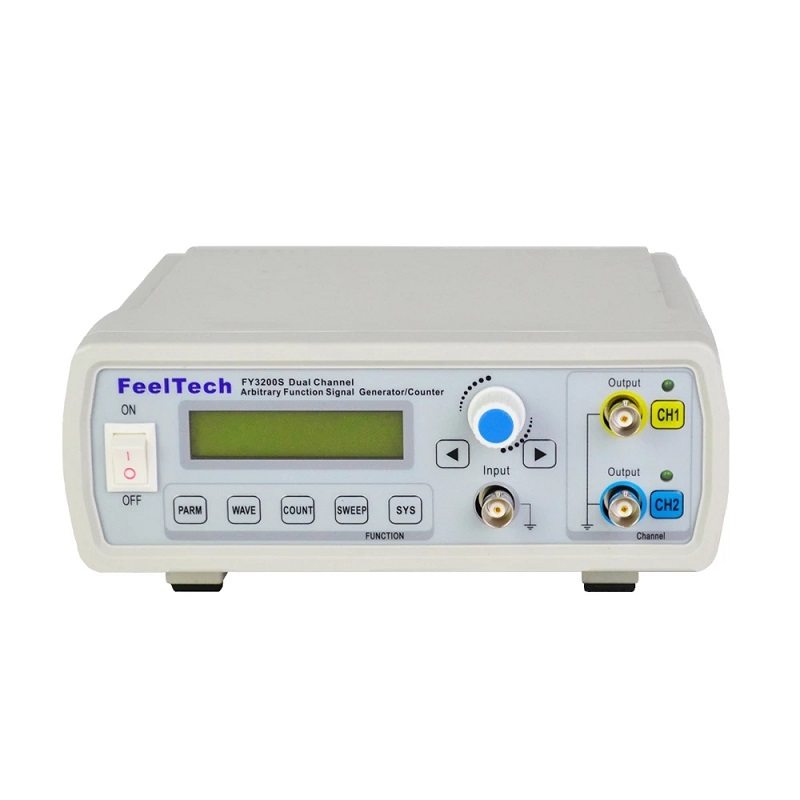

FY3224S 24 megahertsi kaksikanavainen DDS-funktiosignaaligeneraattori siniaalto neliöaalto pyyhkäisy 20 Vp-p

Kuvaus:

FY3224S 24MHz Dual-channel Arbitrary Waveform DDS Function Signal Generator Sine Square Wave Sweep Counter

Ominaisuudet:
Korkea taajuustarkkuus ja hyvä vakaus ulostulosignaalille.
Signaalin amplitudi jopa 20Vp-p.
Ohjelmoitava toimintaparametrien säätö, helppokäyttöinen rakenne.
Sisäänrakennettu taajuusmittari ja laskuritoiminto tekevät laitteesta kustannustehokkaan.

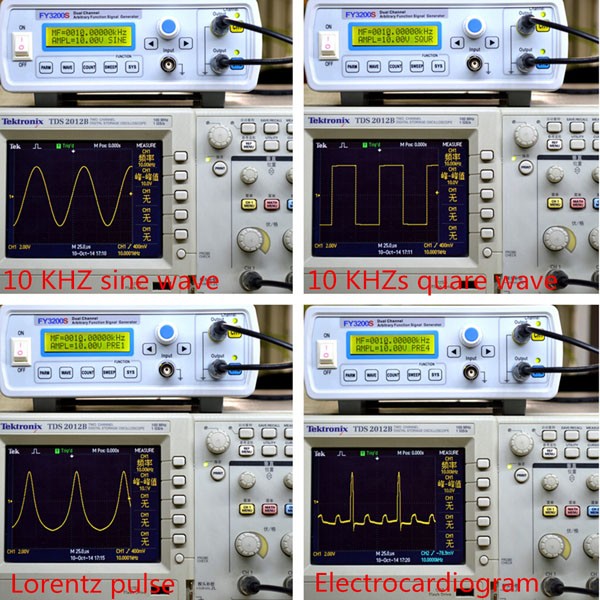

Laite voi tuottaa siniaaltoa, neliöaaltoa, kolmioaaltoa, saha-aaltoa, pulssia, porrastettua aaltoa ja tasajännitteen.
Pulssiaallon pulssinleveys on tarkasti säädettävissä.

Toiminnot:
1. DDS-suoradigitaalisen synteesitekniikan käyttö tarkan, vakaan ja vähän säröytyvän ulostulosignaalin tuottamiseksi.
2. CH1 ja CH2 ovat täysin symmetriset kaksi kanavaa, ja jokaiselle kanavalle voidaan asettaa parametrit itsenäisesti.
3. Tukee käyttäjän määrittelemiä aaltomuotoja, jokaisen mielivaltaisen aaltomuodon muistinsyvyys on 2048 x 12bits, näytteenottotaajuus 250MSa/s.
4. Räjähdyspurskeulostulo: valittavissa manuaalinen laukaisu, sisäinen laukaisu, ulkoinen laukaisu ja CH2-laukaisu, yhteensä kolme laukaisutilaa, joiden avulla laite voi tuottaa 1–1048575 pursketta millä tahansa aaltomuodolla.
5. Mittaustoiminnot: laitteessa on sisäänrakennettu 100MHz taajuuslaskuri sekä pulssilaskuritoiminnot.
6. Aaltomuodongeneraattorin tarkkuus jopa 12 bittiä, mikä tekee ulostuloaallosta tarkemman ja vähentää aaltomuodon säröä.
7. Täysin numeerinen ohjaus: näytöllä ja digitaalisella säädöllä voidaan asettaa ulostulosignaalin vaihe, hetkellinen amplitudi, tasajännite-Offset, taajuus, käyttöaste sekä kahden signaalin väliset parametrit.
8. Kun laite liitetään tietokoneeseen, PC-ohjelmalla voidaan ohjata signaaligeneraattorin toimintoja ja parametreja sekä muokata ja ladata mielivaltaisia aaltomuotoja laitteen ulostuloon.
9. Viestintä: sarjaviestintä, täysin avoin protokolla, helppo omaan jatkokehitykseen.
10. Korkea taajuustarkkuus: taajuustarkkuus jopa suuruusluokkaa 10-6.
11. Korkea taajuusresoluutio: koko taajuusalueella resoluutio 10mHz.
12. Seurantatoiminto: sisäänrakennettu taajuuden, amplitudin, Offsetin, käyttöasteen, aaltomuodon ja muiden parametrien seurantatoiminto helpottaa käyttöä.
13. Pyyhkäisytoiminnot: lineaarinen taajuuspyyhkäisy ja logaritminen pyyhkäisy, pyyhkäisyn alku- ja loppupisteet voidaan asettaa vapaasti.
14. Tallennustoiminto: käyttäjä voi tallentaa 20 ryhmää laitteen tilaparametreja ja hakea ne myöhemmin käyttöön.
15. Käyttö: painikenäppäimet ja jatkuvasäätöinen nuppi, LCD1602-näyttö englanninkielisellä käyttöliittymällä, parametrit asetetaan suoraan numeerisesti tai nuppia säätämällä.
16. Tulopuolen jännitesuoja: laajennettu käyttöjännitteen alue AC85V–AC240V.
17. Ulostulon oikosulkusuojaus: kaikki signaalilähdöt kestävät ylikuormitusta ja oikosulkua 60S.

Tekniset tiedot:
Sisäänrakennettu kytkentävirtalähde: AC85V–AC260V

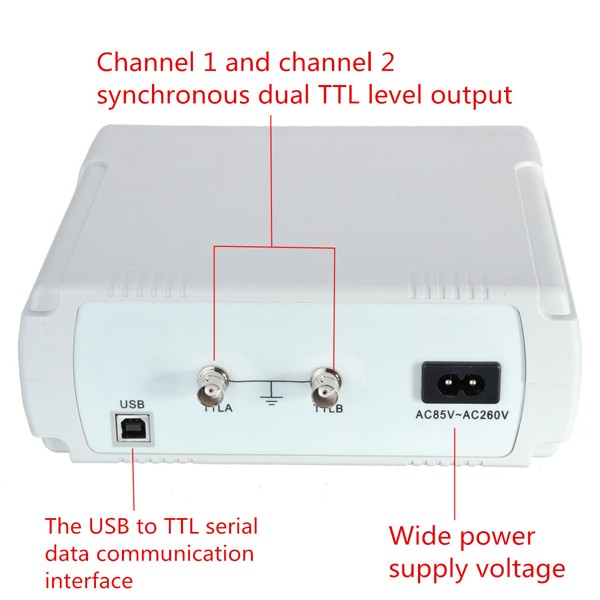

Liitäntä: USB

Signaalin ulostulo:
Ulostuloamplitudi: ≥20Vp-p (ei kuormaa)
Ulostuloimpedanssi: 50Ω ± 10%
Tasajännite-Offset: ±10V
Taajuusalue: 0Hz–24MHz (orther 0Hz–6MHz)

Laskuri:
Laskenta-alue: 0–4294967295
Mitattava taajuusalue: 1Hz–100MHz
Tuloamplitudi: 1Vp-p–20Vp-p

Pyyhkäisytoiminto:
Pyyhkäisytila: lineaarinen pyyhkäisy, logaritminen pyyhkäisy
Taajuusalue: alku- ja loppupiste asetettavissa vapaasti
Taajuuspyyhkäisyn alue: M1–M2 ennalta asetetut taajuudet
Pyyhkäisynopeus: 1s–999s / askel

Muut tiedot:
Tallennus- ja palautustoiminnot: M0–M9 (M0: oletus)
Koko: 200mm (P) × 190mm (L) × 90mm (K)
Summeritoiminto: voidaan asettaa ohjelmasta päälle tai pois
Käyttötapa: kaikki toiminnot painikkeilla, lisäksi jatkuvasäätöinen nuppi
Ympäristöolosuhteet: lämpötila 0–40 ℃, ilmankosteus <80%

>> KLIKKA A TÄSTÄ ladataksesi kaikki CD:llä olevat tiedostot <<
>> KLIKKA A TÄSTÄ ladataksesi käyttöoppaan <<

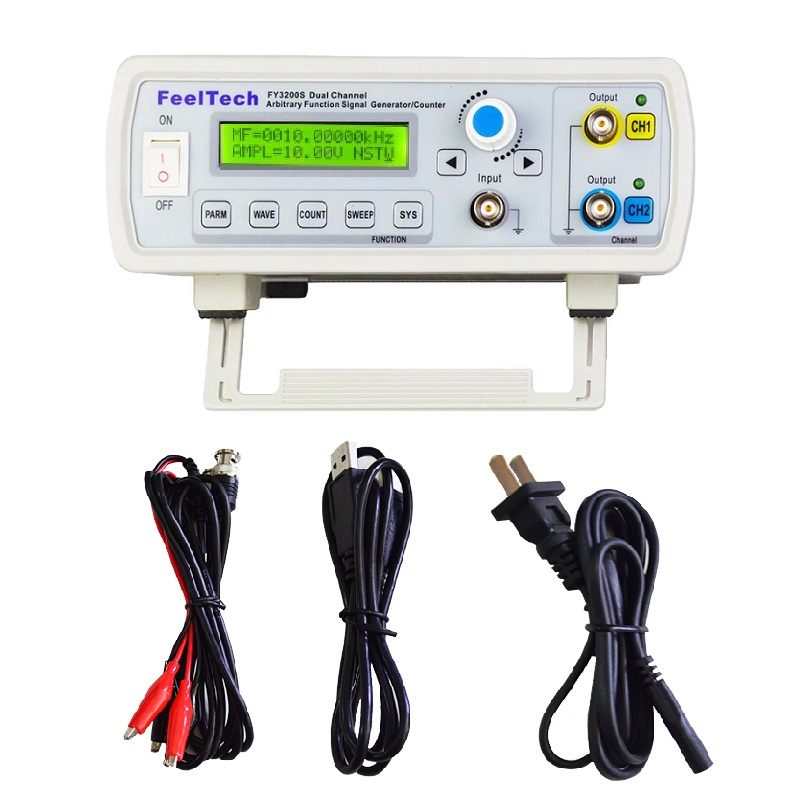

Pakkaus sisältää:
1 x FY3224S 24MHz Dual Channel DDS Function Signal Generator
1 x 1M virtajohto
1 x 1.25M USB-kaapeli
2 x 1.1M Q9-kaapelit

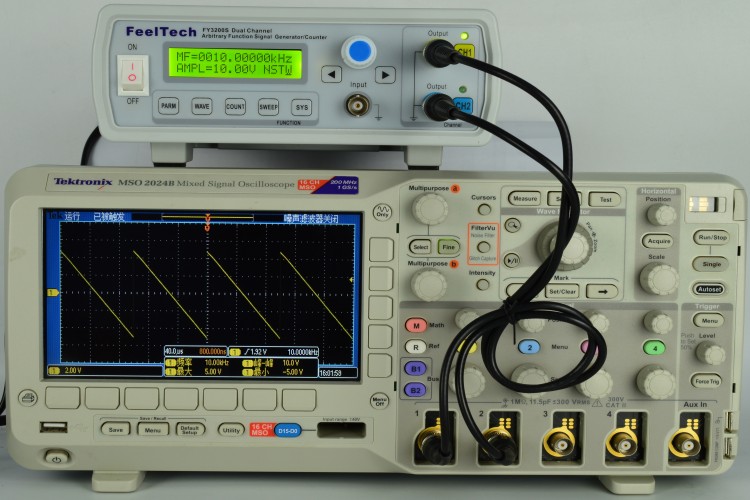

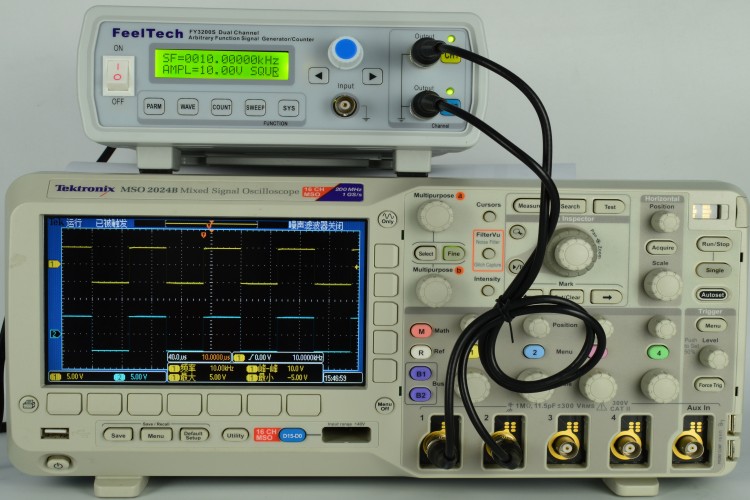

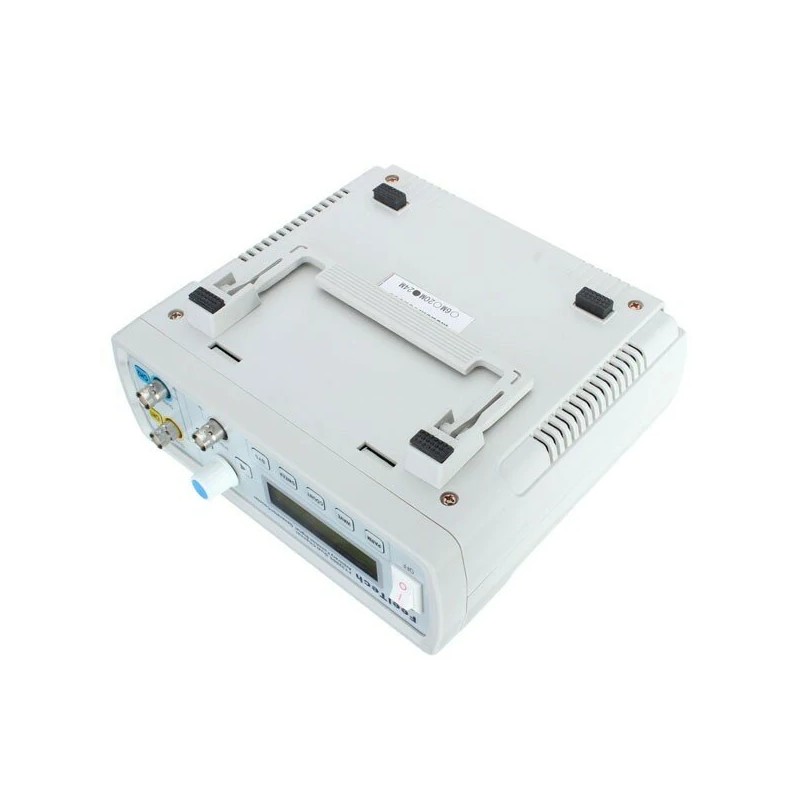

Lisäkuvat:
