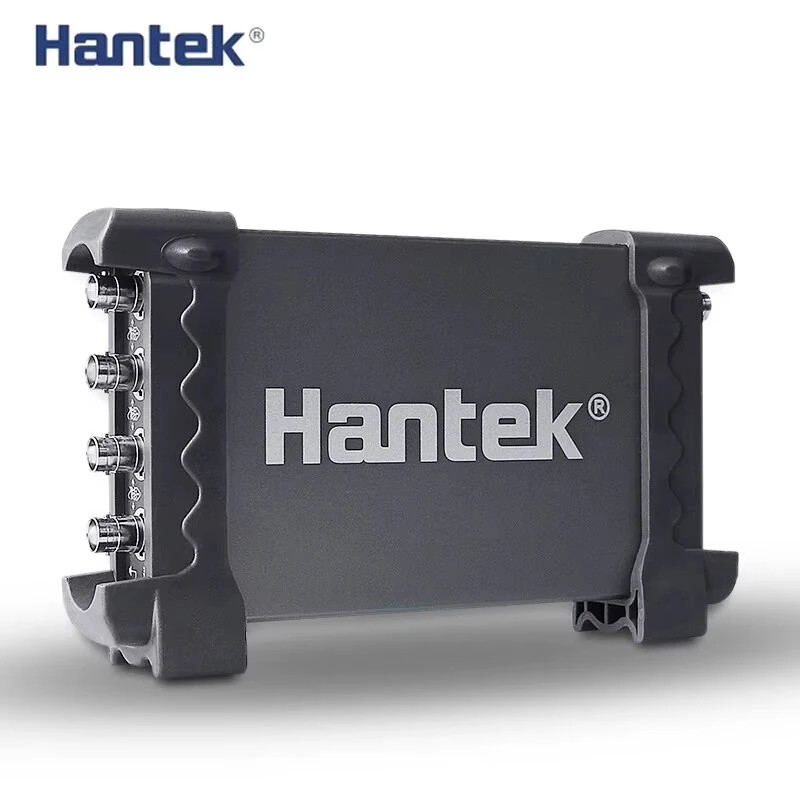

Hantek 6254BD 4-kanavainen USB-oskilloskooppi 250MHz 1GSa/s 64K-muisti aaltomuotogeneraattori FFT-spektrianalysaattori

Hantek 6254BD on kompakti ja suorituskykyinen tietokoneeseen liitettävä oskilloskooppi, joka tarjoaa neljä kanavaa, korkean näytteenottotaajuuden ja sisäänrakennetun funktio-/mielivaltaisen aaltomuotogeneraattorin. Se soveltuu hyvin elektroniikan kehitykseen, tuotantotestaukseen ja opetuskäyttöön.

Tärkeimmät ominaisuudet:
– 4 kanavaa ja kaistanleveys jopa 250MHz tarkkaan signaalianalyysiin
– Reaaliaikainen näytteenottotaajuus jopa 1GSa/s ja 64K muistisyvyys
– Sisäänrakennettu 25MHz funktio-/mielivaltainen aaltomuotogeneraattori (200MSa/s, 12 bitin tarkkuus)
– Yli 20 automaattista mittaustoimintoa, kursorimittaukset ja FFT-spektrianalyysi
– Kevyt, alumiinikuorinen laite, USB2.0-liitäntä ja helppo käyttöönotto Windows-järjestelmissä

Tekniset tiedot:
Malli: Hantek 6254BD
Kaistanleveys: 250MHz

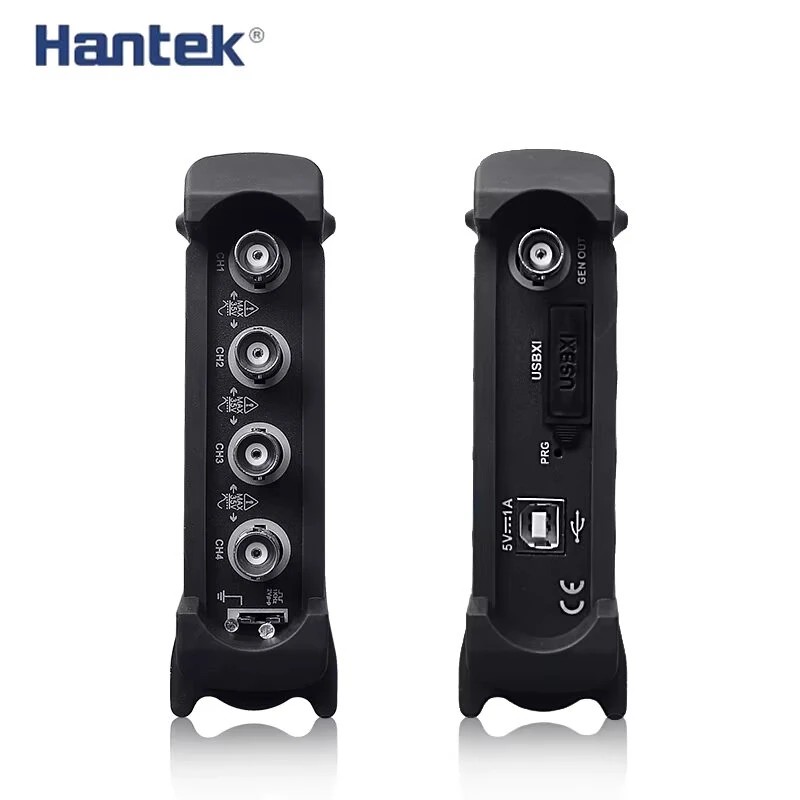

Kanavien määrä: 4CH
Reaaliaikainen näytteenottotaajuus: 1GSa/s
Muistisyvyys: 64K
Aikapohjan tarkkuus: ±50ppm
Aikapohjan alue: 2ns/div - 1000s/div
Tulon impedanssi: 1MΩ 25pF
Tuloherkkyys: 2mV/div - 10V/div
Pystysuuntainen resoluutio: 8 bittiä
Laukaisutilat: reuna, pulssi, video, vaihtoehtoinen
Aaltomuotogeneraattori: 25MHz, mielivaltainen aaltomuotogeneraattoritila
Aaltomuotogeneraattorin pystysuuntainen resoluutio: 12 bittiä
Aaltomuotogeneraattorin näytteenottotaajuus: 200MSa/s
Mitat: 175mm x 105mm x 25mm
Paino: 0.9kg
Tuetut käyttöjärjestelmät: Windows 7, Windows 8, Windows 10

Ominaisuudet:
1. Korkean suorituskyvyn 4-kanavainen oskilloskooppi
Laite tarjoaa enintään 1GSa/s reaaliaikaisen näytteenottotaajuuden ja jopa 250MHz kaistanleveyden, mikä mahdollistaa tarkat mittaukset vaativissa suunnittelu- ja vianhakusovelluksissa.

2. Funktio- ja mielivaltainen aaltomuotogeneraattori
Sisäänrakennettu 200MSa/s DDS-generaattori 12 bitin tarkkuudella tuottaa sekä vakiomuotoisia että käyttäjän määrittelemiä aaltomuotoja monipuolisiin signaalitestauksiin.

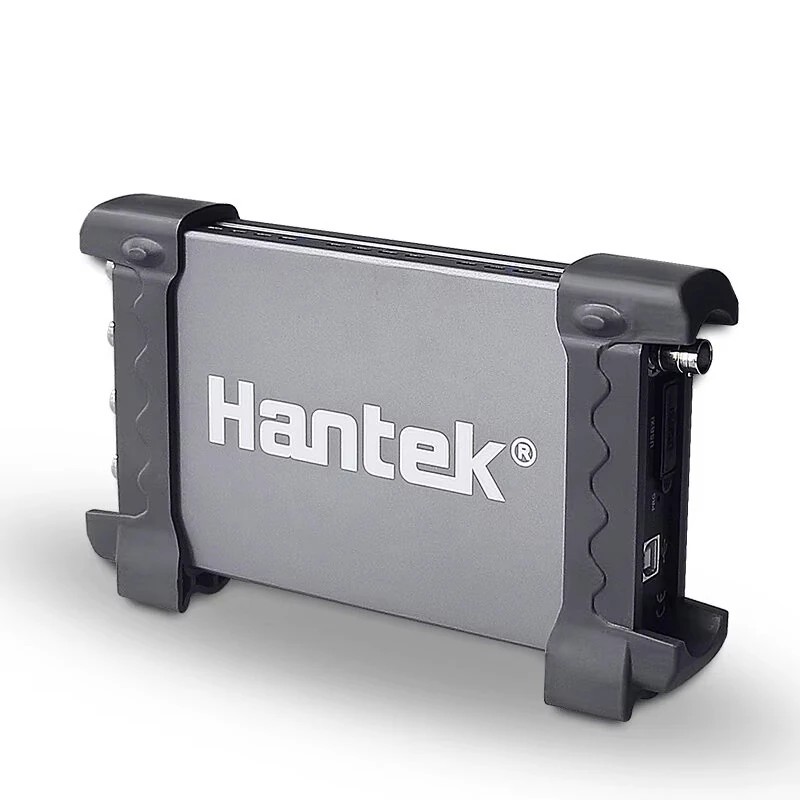

3. Kompakti ja kevyt rakenne
Anodisoitu alumiinikotelo parantaa lämmönkestoa ja antaa siistin ulkonäön. Pieni koko tekee laitteesta helpon ottaa mukaan kenttätyöhön, laboratorioon ja tuotantolinjoille.

4. Laajat mittaus- ja analyysitoiminnot
Yli 20 automaattista mittaustoimintoa, dynaaminen kursorinseuranta sekä matemaattiset työkalut kuten FFT-spektrianalyysi tarjoavat yksityiskohtaisen näkymän signaalien käyttäytymiseen.

5. Monipuoliset liitännät USB2.0-liitännällä

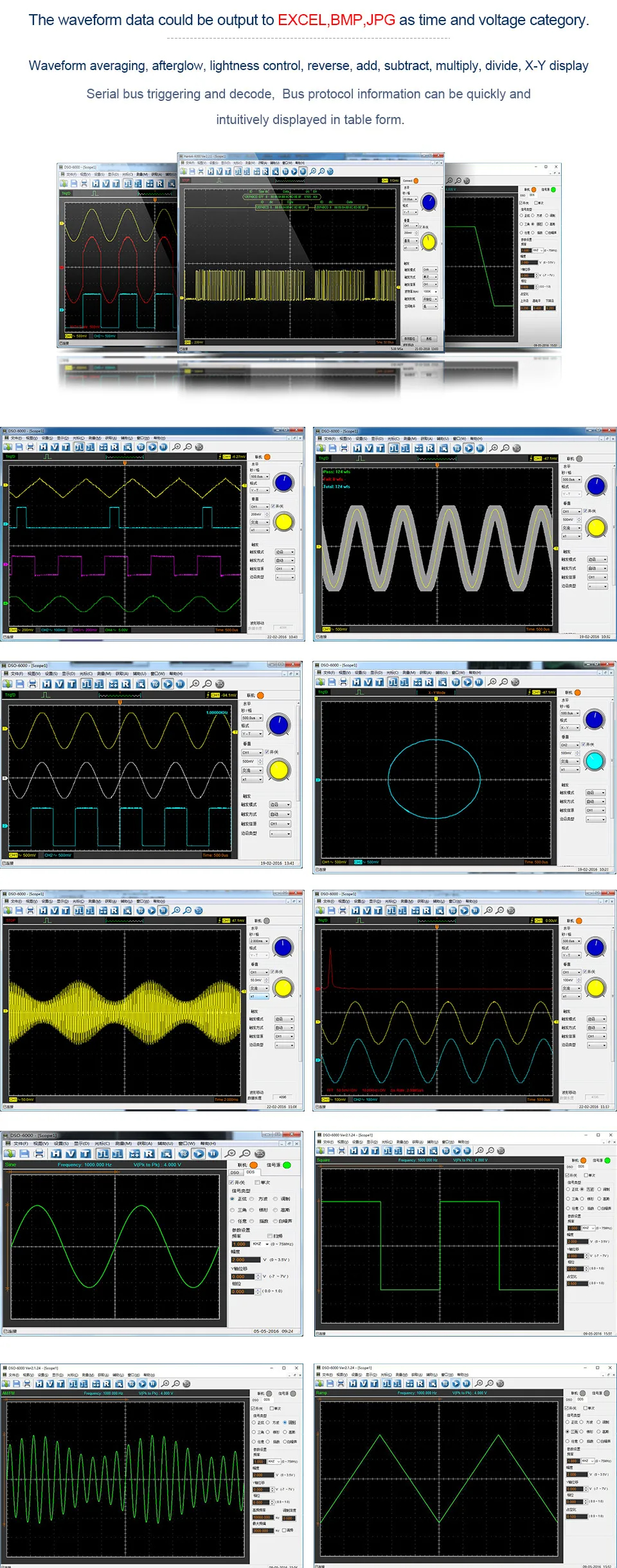

USB2.0-liitäntä mahdollistaa Plug-and-Play-käytön. Aaltomuodot voidaan viedä esimerkiksi Excel-, BMP- ja JPG-muotoihin, mikä helpottaa dokumentointia ja raportointia osana normaalia suunnittelu- tai testausprosessia.

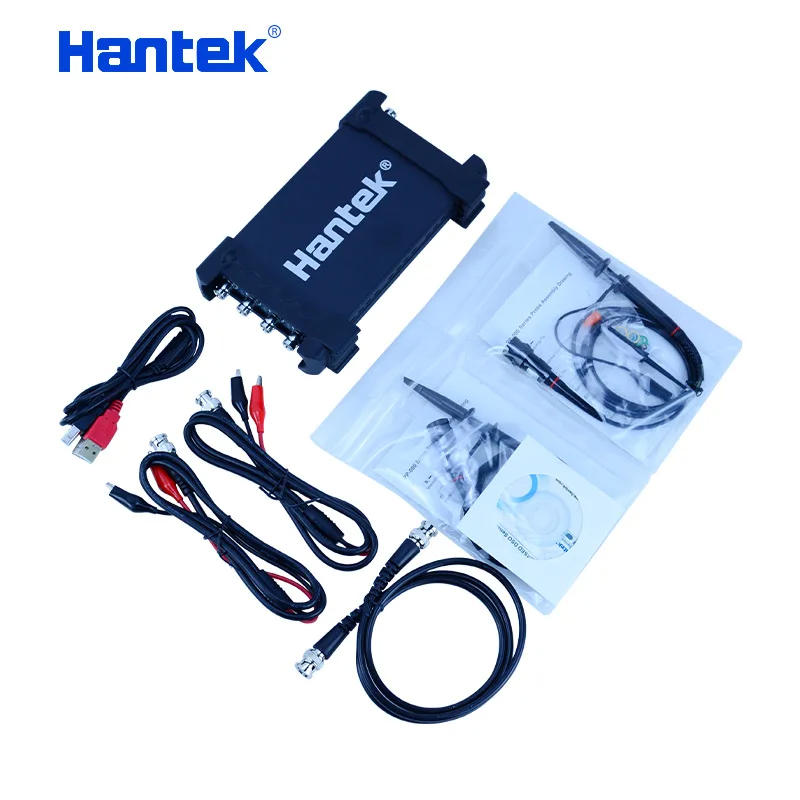

Pakkauksen sisältö:
1 x oskilloskooppi

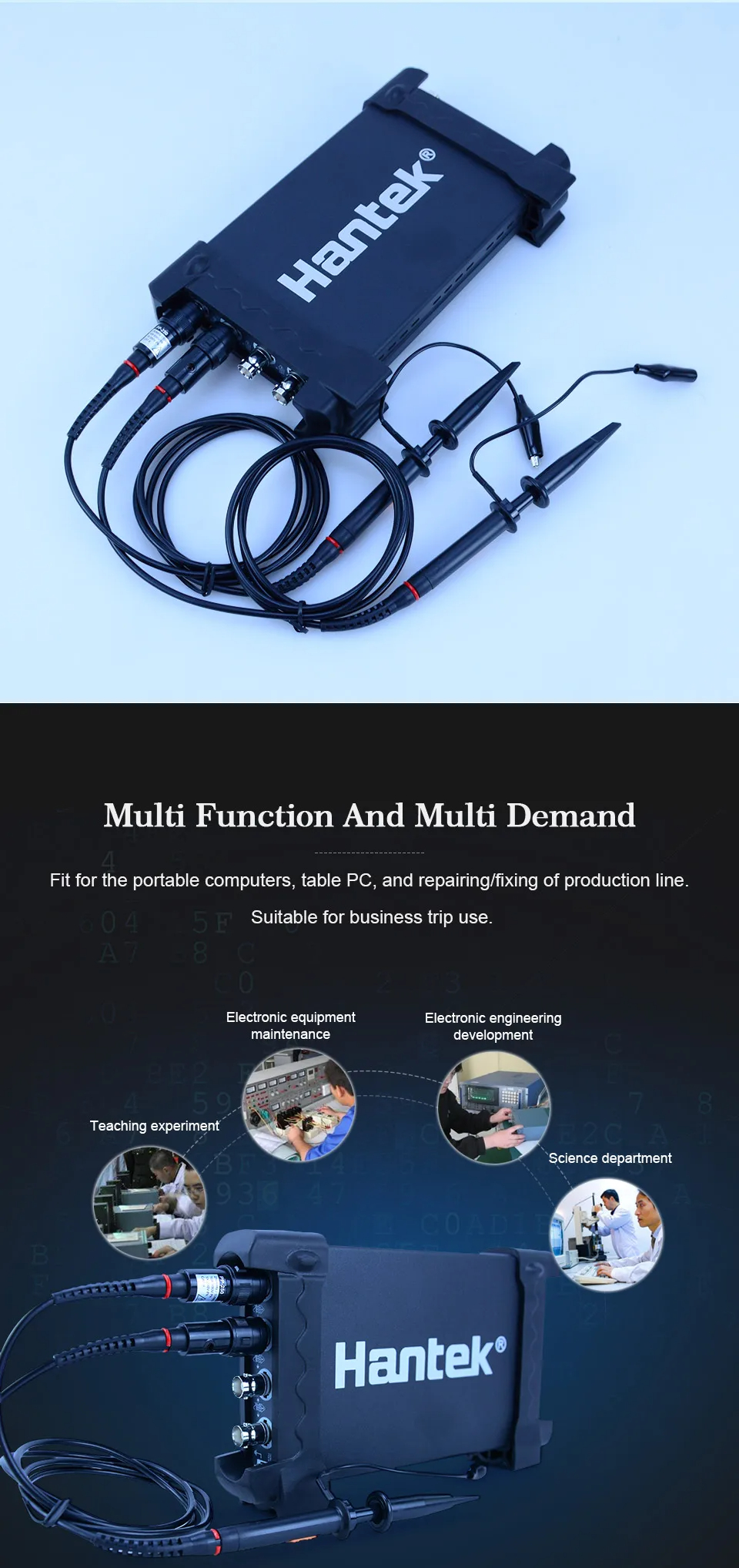

2 x passiivikoetin
2 x hauenleukajohto
1 x BNC–BNC-johto
1 x USB-kaapeli
1 x ohjelmisto-CD
1 x käyttöopas
