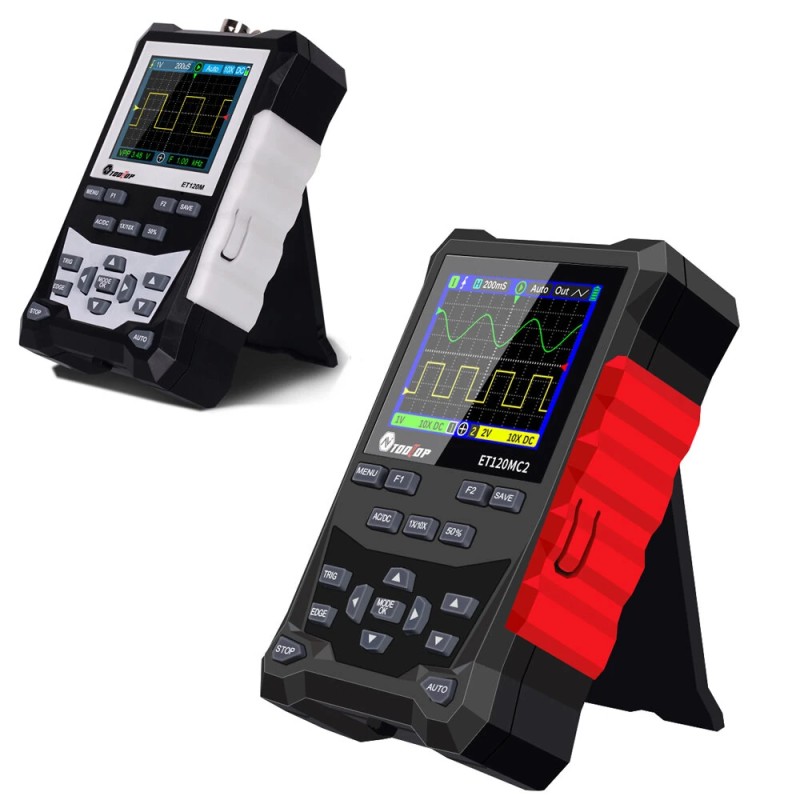

AV Tooltop ET120M ET120MC2 kannettava digitaalinen oskilloskooppi 120MHz 500MSa/s 2-kanavainen TFT-näytöllä

Kuvaus:

Kompakti kaksikanavainen käsioskilloskooppi, jossa on 320×240 TFT LCD -värinäyttö, jopa 120MHz kaistanleveys ja 500MSa/s näytteenottotaajuus. Soveltuu elektroniikan huoltoon, kenttämittauksiin, opetuskäyttöön ja harrasteprojekteihin, kun tarvitaan helposti mukana kulkevaa mittalaitetta.

Tärkeimmät ominaisuudet:

– 320×240 TFT LCD -värinäyttö, hyvä luettavuus eri ympäristöissä
– Jopa 120MHz kaistanleveys ja 500MSa/s näytteenottotaajuus tarkkoihin mittauksiin

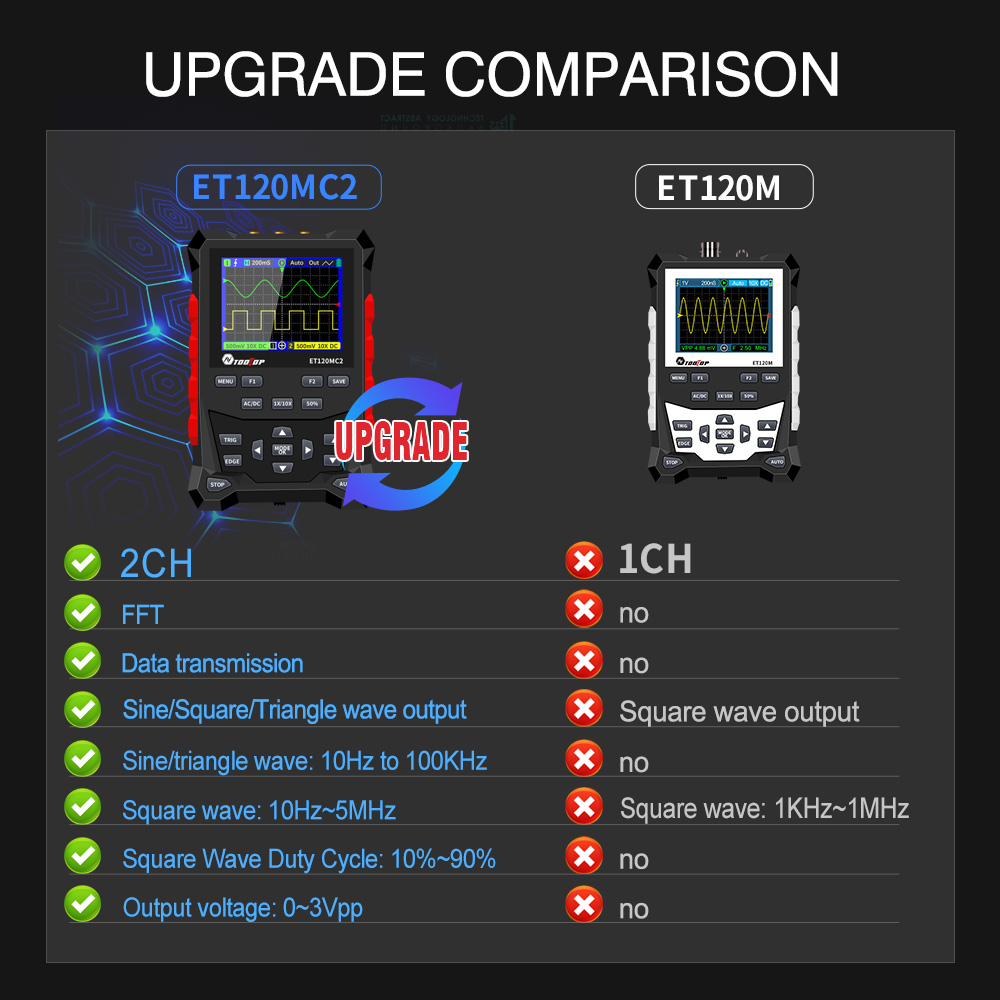

– 2 kanavaa (ET120MC2), sopii monimutkaisempien signaalien tarkasteluun
– Automaattiset mittaustoiminnot (Vpp, Vrms, Vavg jne.) nopeaan analyysiin
– Sisäinen signaaligeneraattori: siniaallot ja kolmioaallot 10Hz–100KHz
– Pienikokoinen ja kevyt, helppo kuljettaa mukana

Tekniset tiedot:

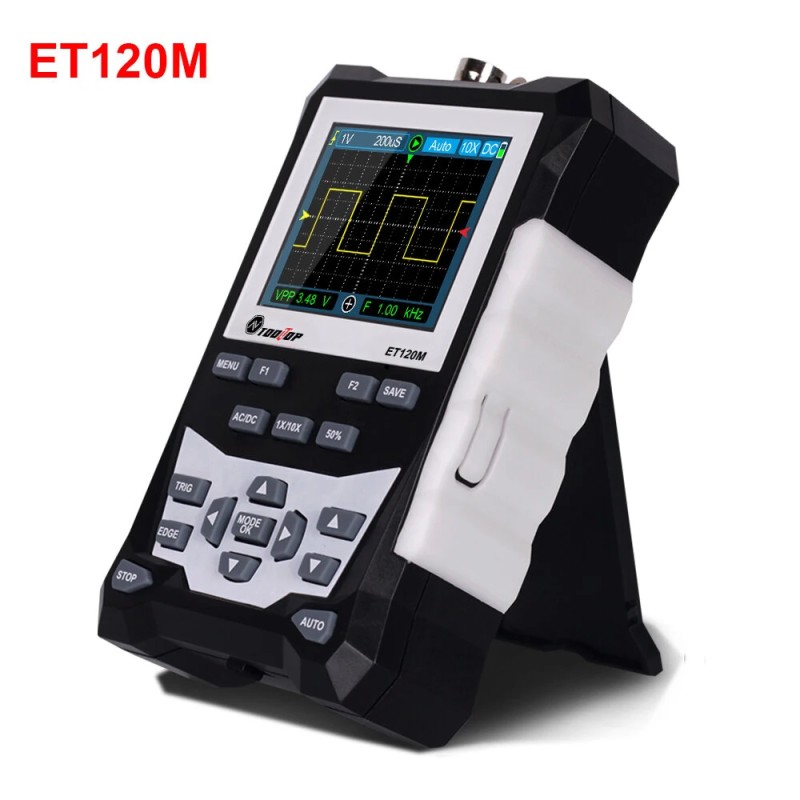

ET120M:
Aallon nousuaika: 3nS
Enimmäisnäytteenottotaajuus: 500MSps
Tallennussyvyys: 12.8div
Näytön tarkkuus: 320×240 pikseliä
Akku: litiumakku
Lataus: DC5V/1A/2A
Koko: 124 × 80 × 35mm
Paino: noin 180g
Ympäristöolosuhteet:
Käyttölämpötila: 0°C–40°C, kosteus <75%RH
Säilytyslämpötila: -10°C–60°C, kosteus <90%RH

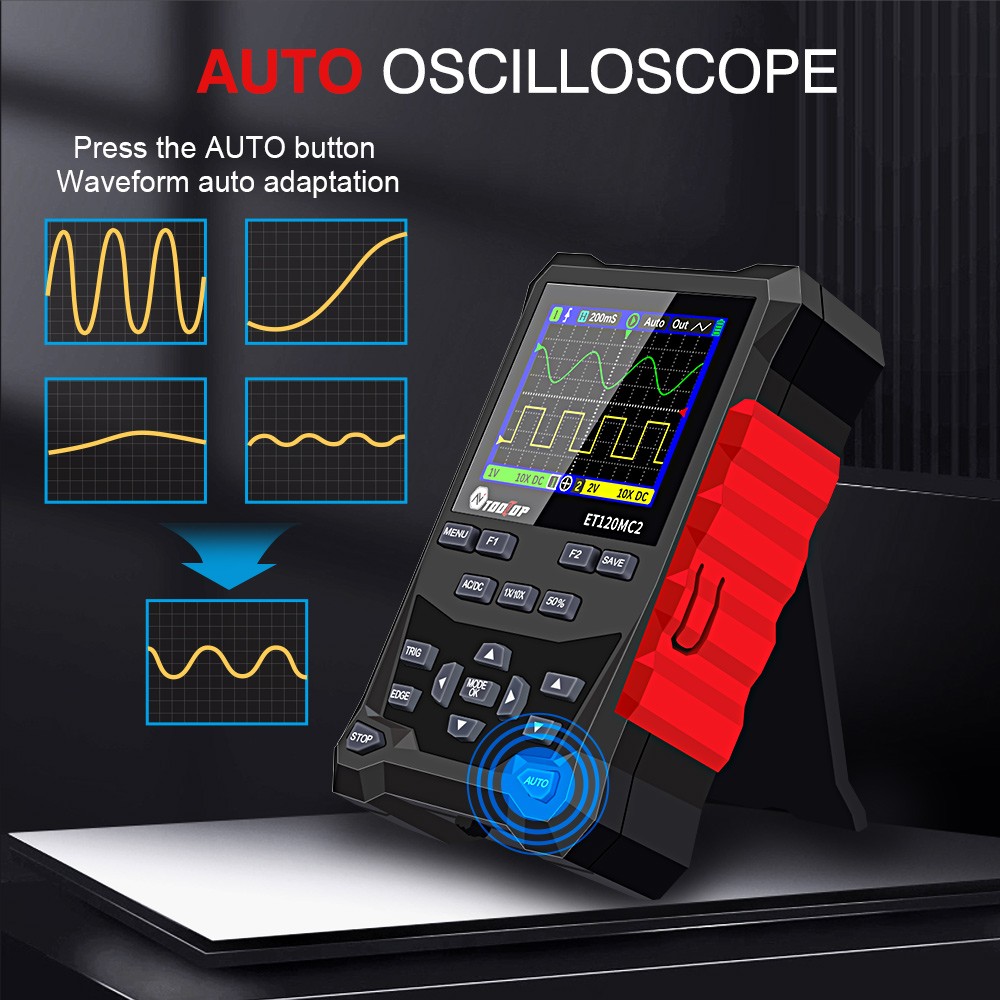

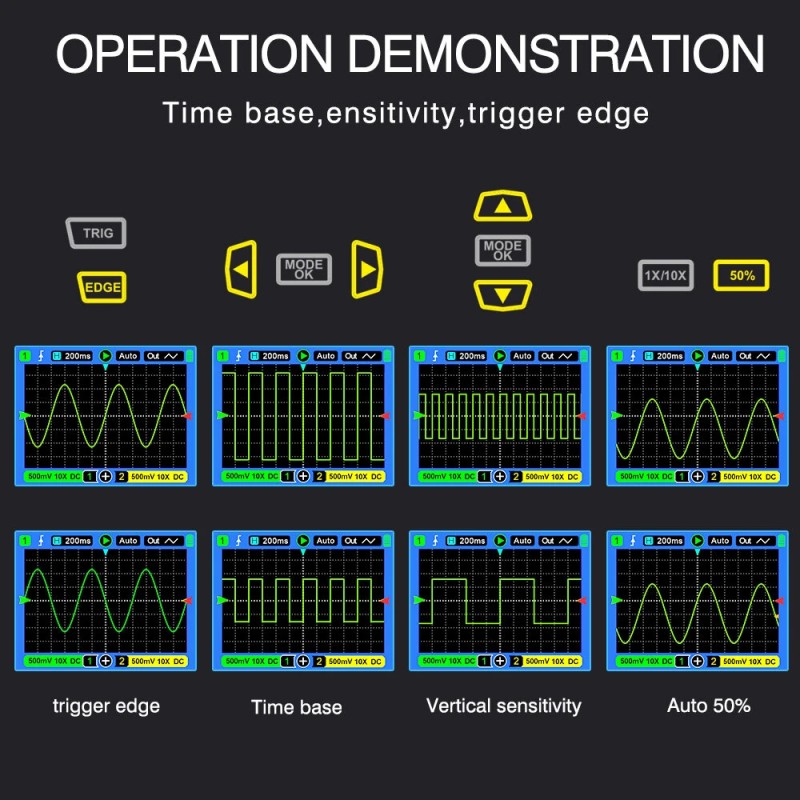

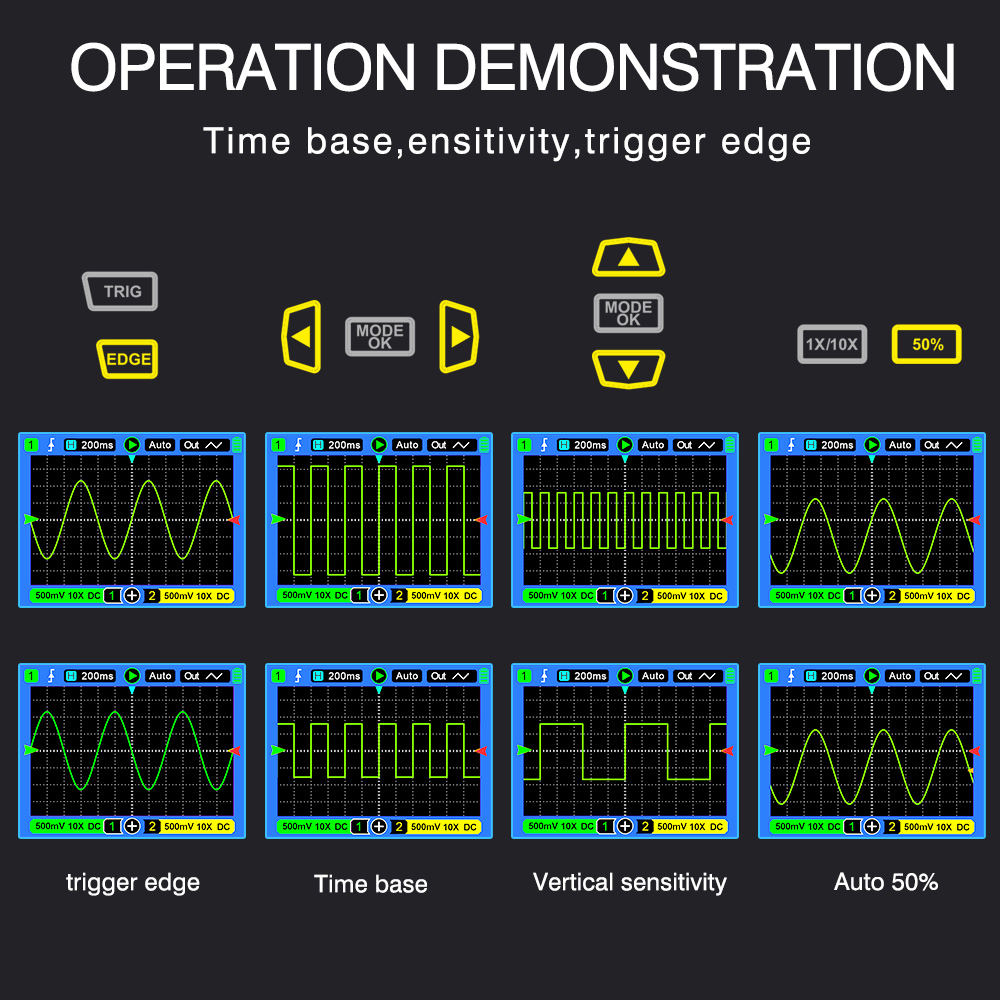

Automaattiasetus: automaattinen aikaperustan ja pystysuuntaisen herkkyyden säätö

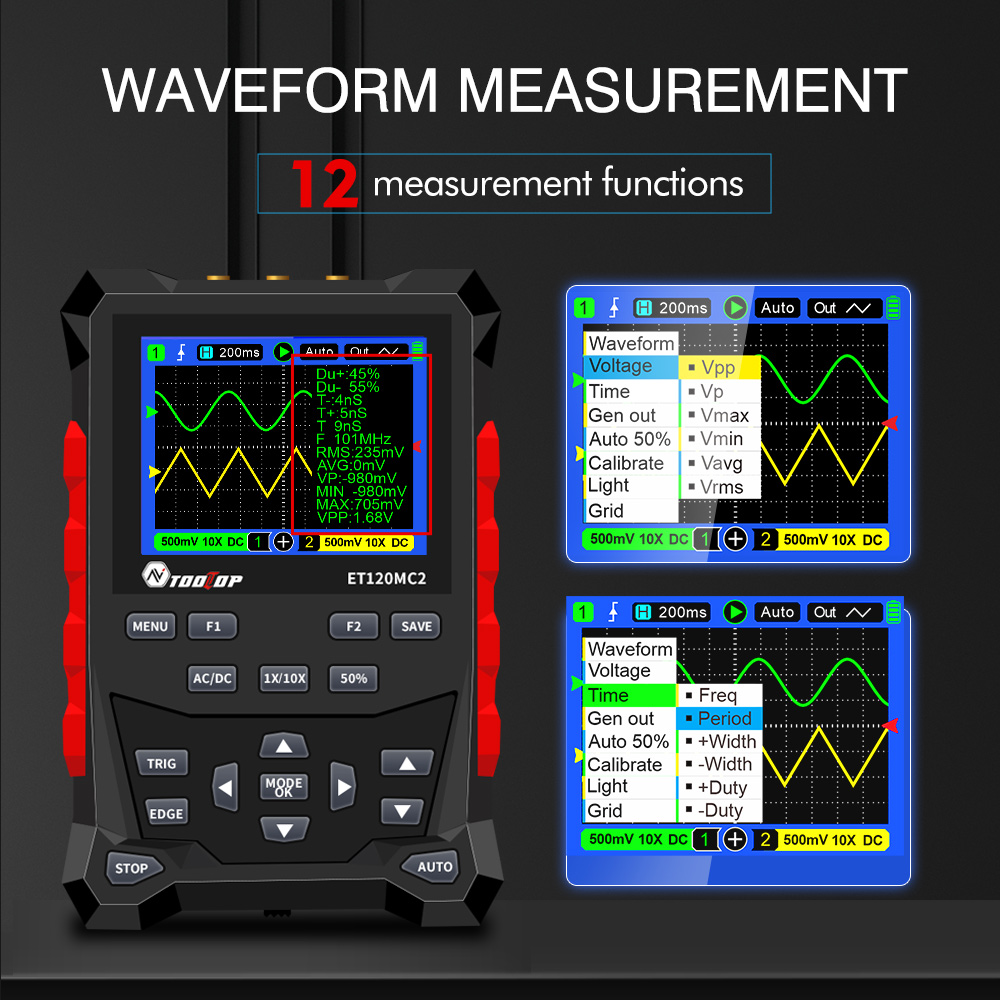

Automaattiset mittaustoiminnot: Vpp, Vrms, Vavg, Vp, Vmax, Vmin, F, T, T+, T-, Du+, Du-

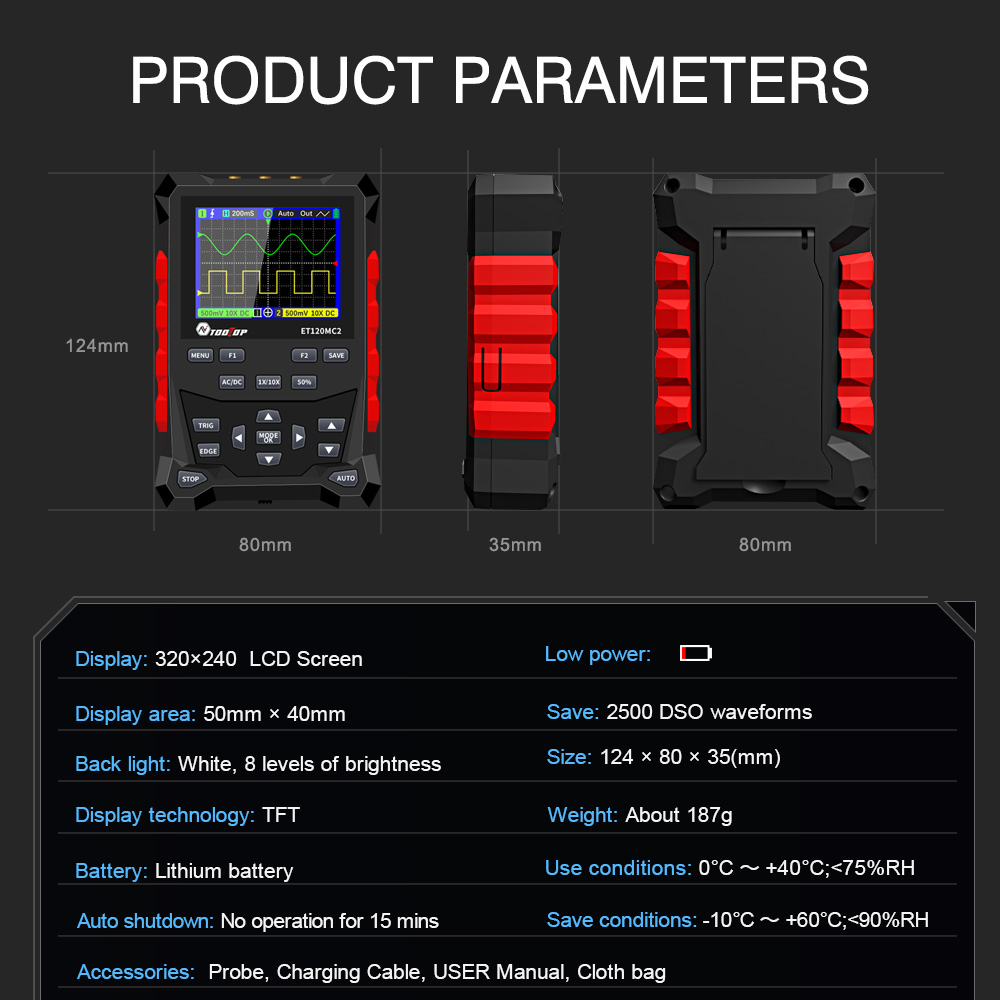

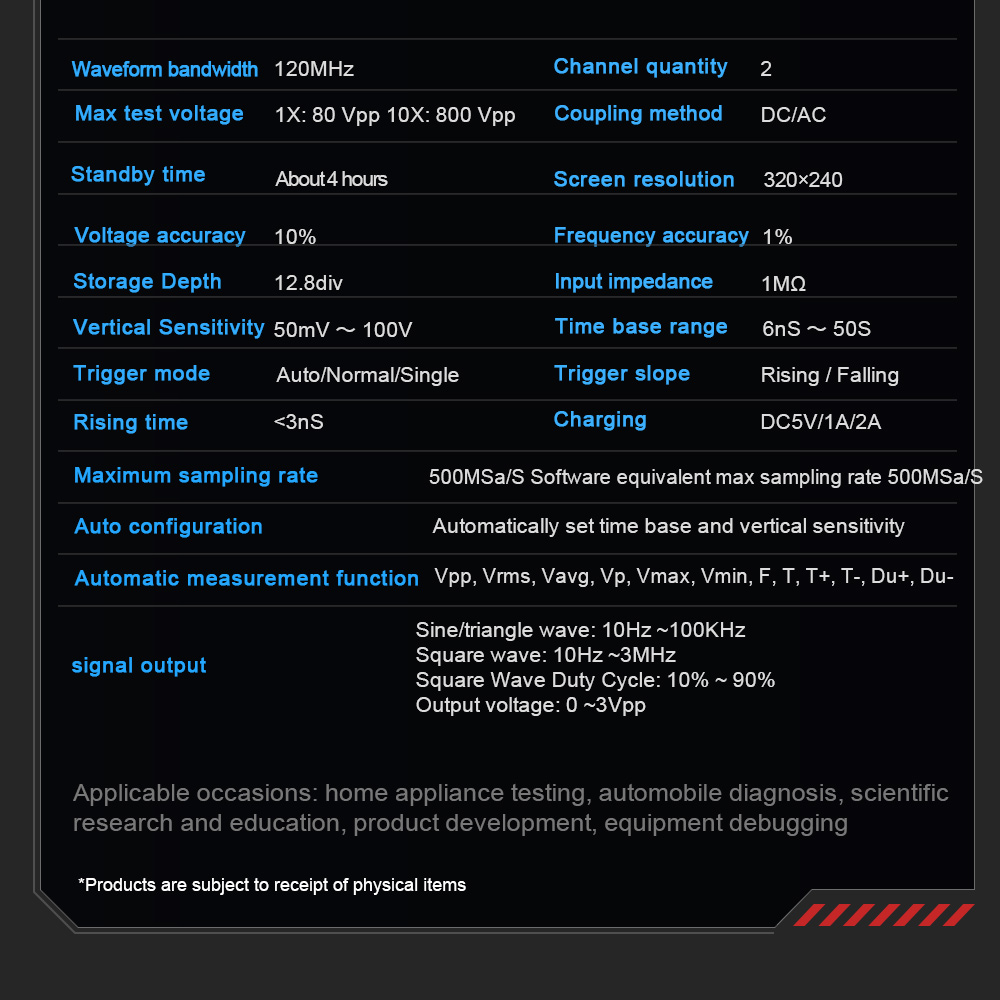

ET120MC2:
Näyttö: 320×240 LCD-värinäyttö
Näyttöalueen koko: 50mm × 40mm
Näyttötekniikka: TFT, 8 kirkkaustasoa
Aaltomuodon kaistanleveys: 120MHz
Kanavien määrä: 2
Enimmäisnäytteenottotaajuus: 500MSa/s
Jännitemittausalue: 1X: 80Vpp | 10X: 800Vpp
Pystysuuntainen herkkyys: 50mV – 100V
Tallennussyvyys: 12.8div
Tuloimpedanssi: 1MΩ

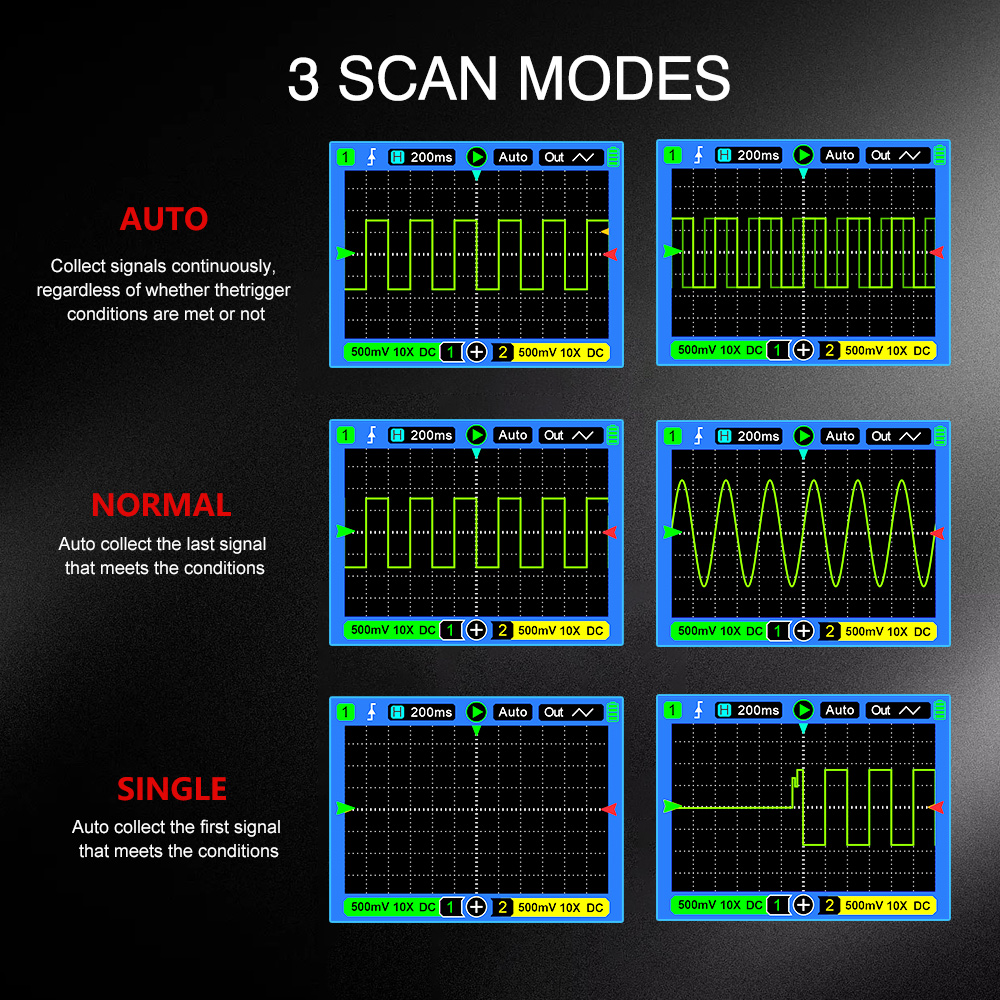

Laukaisutilat: automaattinen / normaali / yksittäinen
Aikaperustan alue: 6nS – 50S
Nousuaika: <3nS
Toiminnot: automaattinen mittaus (Vpp, Vrms, Vavg jne.), signaalilähtö

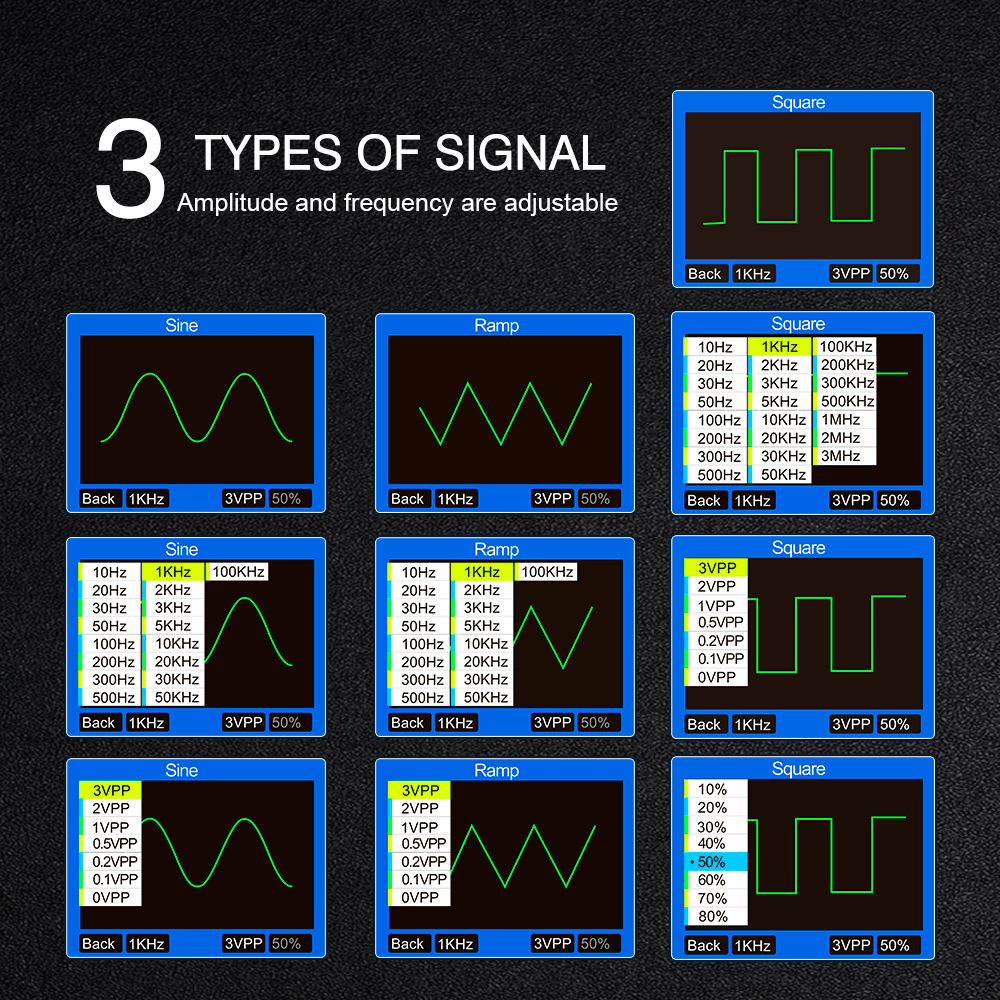

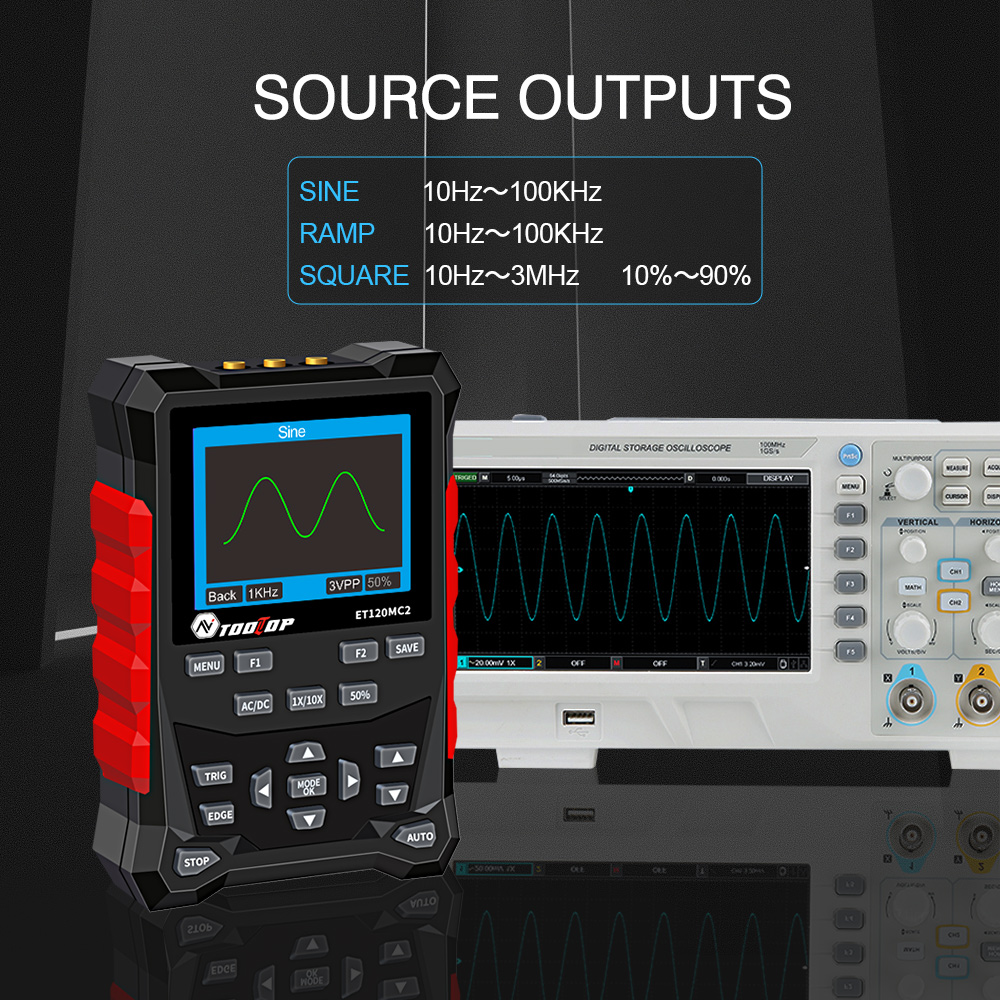

Signaalilähtö: 10Hz – 100KHz siniaallot / kolmioaallot, taajuus säädettävissä
Latausvaatimus: DC5V/1A/2A

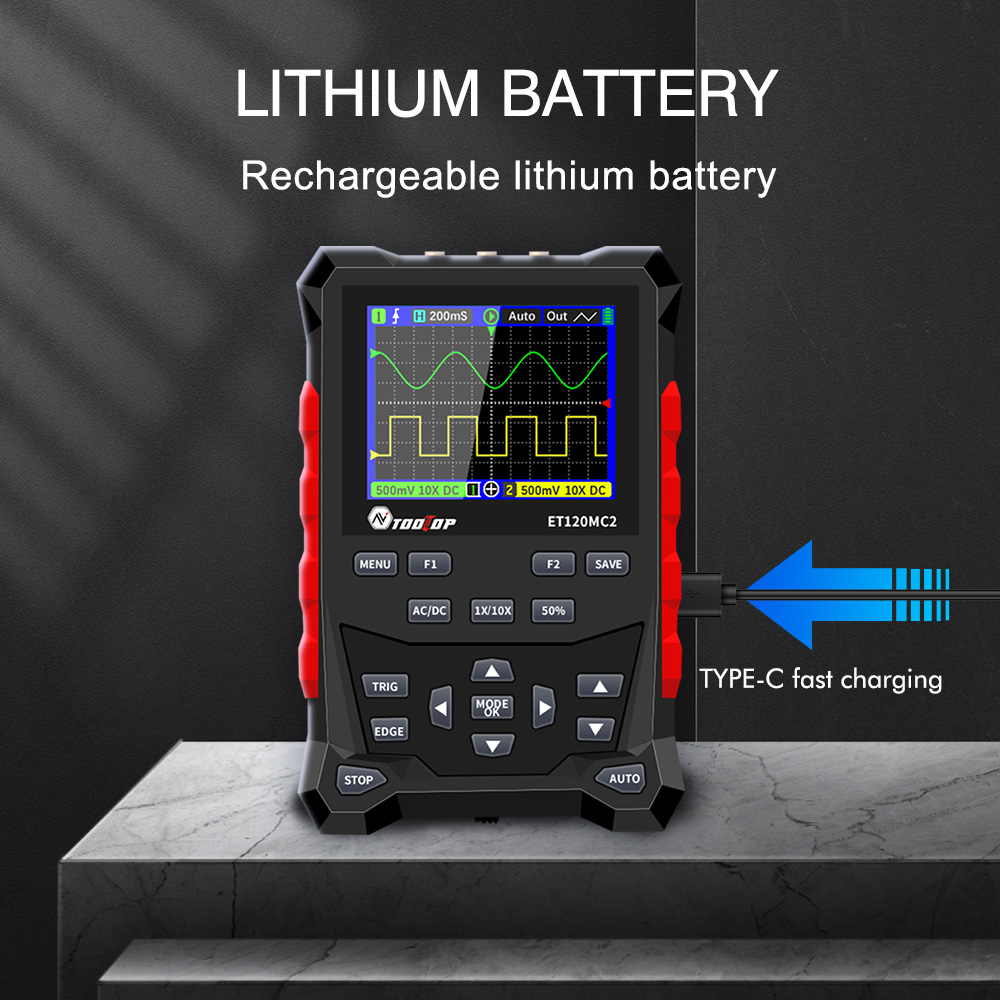

Akun tyyppi: uudelleenladattava litiumakku, noin 4 tunnin valmiusaika
Mitat: 124mm × 80mm × 35mm
Paino: noin 187g
Käyttöolosuhteet: 0°C – 40°C (<75% RH)
Säilytysolosuhteet: -10°C – 60°C (<90% RH)

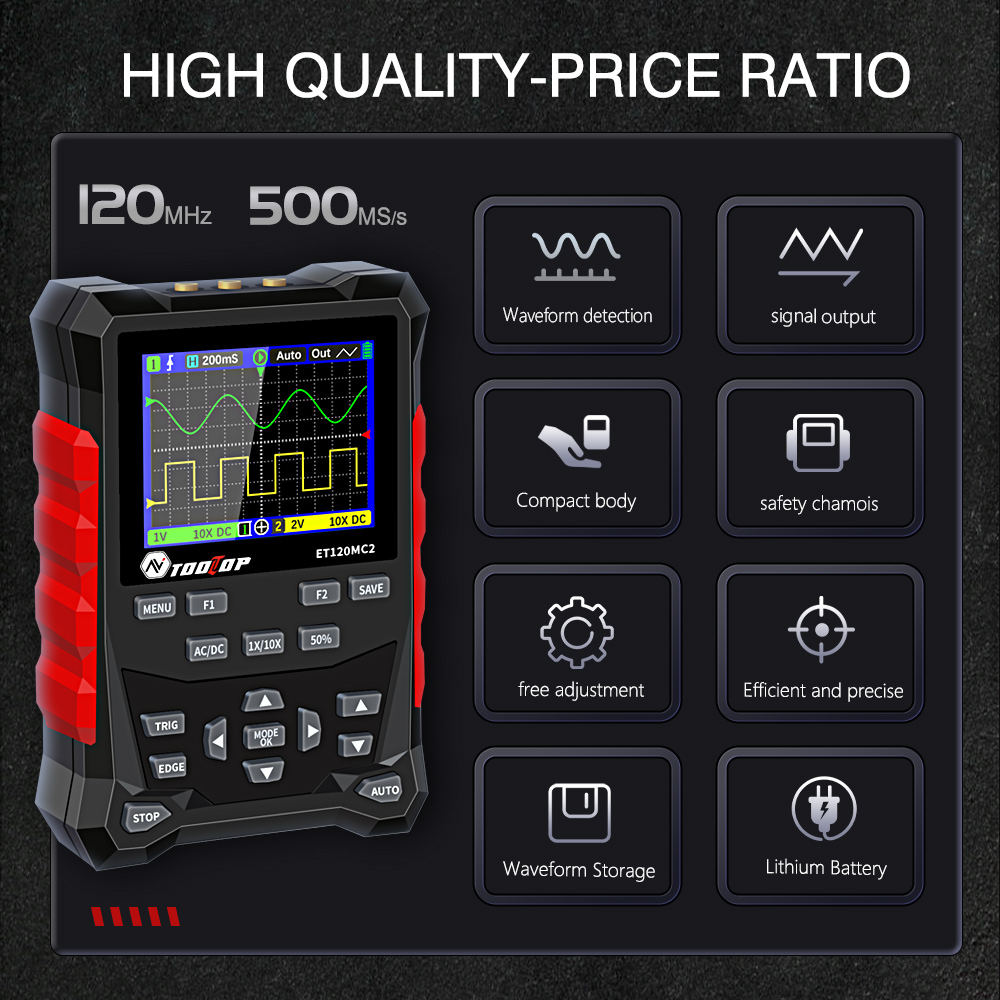

Ominaisuudet:

1. Terävä TFT-värinäyttö
Laite on varustettu 320×240 LCD-värinäytöllä, joka tarjoaa selkeän kuvan ja hyvän luettavuuden erilaisissa käyttöympäristöissä.

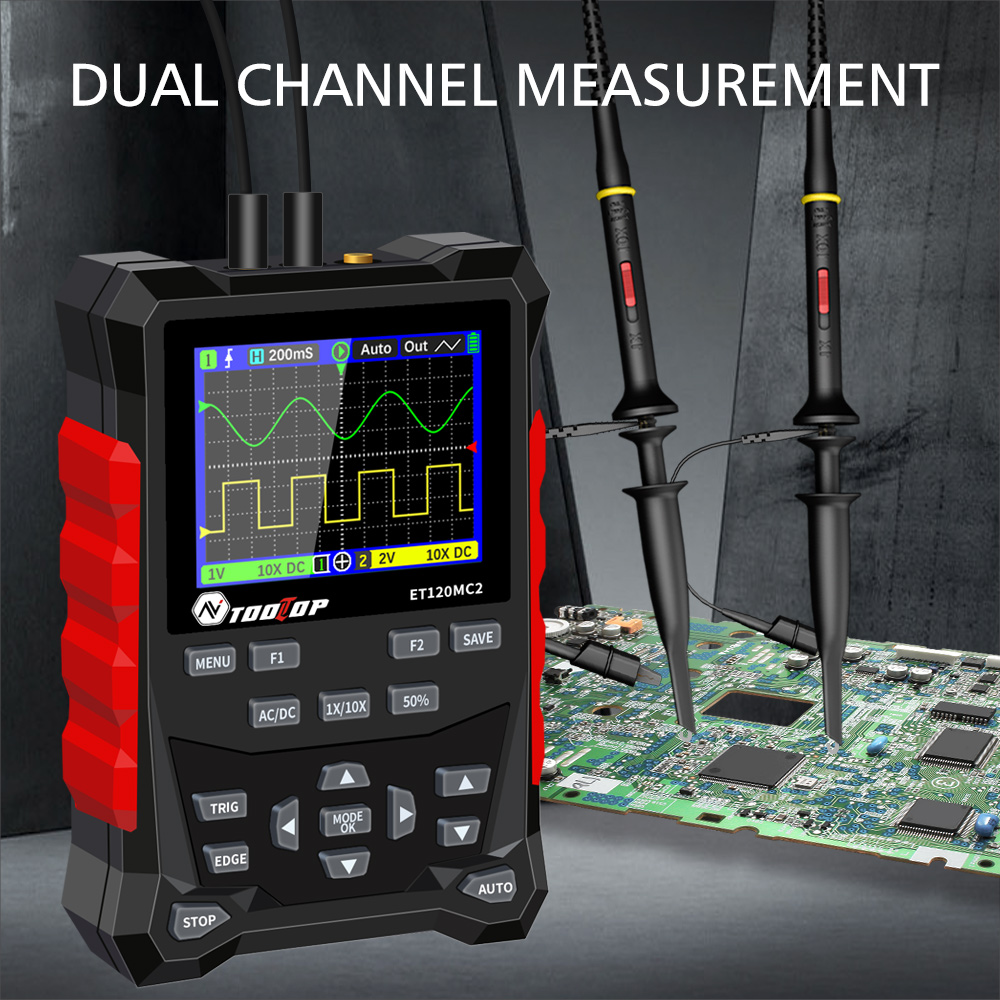

2. Laaja kaistanleveys ja kaksi kanavaa
120MHz kaistanleveys ja 500MSa/s näytteenottotaajuus mahdollistavat tarkat mittaukset, ja kahden kanavan ansiosta voit vertailla signaaleja samanaikaisesti.

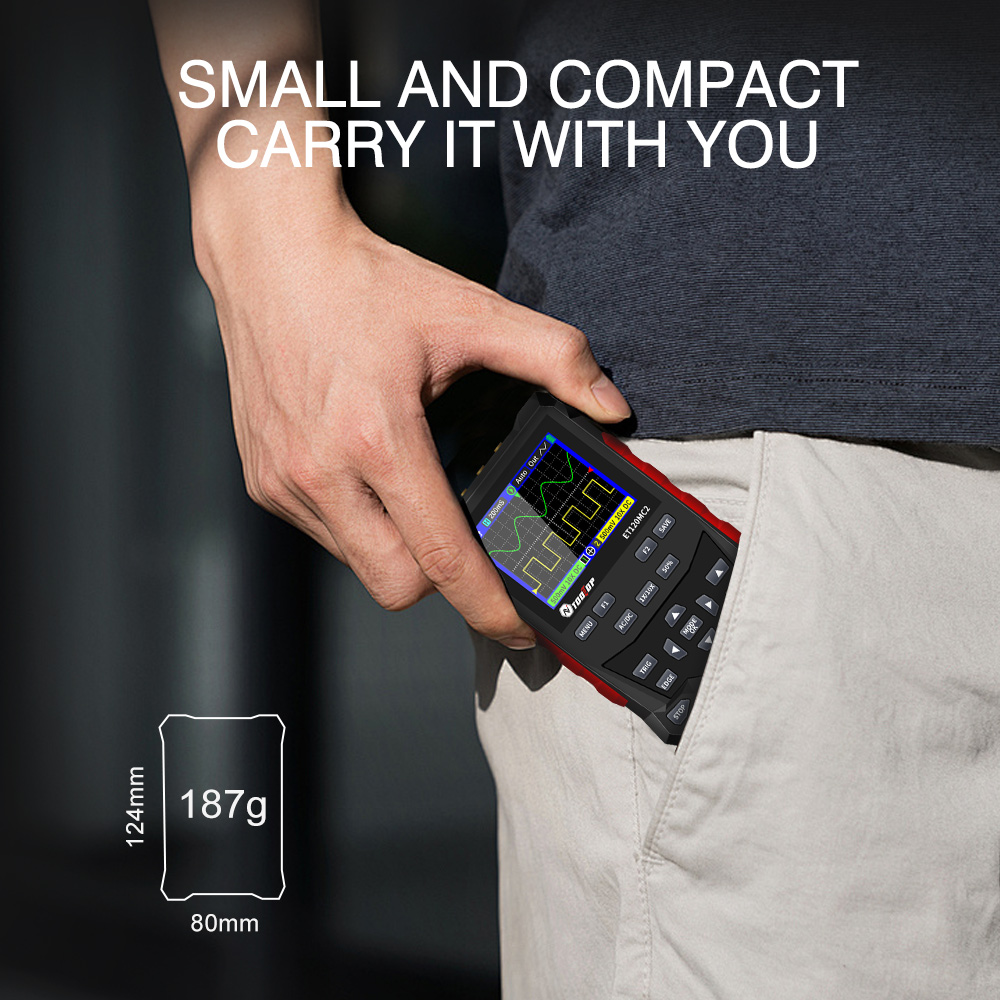

3. Kompakti ja kevyt rakenne
Koon 124mm × 80mm × 35mm ja noin 187g painon ansiosta laitetta on helppo kuljettaa mukana ja käyttää kentällä tai ahtaissa työpisteissä.

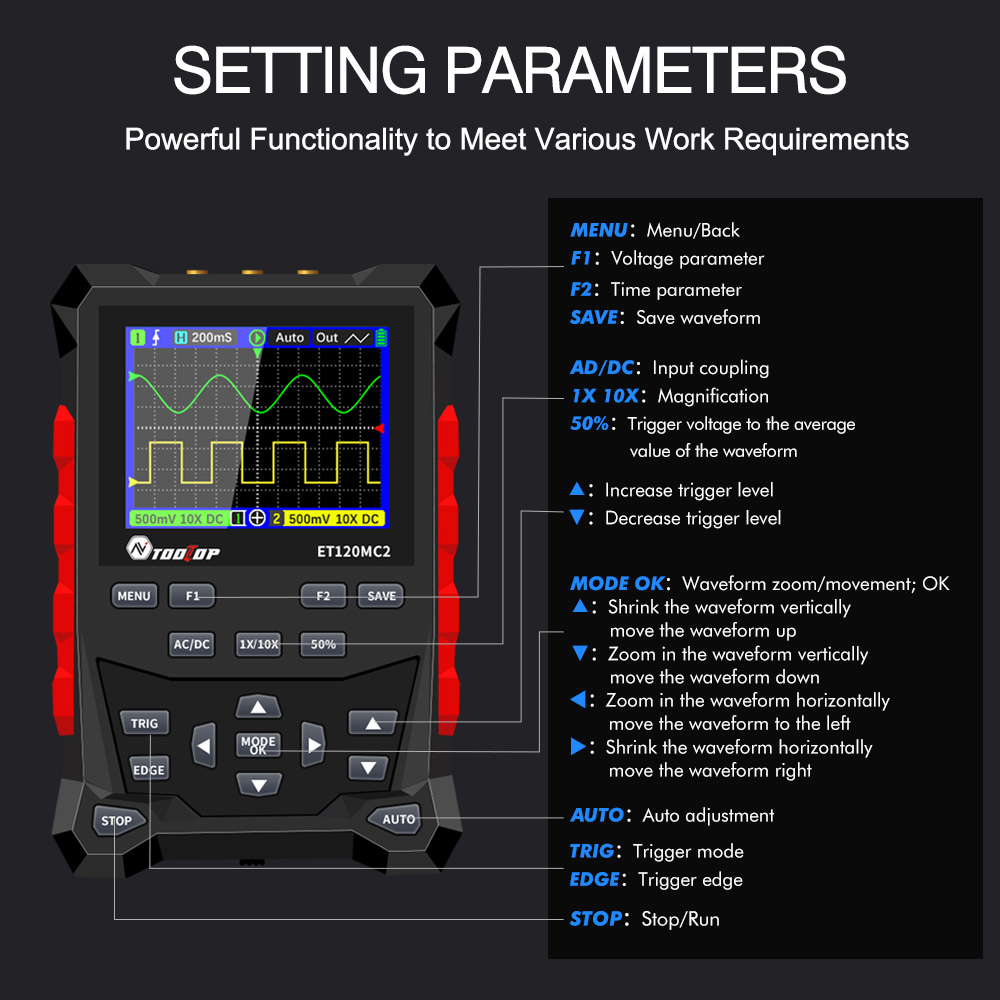

4. Helppokäyttöiset automaattitoiminnot
Automaattiset mittaustoiminnot, kuten Vpp, Vrms ja Vavg, nopeuttavat käyttöönottoa ja vähentävät manuaalisten säätöjen tarvetta.

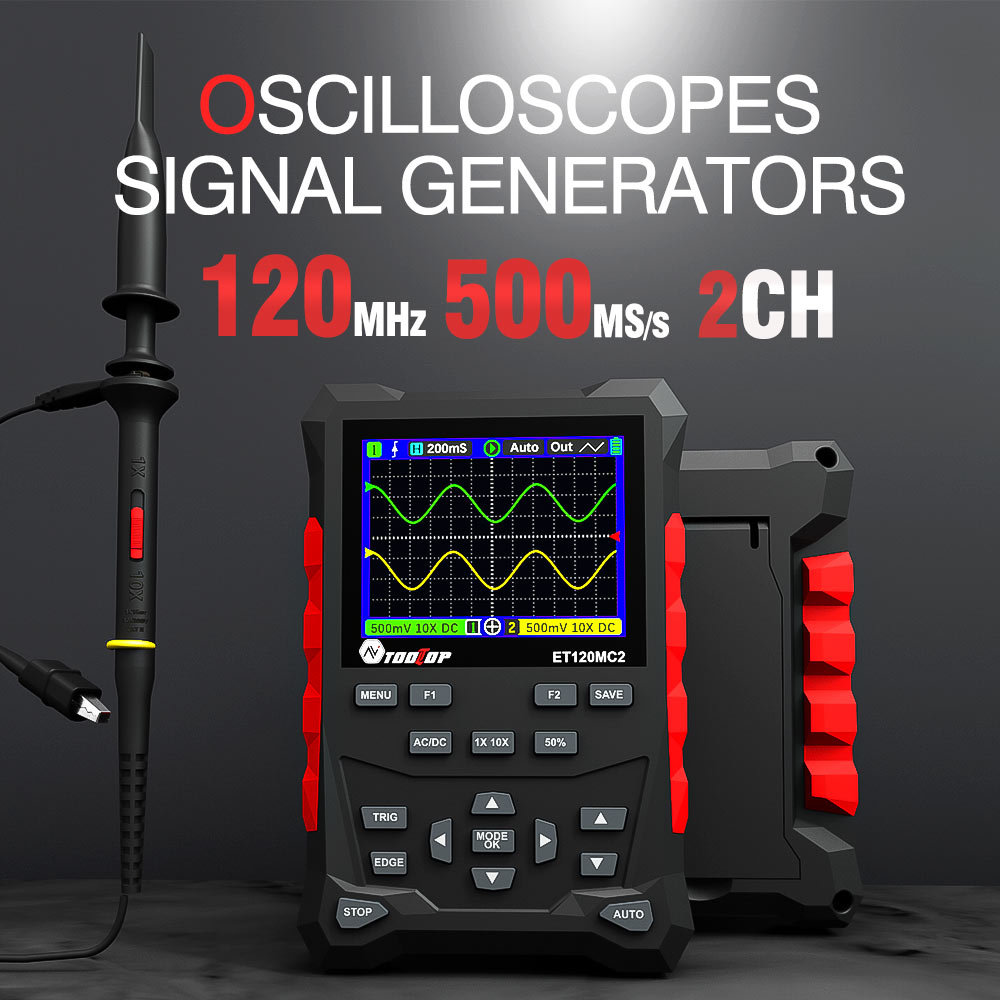

5. Monipuoliset signaalilähdöt
Sisäänrakennettu signaaligeneraattori tuottaa siniaaltoja ja kolmioaaltoja taajuusalueella 10Hz – 100KHz, mikä tukee erilaisia testaus- ja opetus­tilanteita.

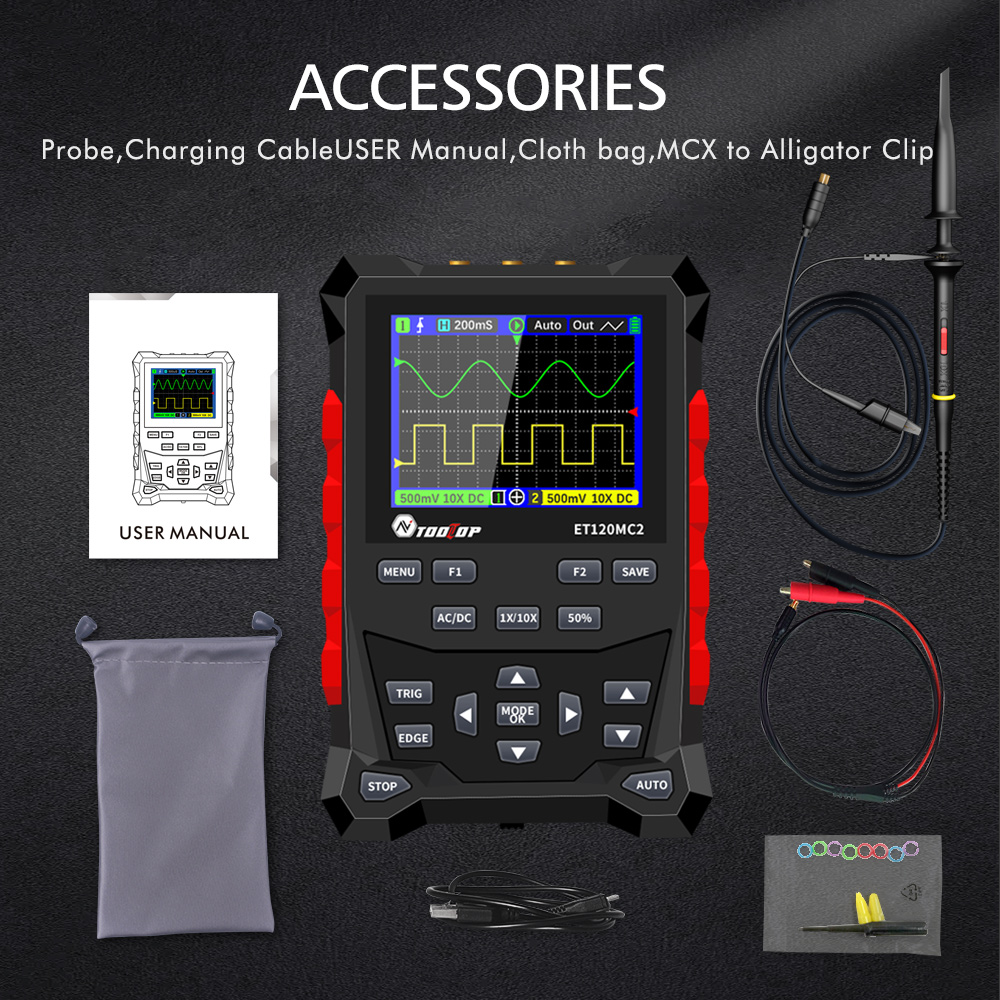

Pakkauksen sisältö:

1 x oskilloskooppi （valinnainen）
1 x oskilloskooppikoetin
1 x latauskaapeli
1 x käyttöohje
1 x säilytyspussi

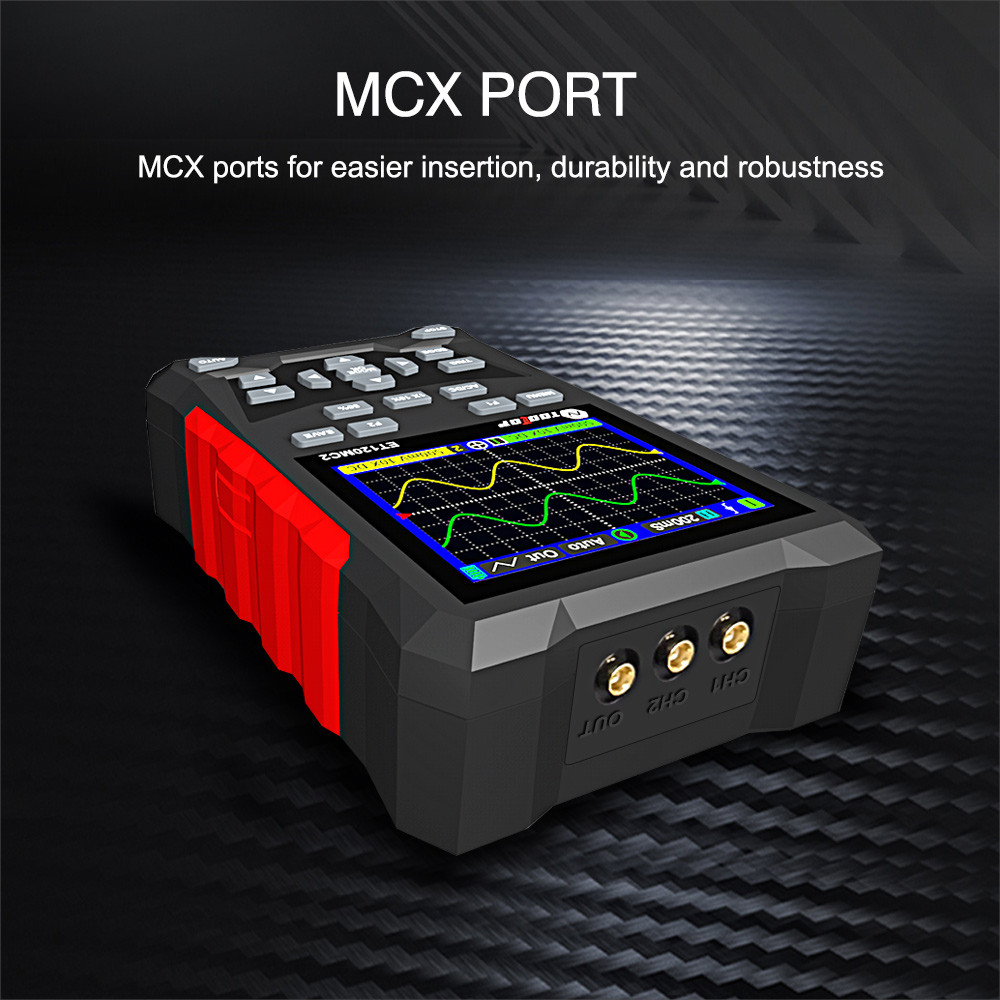

1 x MCX–hauenleuka-kaapeliadapteri
