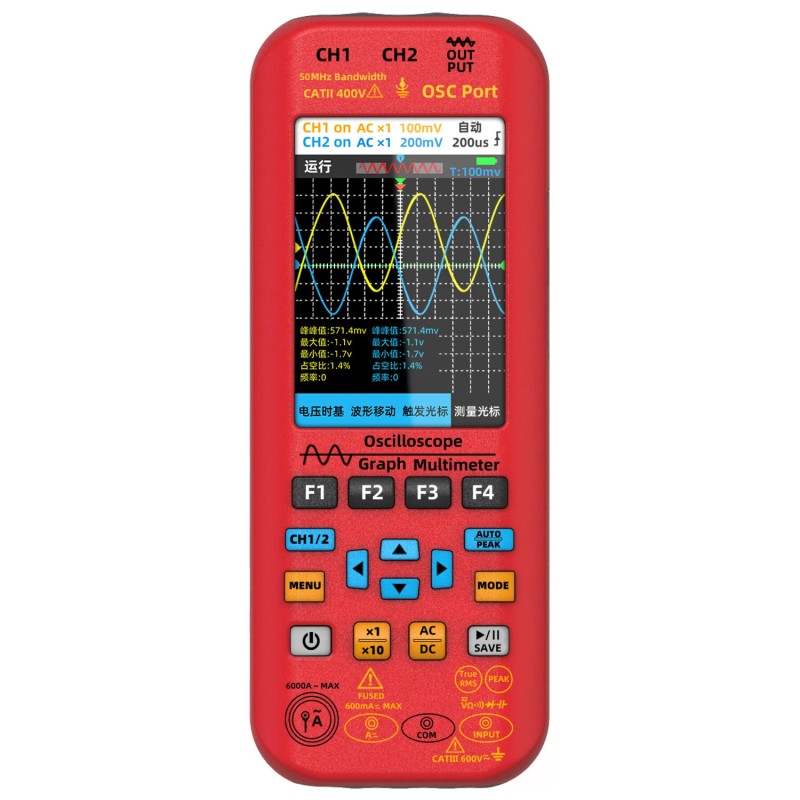

BSIDE O9 kolmitoiminen kannettava oskilloskooppi yleismittari signaaligeneraattori 50 MHz 250MSa/s 3,98 tuuman näyttö

Kuvaus:

Tämä laite yhdistää samaan runkoon oskilloskoopin, signaaligeneraattorin ja automaattialueella toimivan yleismittarin. Sillä voidaan samanaikaisesti mitata useita sähköisiä suureita, tallentaa ja tarkastella aaltomuotoja sekä näyttää mitatut arvot ja signaalimuodot selkeästi. Monitoiminen rakenne sisältää automaattialueen, 20000 lukeman True RMS -mittauksen, datan pito- ja automaattisammutus­toiminnot. Laite tukee jännitteen, vastuksen, kapasitanssin, virran, lämpötilan, True RMS -arvon, diodien sekä jatkuvuuden testausta. Soveltuu hyvin elektroniikkapiirien testaukseen ja viritykseen, vikojen etsimiseen ja korjaamiseen sekä viestintälaitteiden ja tietokoneiden huoltoon ja opetus- ja harjoittelukäyttöön.

BSIDE O9 -käyttöohje:

>>Klikkaa tästä ladataksesi BSIDE O9 -käyttöohjeen<<

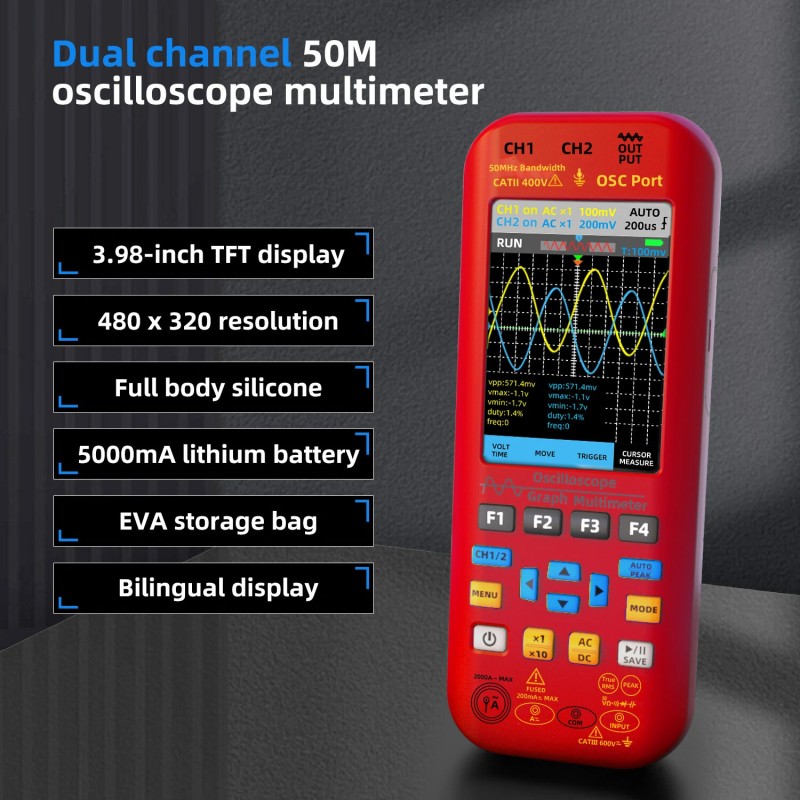

Avainominaisuudet:

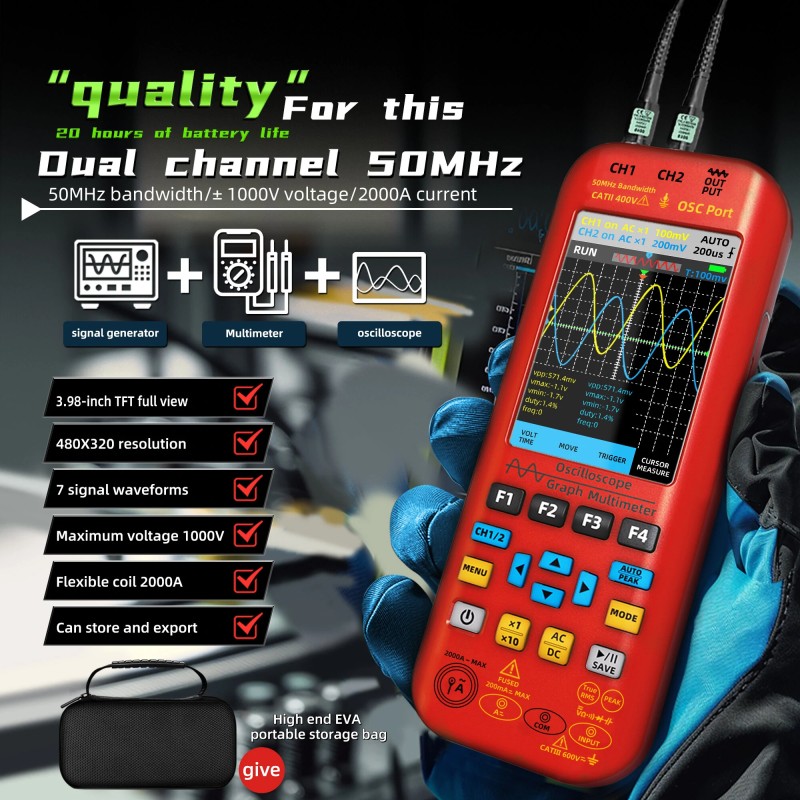

- 3-in-1: 50MHz oskilloskooppi, 20000 lukeman yleismittari ja tarkka signaalilähde samassa laitteessa

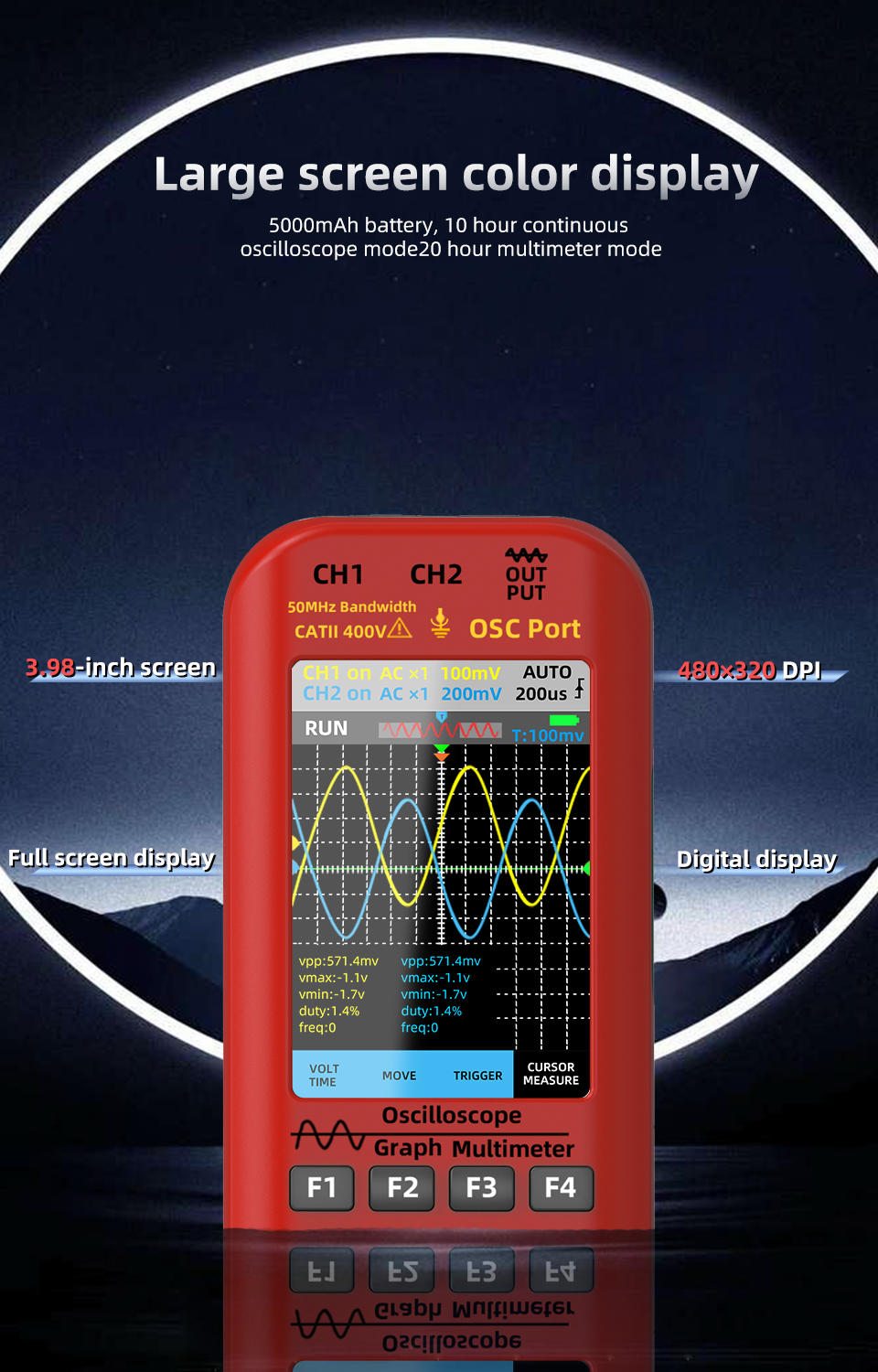

- 3.98-tuumainen TFT-näyttö selkeään aaltomuotojen ja mittaustulosten tarkasteluun
- True RMS -mittaus, automaattialue, datan pito, taustavalo ja automaattinen sammutus
- Laajat mittaustoiminnot: jännite, virta, vastus, kapasitanssi, lämpötila, diodit ja jatkuvuus
- Kaksikanavainen 2*50MHz oskilloskooppi USB-liitännällä ja FFT-spektrianalyysillä
- Sisäänrakennettu ladattava akku, Type-C -lataus ja mukana suojakotelo kuljetusta varten

Ominaisuudet:

3-in-1-rakenne ja monipuolinen mittaus:

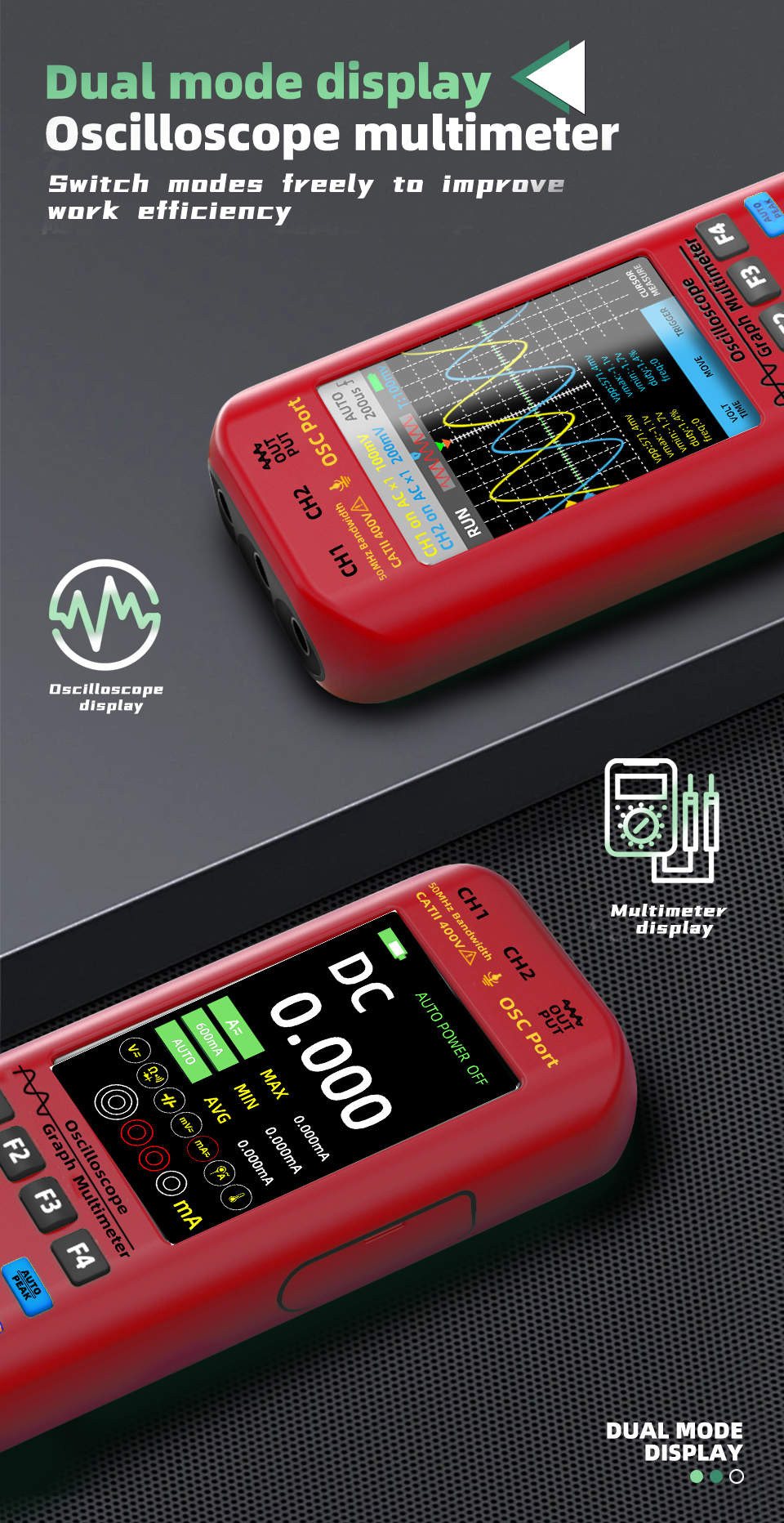

Laite yhdistää 50MHz kaistanleveyden oskilloskoopin, 20000 lukeman yleismittarin ja tarkan signaalilähteen samaan runkoon. 3.98-tuumainen TFT-näyttö mahdollistaa mittaustulosten ja aaltomuotojen monipuolisen ja tarkan tarkastelun. Rakenne sopii sekä ammattimaiseen testaamiseen että opetus- ja harjoituskäyttöön.

Oskilloskooppitoiminnot:

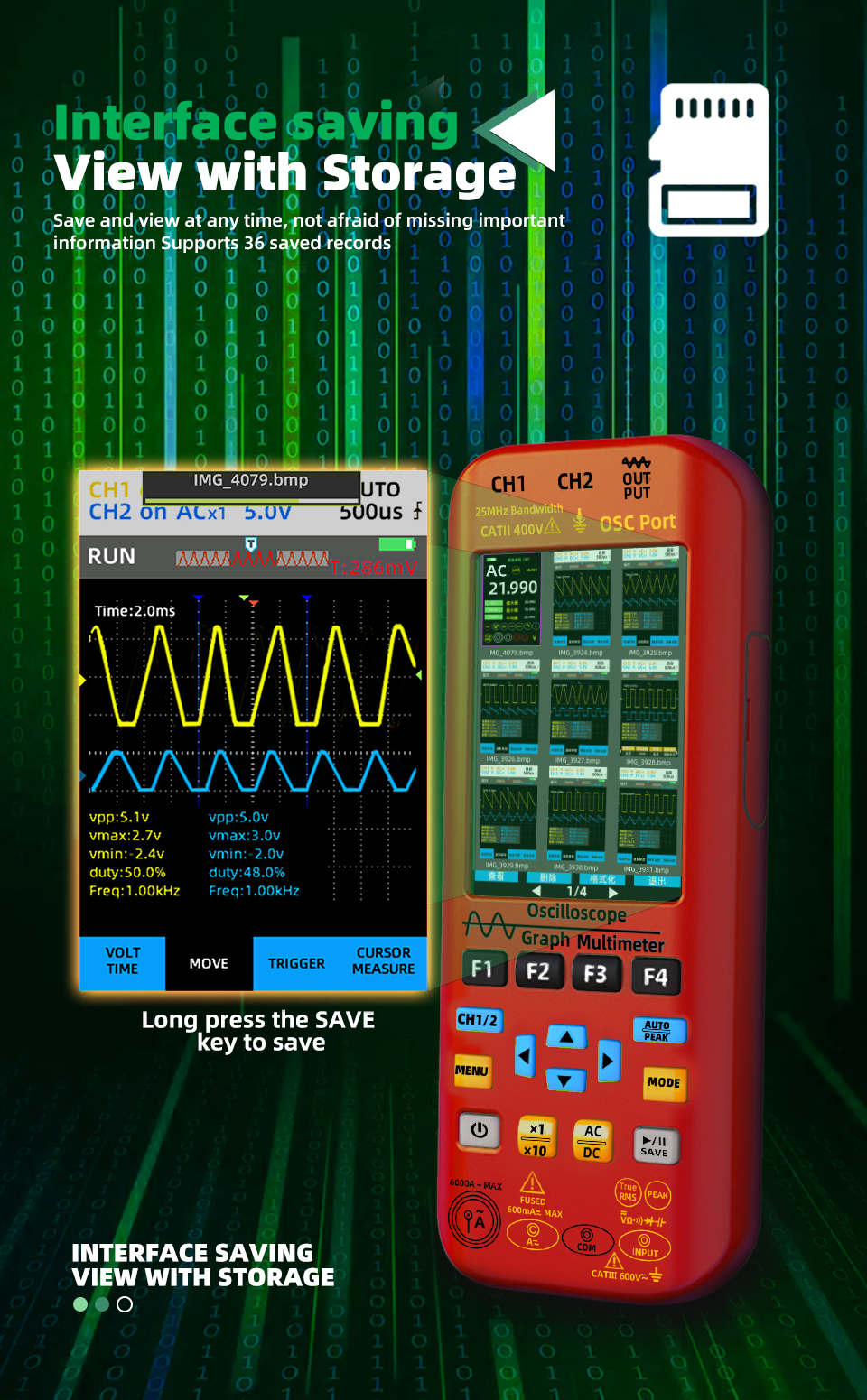

Mahdollistaa aaltomuotokuvien tallennuksen, tarkastelun ja poistamisen, mikä helpottaa mittausdatan hallintaa. Tukee 4 sivua tallennettuja tietueita. Oskilloskooppikuvia voidaan hallita suoraan laitteessa tai siirtää USB-kaapelin kautta tietokoneelle jatkoanalyysiä varten.

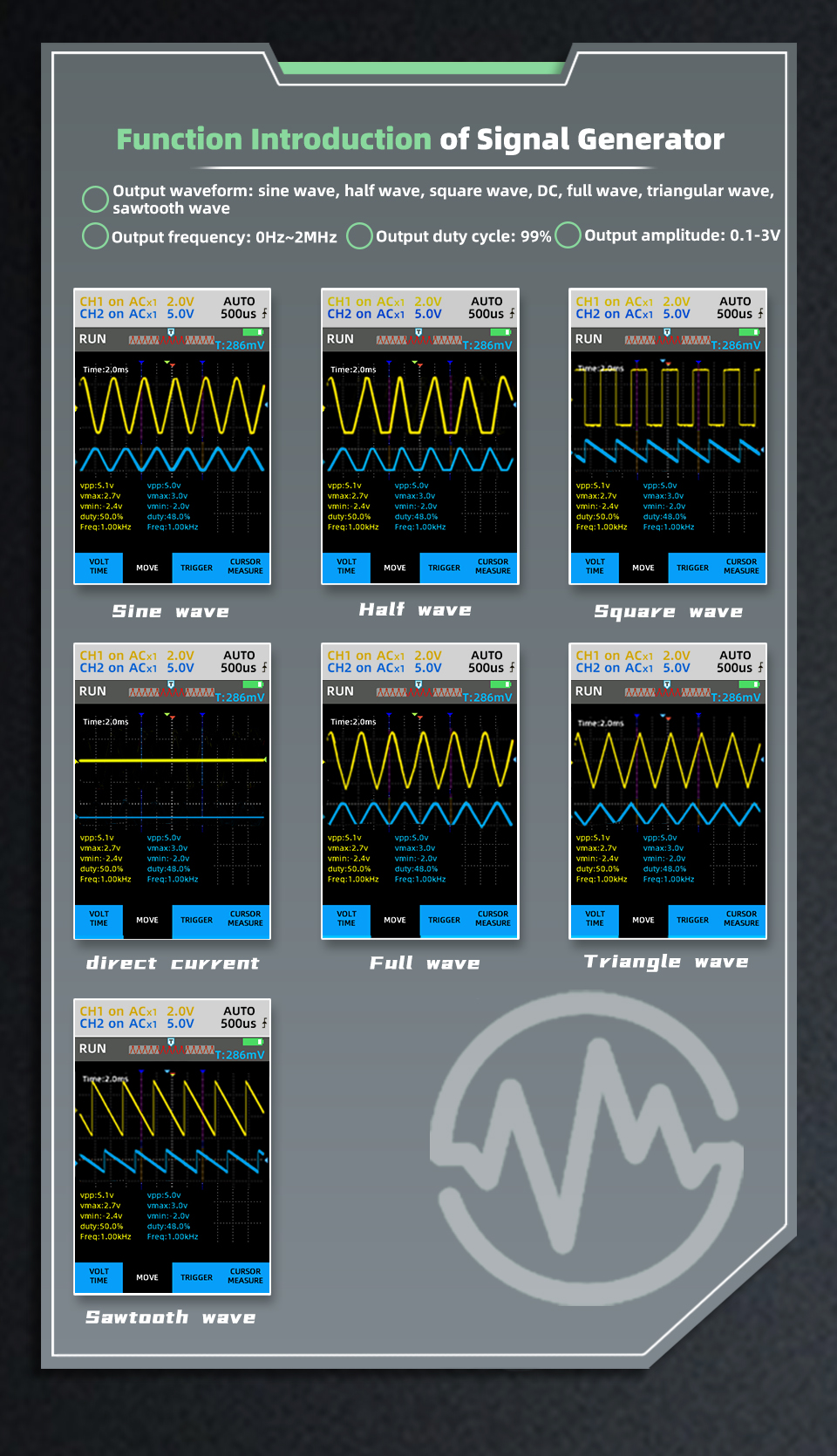

Signaalilähde:
Signaaligeneraattori tuottaa 7 erilaista säädettävää aaltomuotoa: siniaalto, neliöaalto, sahalaita-aalto, puoliaalto, täysiaalto, kolmioaalto ja tasavirtasignaali. Tämä mahdollistaa erilaisten signaaliympäristöjen simuloinnin, järjestelmävasteiden arvioinnin ja havainnollistavan käytön opetuksessa.

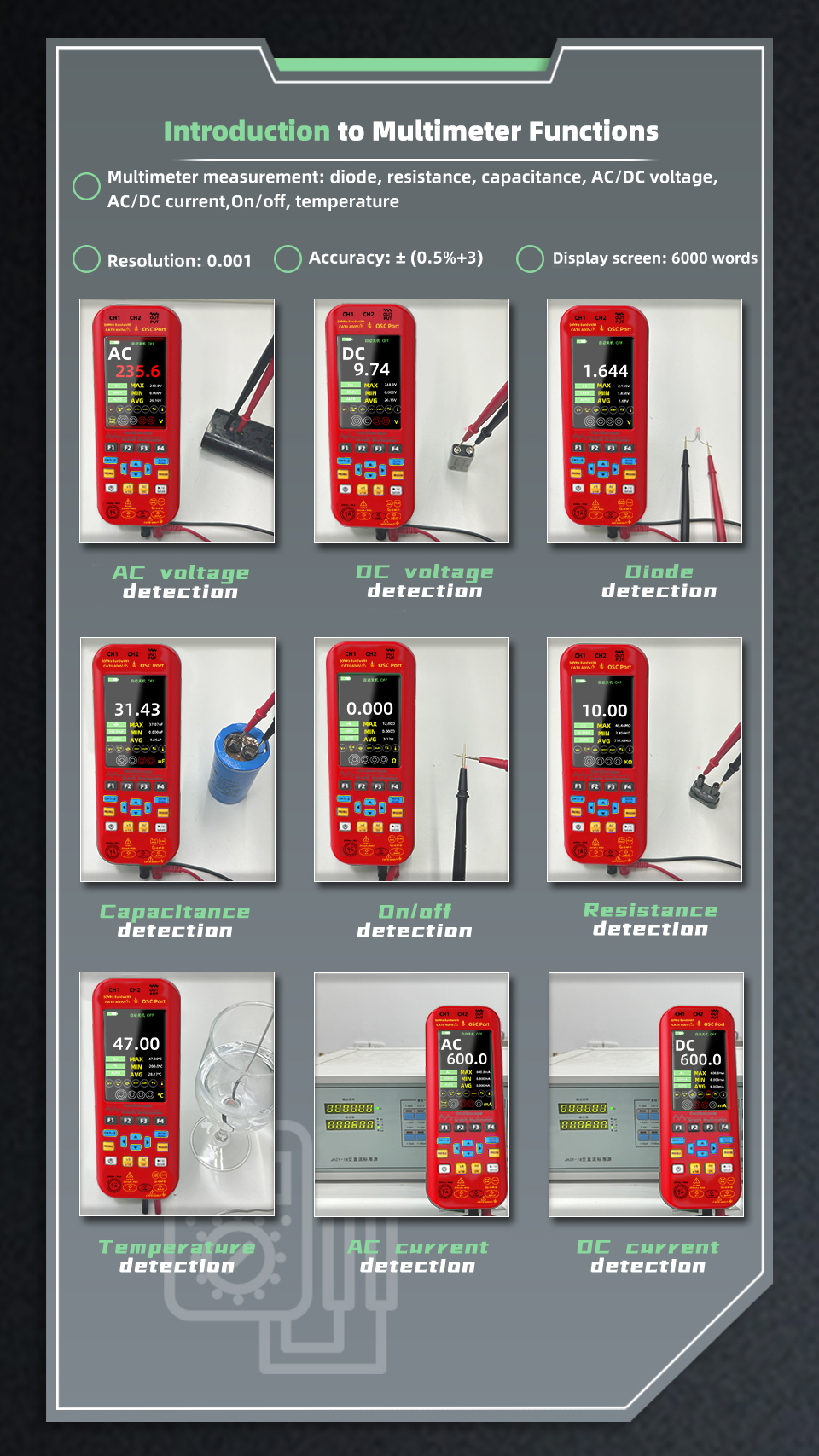

Yleismittaritoiminnot:

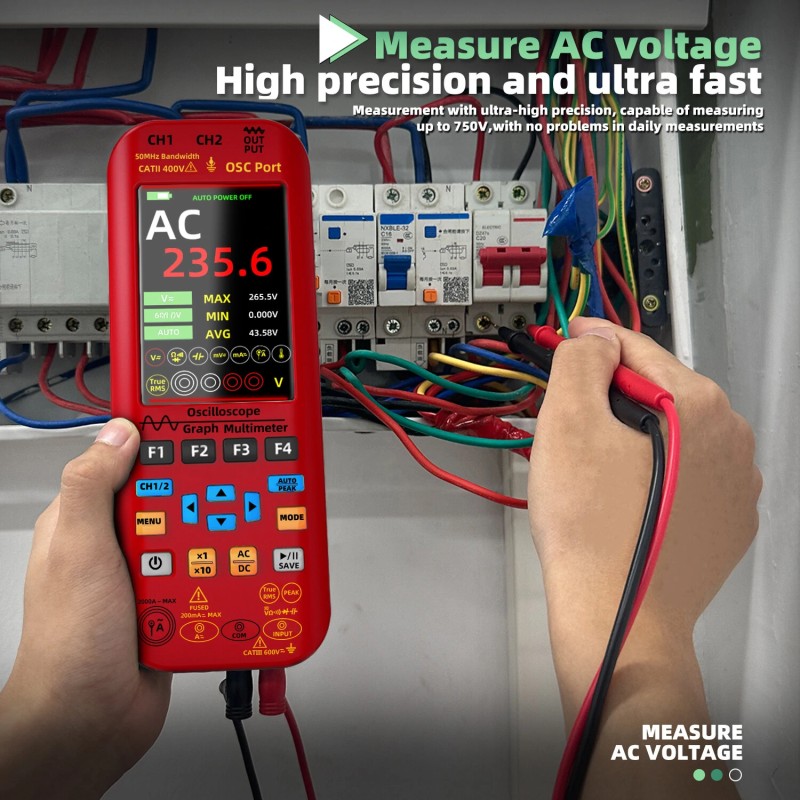

Tukee tasajännitteen, vaihtojännitteen, tasavirran, vaihtovirran, vastuksen, kapasitanssin ja lämpötilan mittausta sekä dioditestiä ja jatkuvuustestiä. Soveltuu elektroniikan huoltoon, kunnossapitoon, viritykseen ja tutkimuskäyttöön. Lisäksi käytettävissä ovat True RMS -mittaus, näytön taustavalo, alhaisen akun varoitus ja automaattinen sammutus.

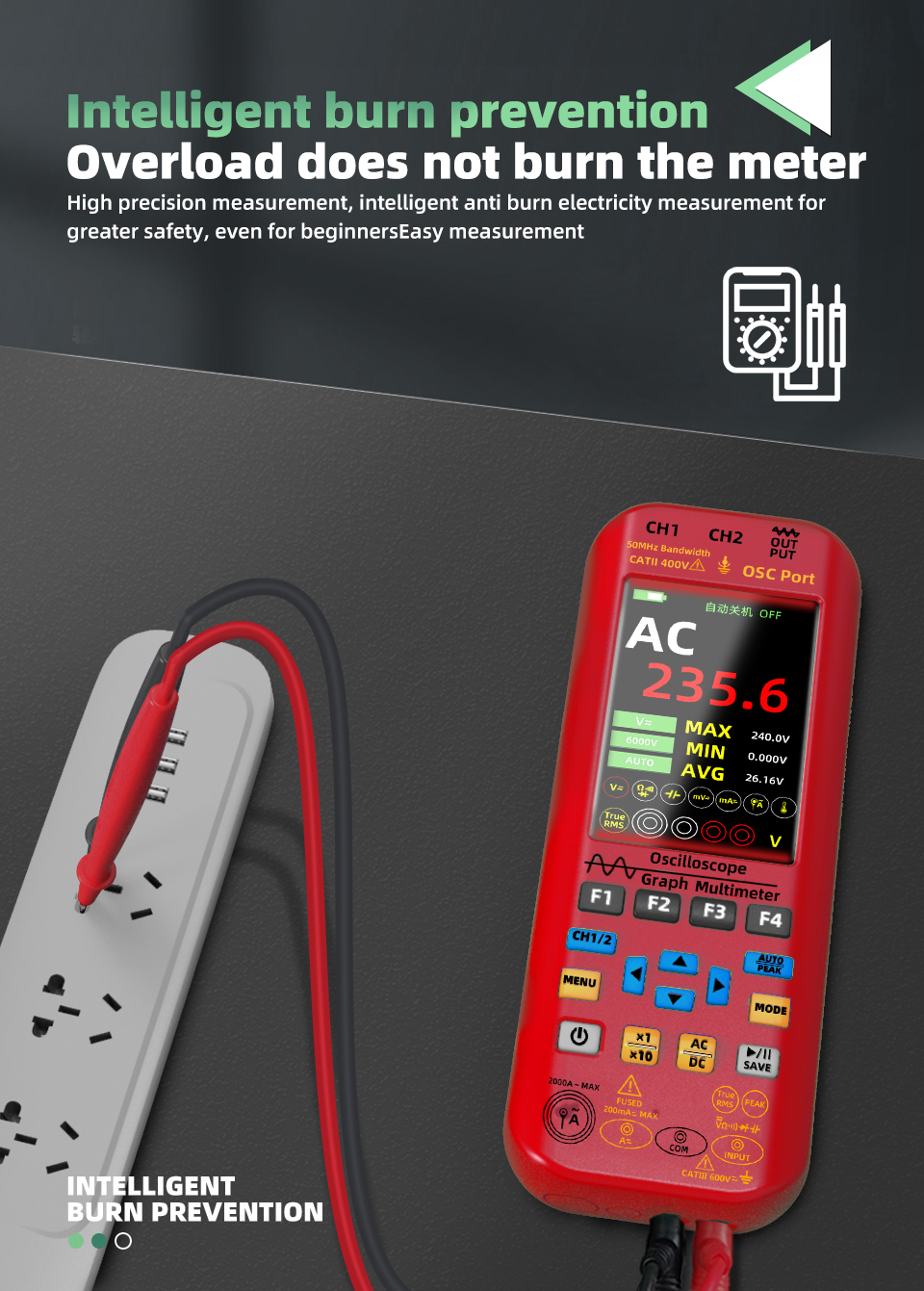

Älykäs ylikuormitussuojaus:

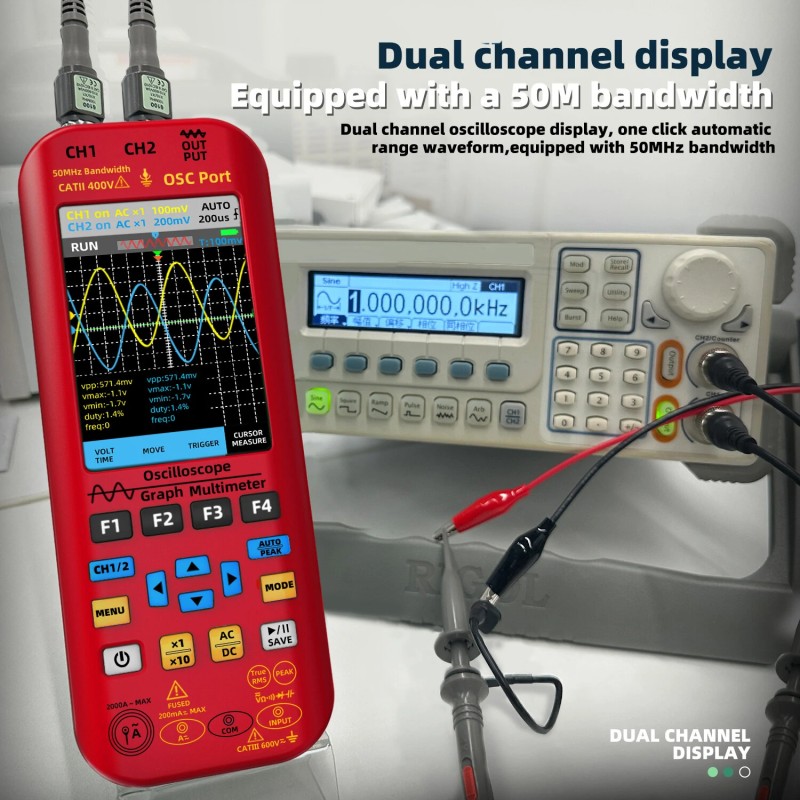

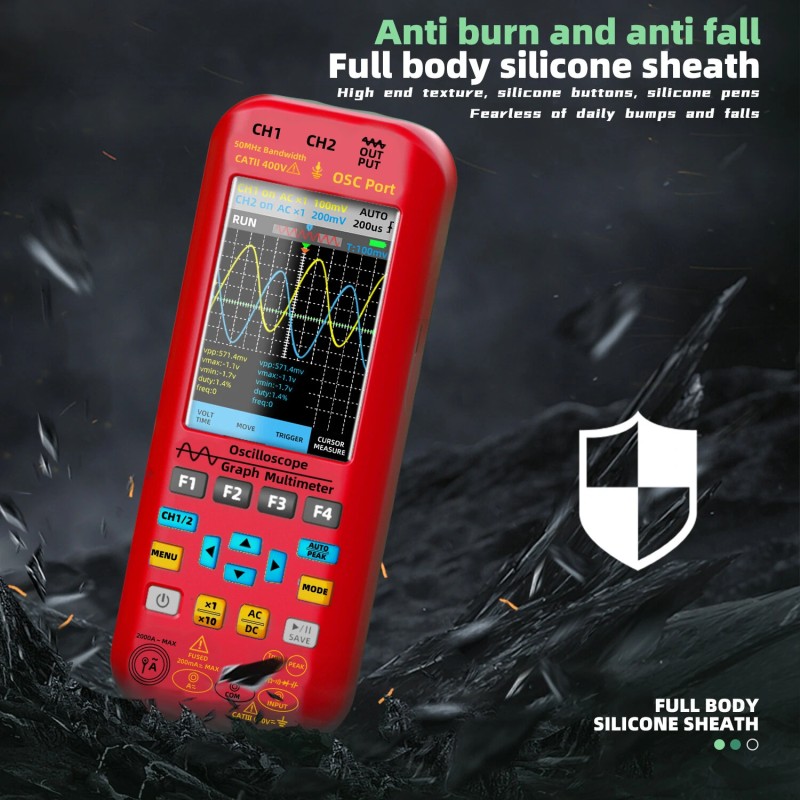

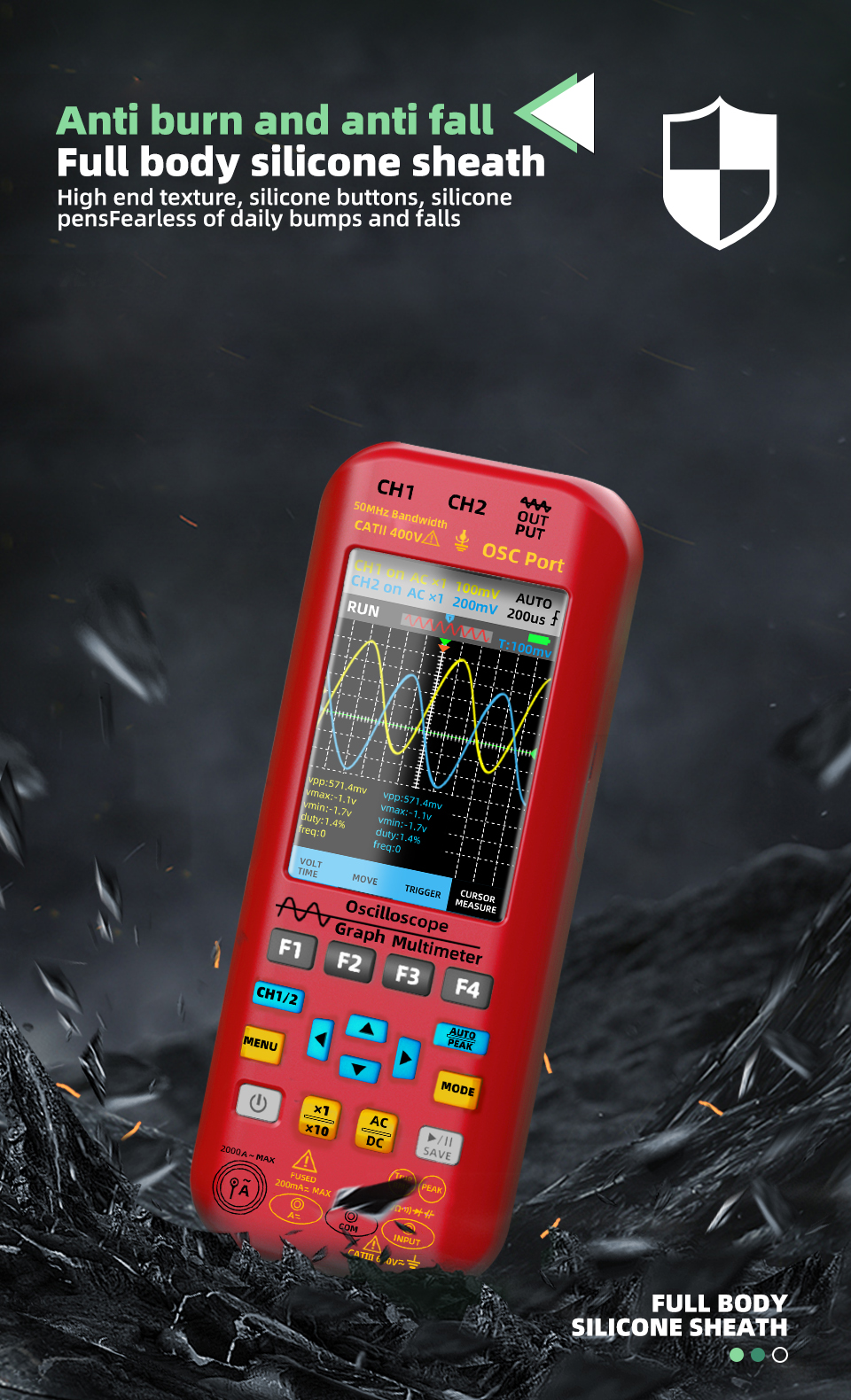

Kaksikanavainen 2*50MHz kaistanleveys, eristetyt kanavat, jotka vähentävät keskinäistä häiriötä ja parantavat mittauksen tarkkuutta. Iskunkestävä silikonikuori suojaa laitetta ja helpottaa sen kantamista vaativissakin olosuhteissa. Älykäs suojaustoiminto parantaa käyttäjän turvallisuutta.

Tehokas data-analyysi ja tallennus:
Laite tukee FFT-spektrianalyysiä, matemaattisia toimintoja, kursorimittausta, X–Y-tilaa ja muita analyysitoimintoja. Tehokas aaltomuotolaskenta mahdollistaa reaaliaikaisen ja tarkan prosessoinnin, mikä helpottaa monimutkaisten signaalien analysointia ja vianetsintää.

Helppokäyttöisyys ja tehokas laukaisu:
Käyttöliittymä on selkeä ja intuitiivinen. Yhden painikkeen Auto-toiminto nopeaan asetukseen ja useat laukaisutilat erilaisiin mittaustarpeisiin. Datan visualisointi ja tarkka muisti toiminto tallentavat mittausparametrien muutokset reaaliaikaisesti ja esittävät ne selkeänä trendikuvaajana.

Ladattava akku ja hyvä siirrettävyys:

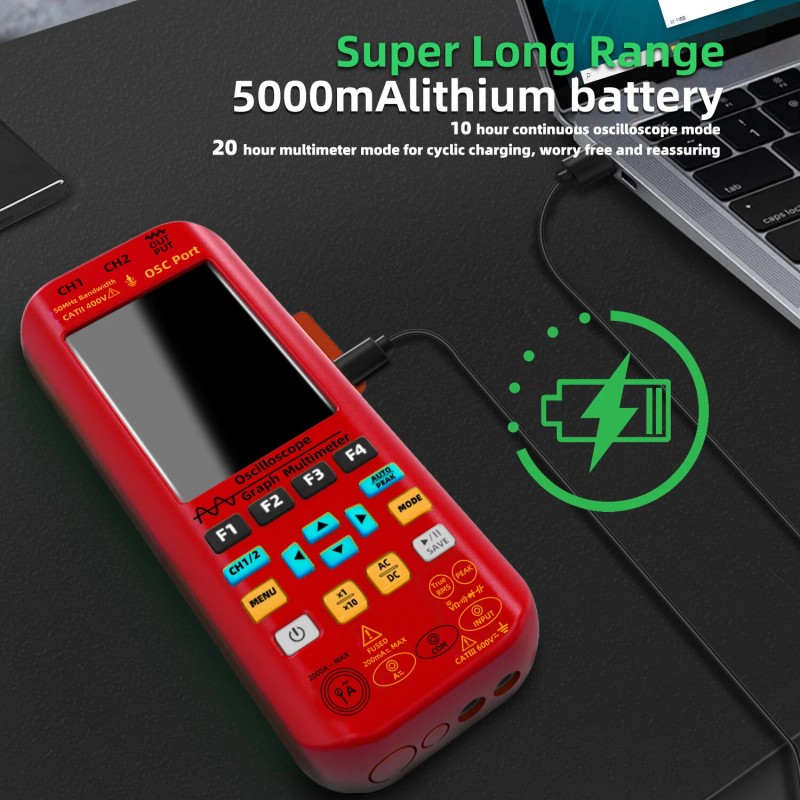

Sisäänrakennettu suuren kapasiteetin litiumakku tarjoaa pitkän käyttöajan. Kevyt ja kompakti rakenne helpottaa laitteen kuljettamista. Lataus tapahtuu Type-C -kaapelilla. Soveltuu laboratorioihin, opetukseen sekä tee se itse -huolto- ja mittaustöihin, esimerkiksi elektroniikkapiirien testaukseen ja viritykseen sekä elektroniikan, viestintälaitteiden ja tietokoneiden huoltoon.

Tekniset tiedot:

Nimi: 3-in-1-yleismittari
Materiaali: muovi + silikoni

Perusparametrit:
Akku: 2 x sisäänrakennettu 6000mAh akku (sisältyy)
Näytön koko ja tarkkuus: 3.98 Inch TFT -näyttö
Näyttöarvo: 20000 count
Näytön taustavalo: kyllä
Alhaisen akun muistutus: kyllä
Automaattinen sammutus: kyllä
Käyttölämpötila: 0–40℃, ＜75%RH
Säilytyslämpötila: -20℃ – 60℃, ＜80%RH
Laitteen koko: 216.6 * 84.5 * 36mm / 8.53 * 3.33 * 1.42in
Laitteen paino: 384g / 0.85lb
Pakkauksen koko: 240 * 128 * 73mm / 9.45 * 5.04 * 2.87in
Pakkauksen paino: 945g / 2.08lb

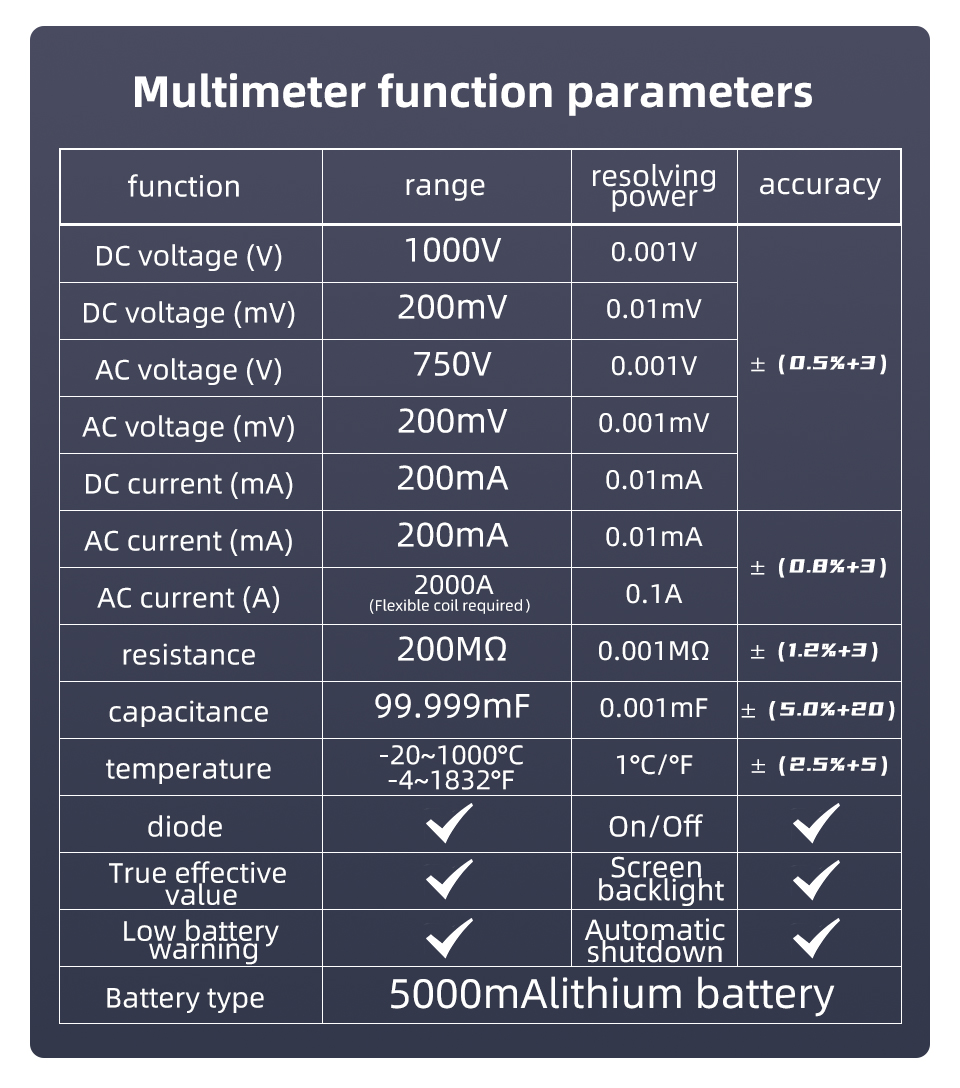

Yleismittari:
Tasajännite: 2.0000V/20.000V, ±(0.8%+3), 200.00V/1000V, ±(1.0%+5), 20.000mV, ±(1.0%+5), 200.00mV, ±(0.8%+3)
Vaihtojännite: 2.0000V/20.000V, ±(1.0%+3), 200.00V/750V, ±(1.2%+5), 20.000mV, ±(1.2%+5), 200.00mV, ±(1.0%+3)
Vaihtojännitteen taajuusvaste: 40Hz–1kHz
Tasavirta: 20.000mA/200.00mA, ±(1.0%+3)
Vaihtovirta: 20.000mA/200.00mA, ±(1.2%+5)
Joustava virtapihdi / vaihtovirta (A): 200.0A/2000A, ±(1.0%+5)
Vastus: 200.00Ω, ±(1.2%+5), 2.0000KΩ/20.000KΩ/200.00KΩ, ±(1.0%+3), 2.000MΩ/20.00MΩ, ±(1.5%+5)
Kapasitanssi: 999.99nF, ±(5.0%+20), 9.999uF/999.99uF, ±(4.5%+5), 99.999mF, ±(5.0%+10)
Lämpötila: (-20~1000℃)/(-4~1832℉), ±(2.5%+5)
Dioditesti: kyllä
Jatkuvuus: kyllä

Signaaligeneraattori:
Kanava: yksikanavainen
Taajuus: 0–2MHz
Kanava: 1
Amplitudi: 0.1V–3.0V
Neliöaallon käyttöaste: 1–99%
Signaalityypit: siniaalto, neliöaalto, sahalaita-aalto, puoliaalto, täysiaalto, tasavirtasignaalit, tasavirta
Pienin resoluutio: 1Hz

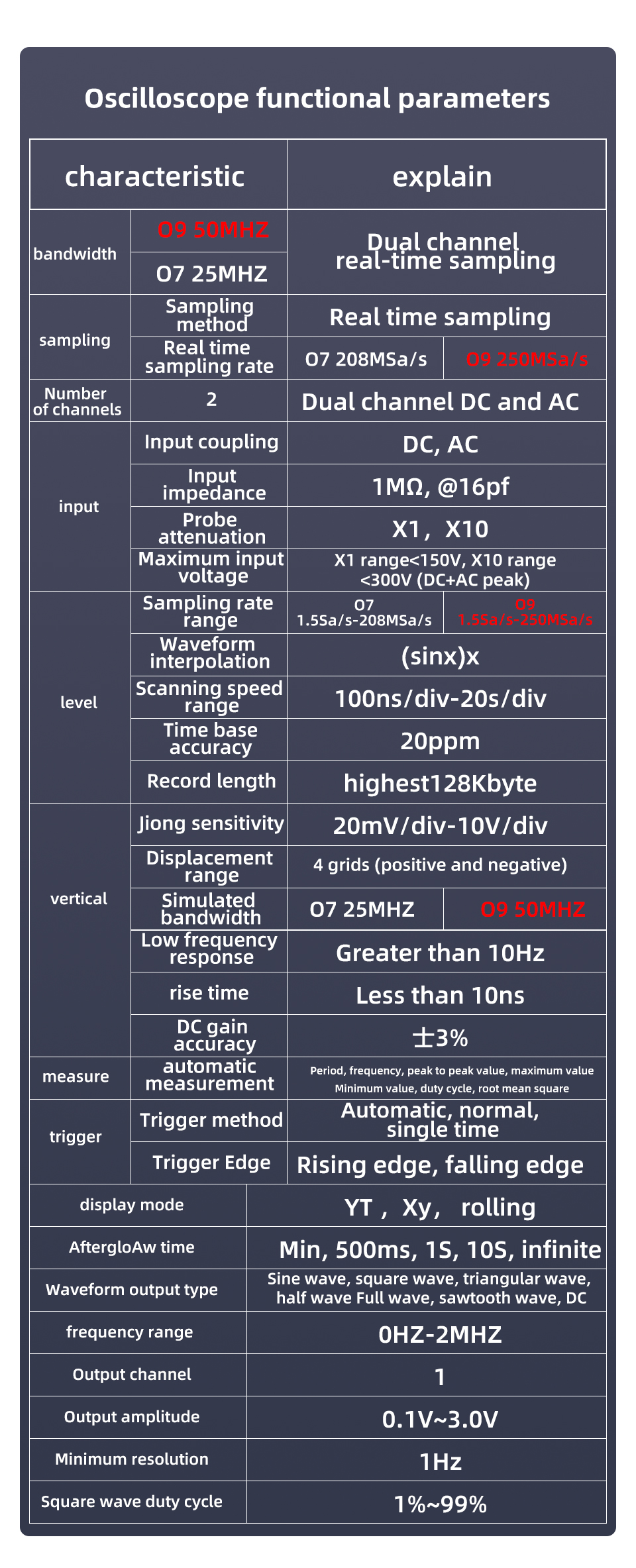

Oskilloskooppi:
Kanava: kaksikanavainen
Analoginen kaistanleveys: 50MHz
Reaaliaikainen näytteenottotaajuus: 250MSa/s
Tulojohdotus: tasavirta/vaihtovirta
Tallennussyvyys: maks. 128kByte
Tuloimpedanssi: 1MΩ, @16pF
Koettimen vaimennus: X1/X10
Suurin syöttöjännite: X1 <150V, X10 <300V
Näytteenottotaajuuden alue: 1.5Sa/s–250MSa/s
Aaltomuodon interpolointi: (sinx)x
Pyyhkäisyalueskaala: 100ns/div–20s/div
Aikapohjan tarkkuus: 20ppm
Siirtoalue: 4 ruutua (positiivinen ja negatiivinen)
Analoginen kaistanleveys: 50MHz
Pientaajuusvaste: ＞ 10Hz
Nousuaika: ＜ 10ns
Tasavirtavahvistuksen tarkkuus: ±3%
Automaattinen mittaus: jakso, taajuus, huippuarvojen väli, maksimiarvo, minimiarvo, käyttöaste, tehokas arvo (RMS)
Laukaisutila: automaattinen / normaali / yksittäinen
Laukaisureunat: nouseva/laskeva reuna
Signaaligeneraattorin lähtö: neliöaalto, sahalaita-aalto, puoliaalto, täysiaalto
Jälkivalaistusaika: min, 500ms, 1s, 10s, rajoittamaton

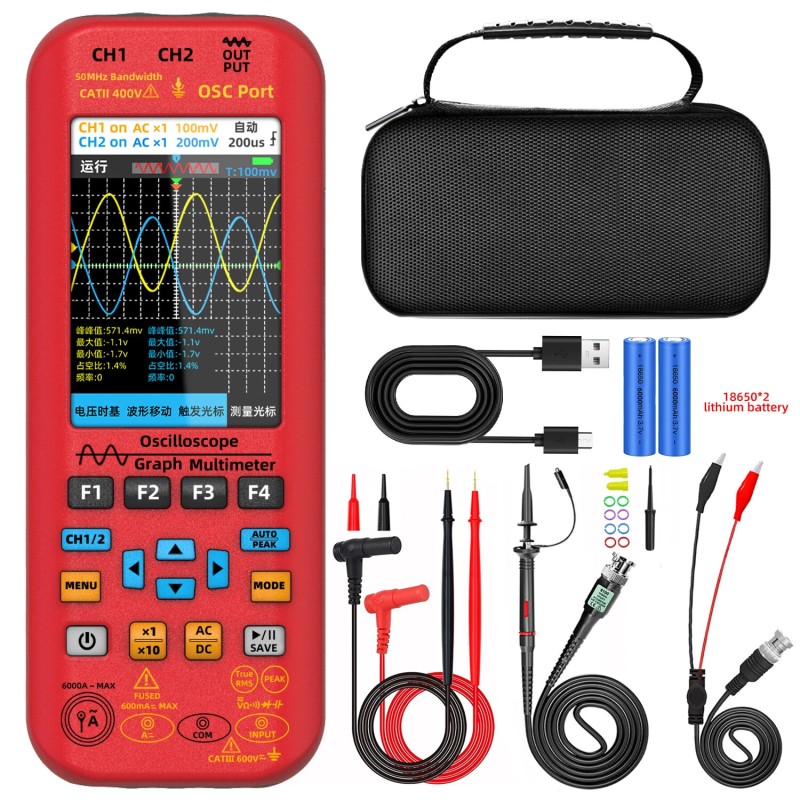

Pakkauksen sisältö:

TYPE A:
1 x 3-in-1-mittari
1 x 10X oskilloskooppikoetin
1 x sarja oskilloskooppitarvikkeita
2 x yleismittarin mittakynä
1 x krokotiilikoetin
1 x kaapeli
1 x EVA-laukku

TYPE B:
1 x 3-in-1-mittari
2 x 10X oskilloskooppikoetin
1 x sarja oskilloskooppitarvikkeita
2 x yleismittarin mittakynä
1 x krokotiilikoetin
1 x kaapeli
1 x EVA-laukku

TYPE C:

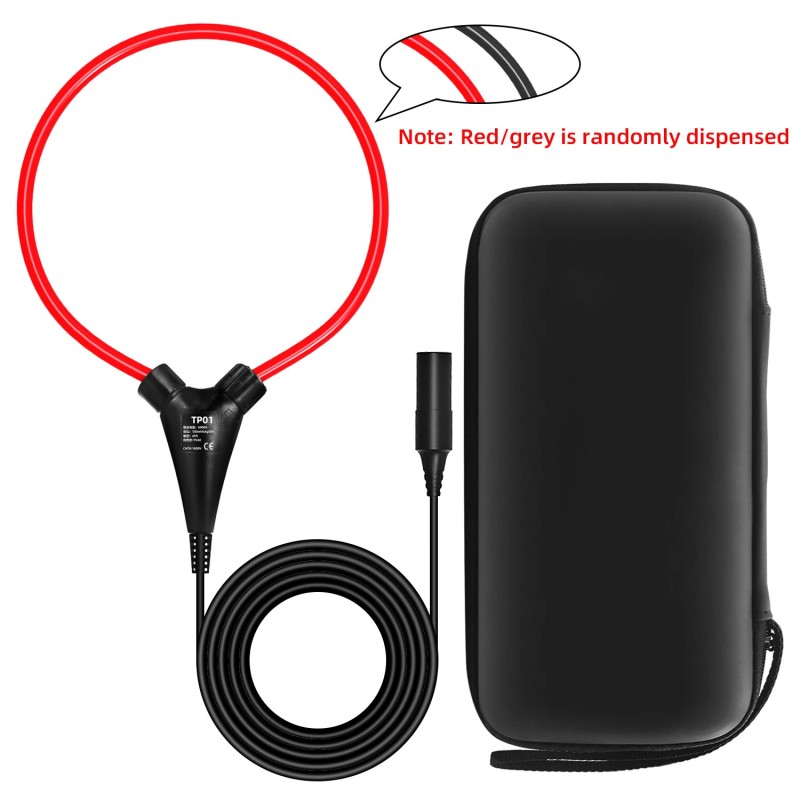

Vain 1 x TP01 joustava virtakela
