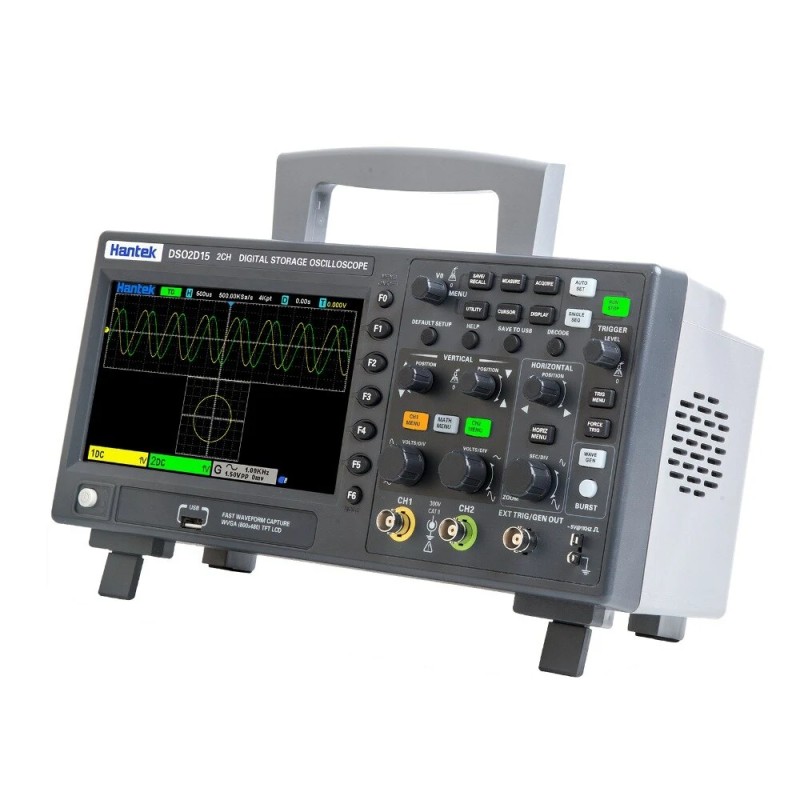

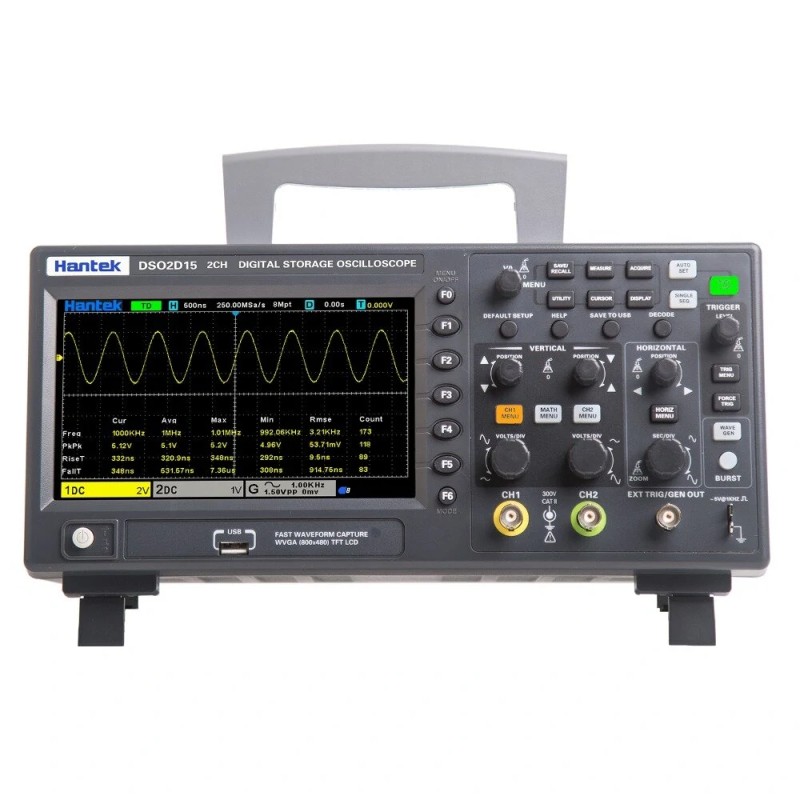

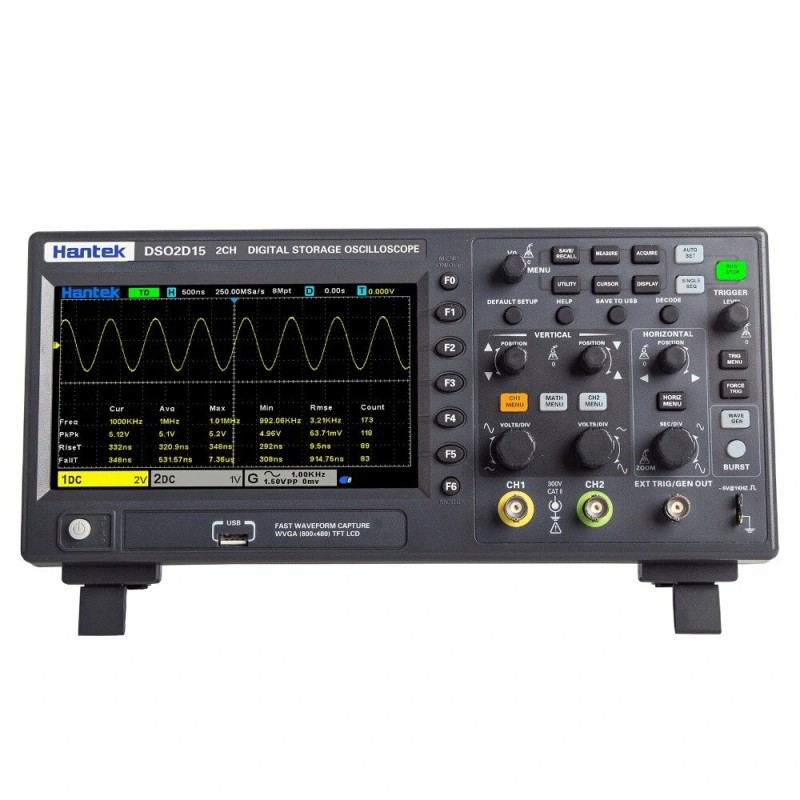

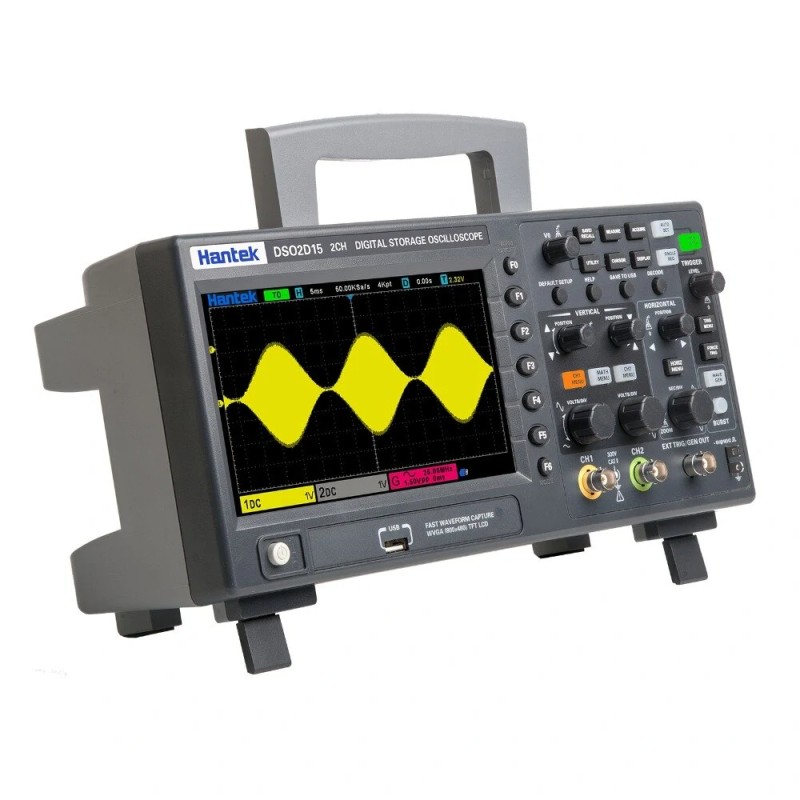

Hantek DSO2D15 kaksikanavainen digitaalinen tallennusoskilloskooppi 150MHz 1GSa/s 8M muistilla ja 5MHz aaltomuotogeneraattorilla

Ominaisuudet:

1) 2 kanavaa, joita ohjataan erikseen omilla säätimillään.
2) 150MHz analoginen kanavakaistanleveys.
3) 1GSa/s reaaliaikainen näytteenottotaajuus.
4) 8M muistisyvyys.
5) Pystysuuntainen alue 2mV/div ~ 10V/div.
6) Sisäänrakennettu 1CH 5MHz aaltomuotogeneraattori.
7) Pystysuuntainen resoluutio: 8 bittiä.
8) Laukaisu: reuna, pulssin leveys, video, kaltevuus, yliaika, ikkuna, kuvio, väli, viive, UART, LIN, CAN, SPI, IIC.
9) CAN-dekoodaus ja väyläanalyysi: RS232/UART, I2C, SPI, CAN, LIN.
10) Tallennus moniin tiedostomuotoihin, kuten asetukset, aaltomuoto, viiteaaltomuoto, CSV, kuva.
11) 5-numeroisen digitaalisen jännitemittarin ja 6-numeroisen laitteistotaajuusnäytön toiminnot.
12) 32 automaattista mittausta tilastotoiminnoilla, reaaliaikaiset arvot kuten maksimi, minimi, keskihajonta jne.
13) 2 erillistä digitaalista jännitemittarikanavaa.
14) Tukee kynnysarvotestausta, vapaat mittaukset näytön alueella.
15) Laaja SCPI-etäkomentojen tuki.

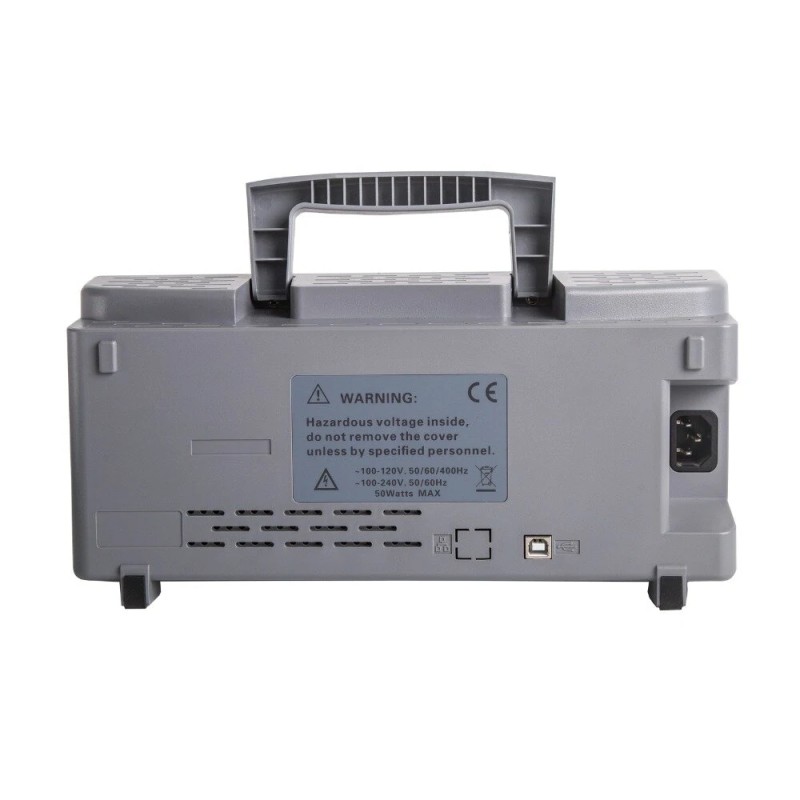

16) Useita ulkoisia liitäntöjä: USB Host/Device.

Käyttöohje ja ohjelmisto:

Klikkaa tästä ladataksesi englanninkielisen käyttöoppaan

Klikkaa tästä ladataksesi DSO2000-ohjelmiston

Tekniset tiedot:

Malli: DSO2D15

Kanavat: 2CH+1CH
Kaistanleveys: 150MHz
Näytteenottotaajuus: 1GSa/S
Muistisyvyys: 8M
AFG: 1CH

Parametrit:

Malli	DSO2D15	DSO2D10	DSO2C15	DSO2C10
Kaistanleveys	150MHz	100MHz	150MHz	100MHz
Oskilloskoopin kanavat	2CH	2CH	2CH	2CH
Aaltomuotogeneraattori	1CH	1CH	-	-
Oskilloskooppi
Näytteenottotaajuus	1GSa/s (yksi kanava) 500MSa/s (kaksi kanavaa)

Keskeiset ominaisuudet lyhyesti:

- 150MHz kaistanleveys ja 1GSa/s näytteenottotaajuus tarkkaan signaalien tarkasteluun.
- 8M muistisyvyys pidempien aaltomuotojen tallentamiseen ja analysointiin.
- Sisäänrakennettu aaltomuotogeneraattori (1CH) testisignaalien tuottamiseen.
- Laajat laukaisu- ja väyläanalyysitoiminnot (CAN, LIN, SPI, I2C, RS232/UART).
- Monipuoliset tallennus- ja mittaustoiminnot sekä USB-liitännät tietokoneohjaukseen.
