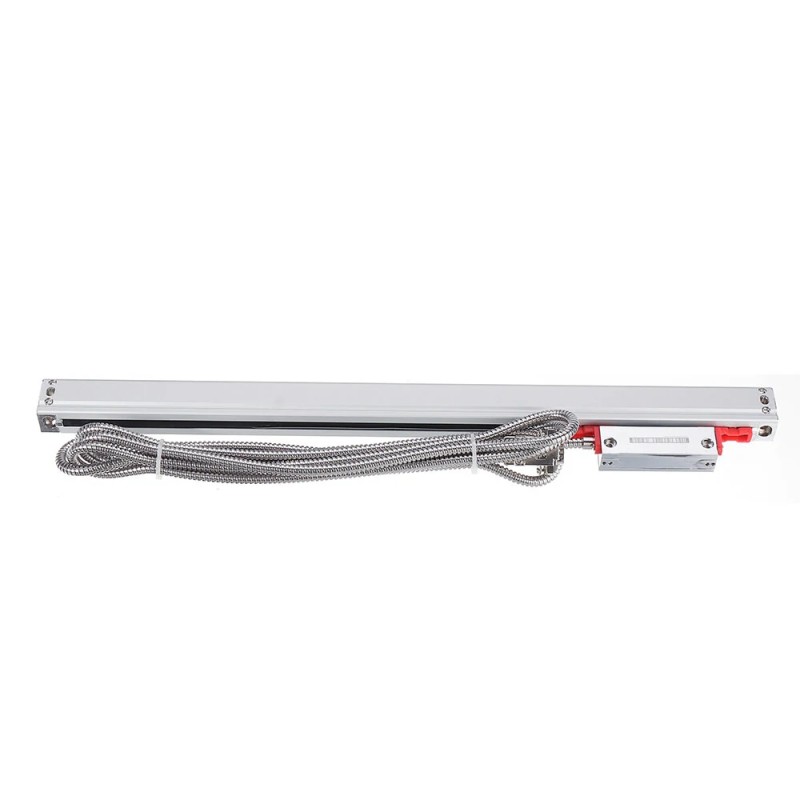

YIHAOGD YH KA300 5m TTL lineaarikooderi lineaariasteikko 5µ resoluutio sorvikäyttöön

Kuvaus:

KA300 5U TTL -lineaariviivain / lineaarinen pulssianturi / lineaaritunnistin on tarkka optinen lasiviivain työstökoneiden ja mittalaitteiden paikanmittaukseen. Se soveltuu erityisesti kohteisiin, joissa vaaditaan hienoa resoluutiota, vakaata toimintaa ja pölyltä suojattua rakennetta.

KA300 5U TTL -lineaariviivaimen tekniset tiedot:

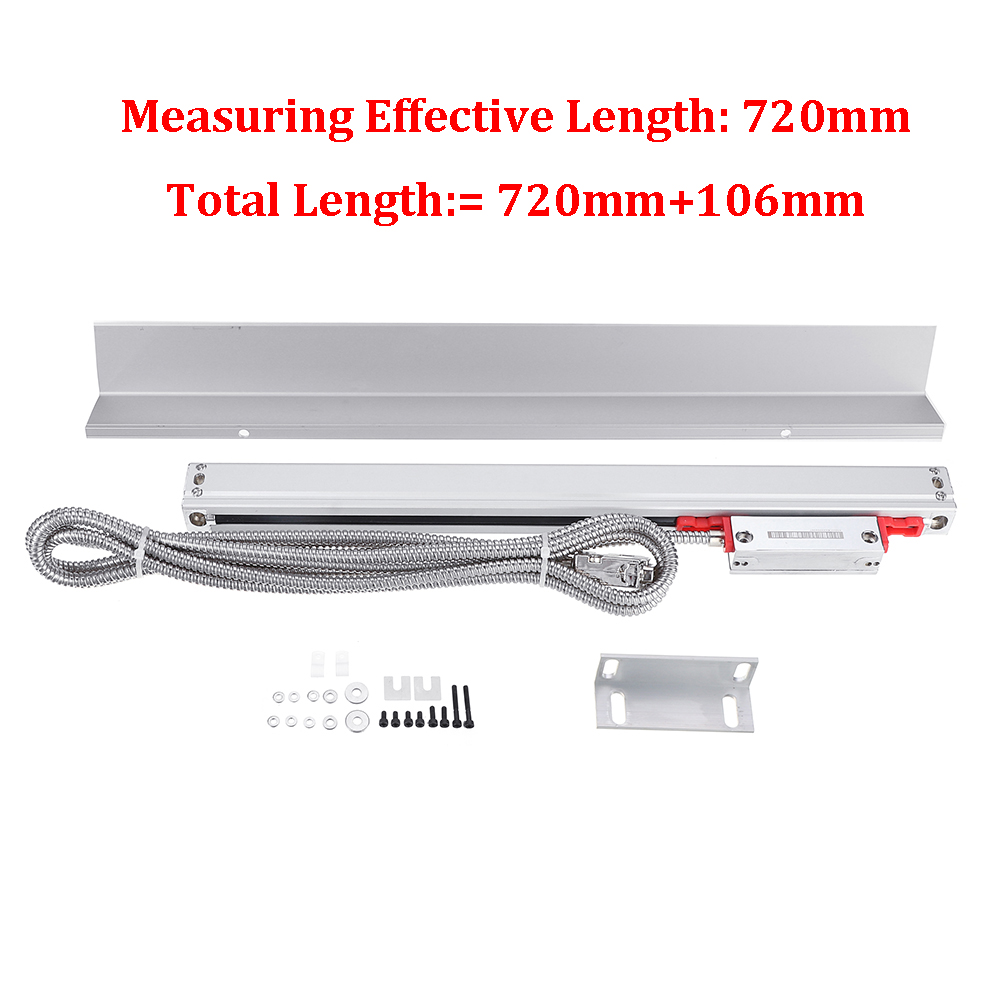

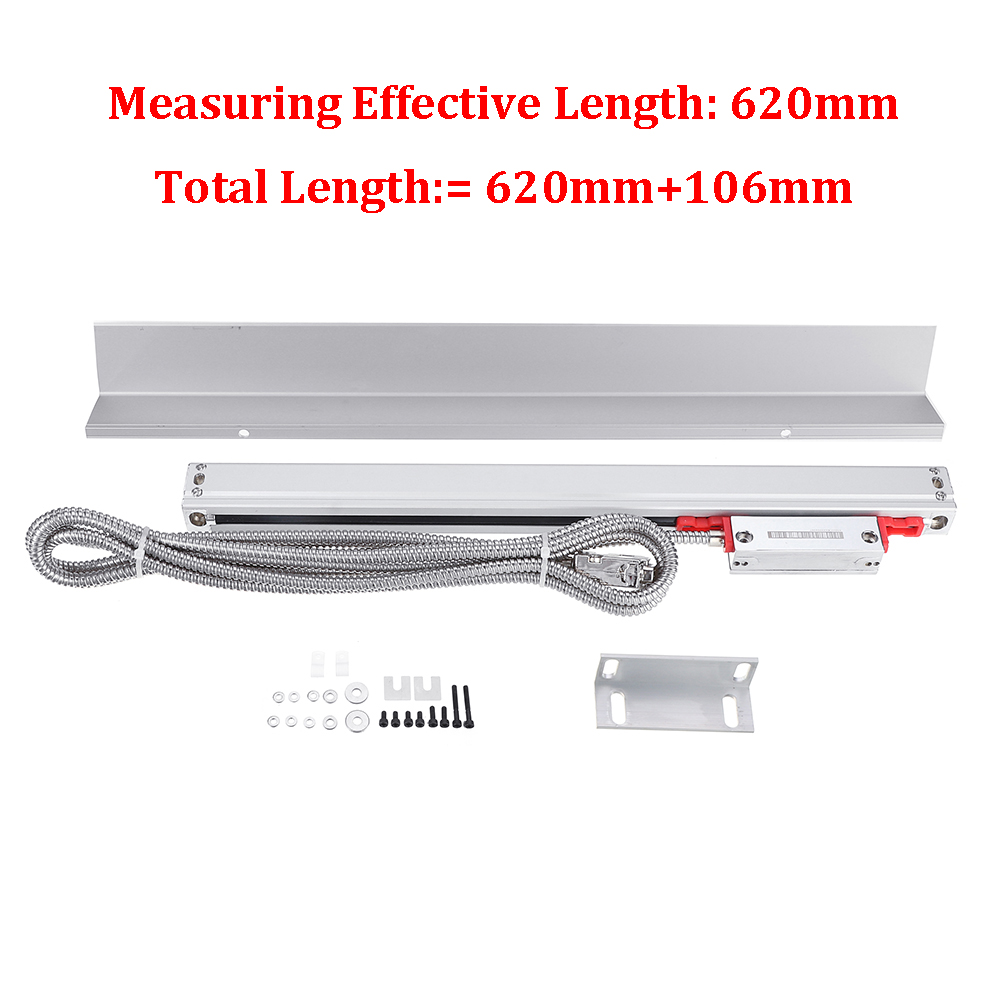

1. Mittauspituus: 420 / 620 / 720mm
2. Kokonaispituus: mittauspituus + 106mm (0-1076mm)

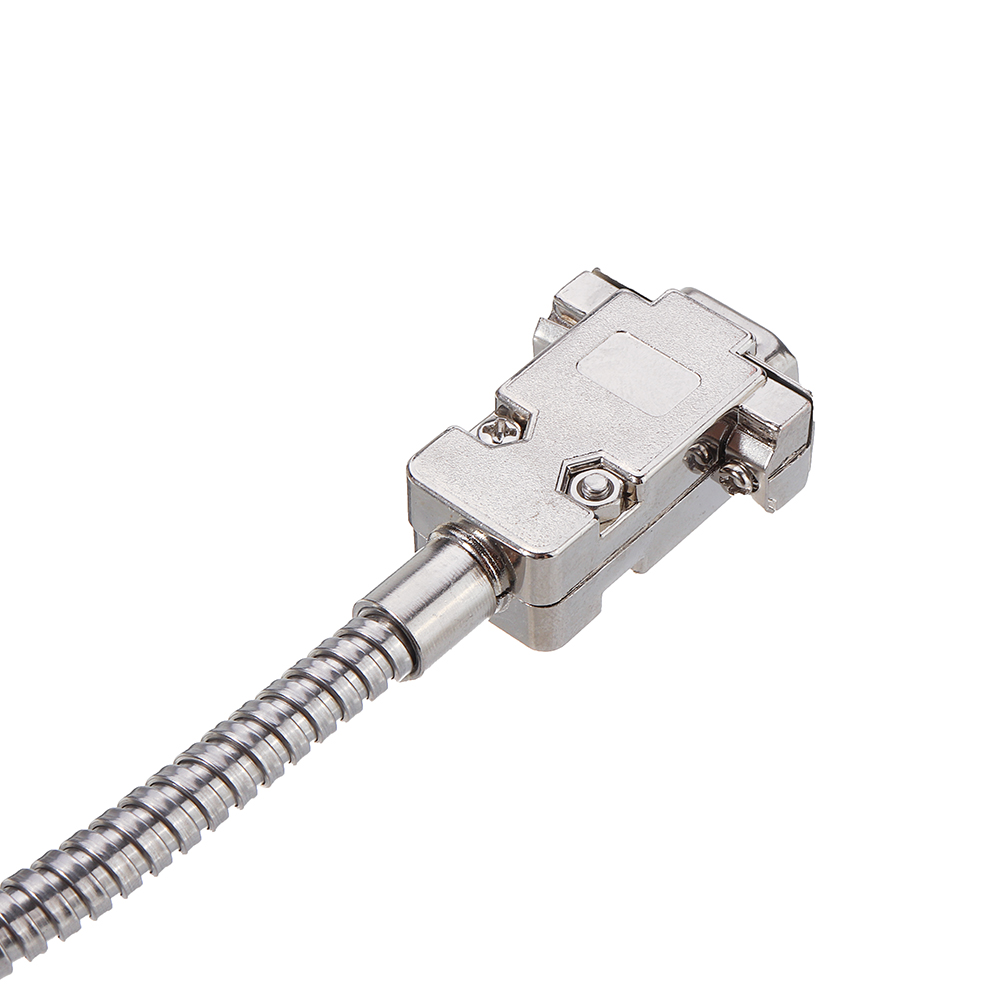

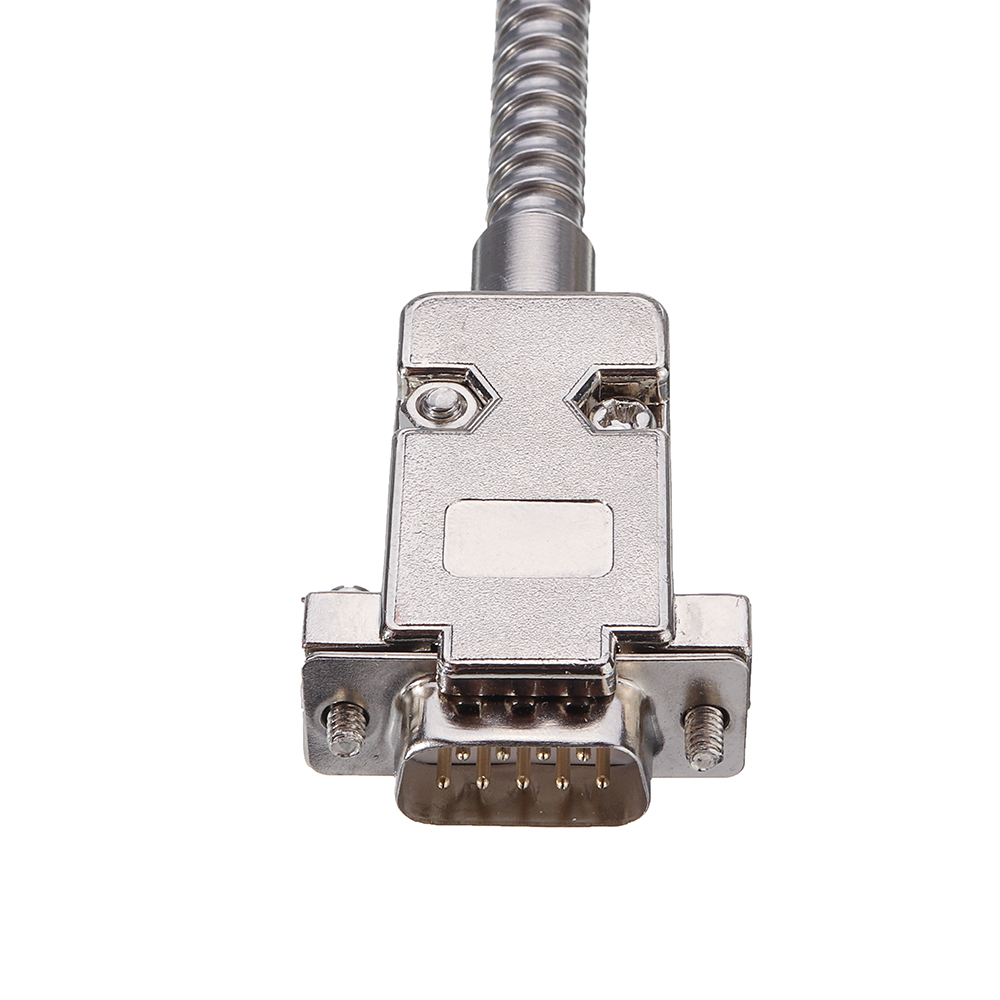

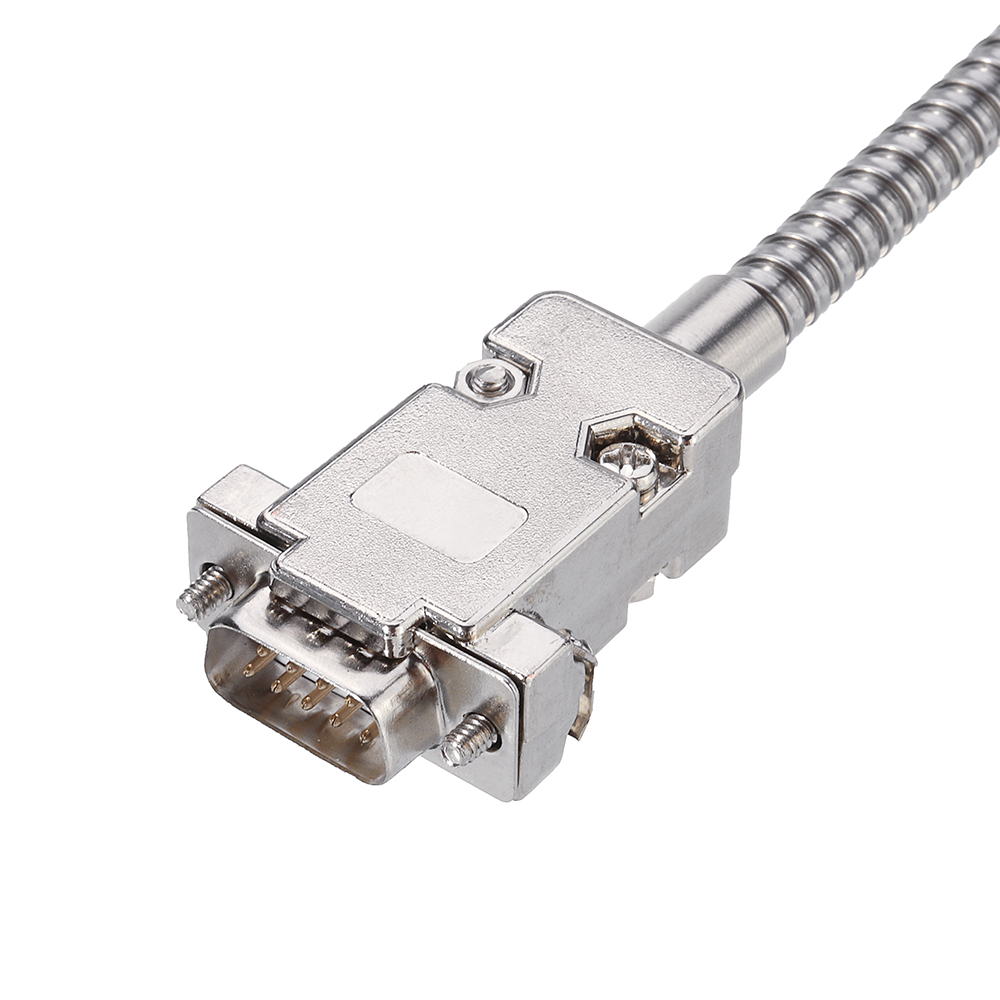

3. Liitin: DB9
4. Resoluutio: 0.005mm (5μ)
5. Tulojännite: 5V
6. Hilarasteri: 0.02mm (50LP/min)
7. Kaapelin pituus: 3 metriä
8. Suojausluokka: IP54
9. Signaali: TTL

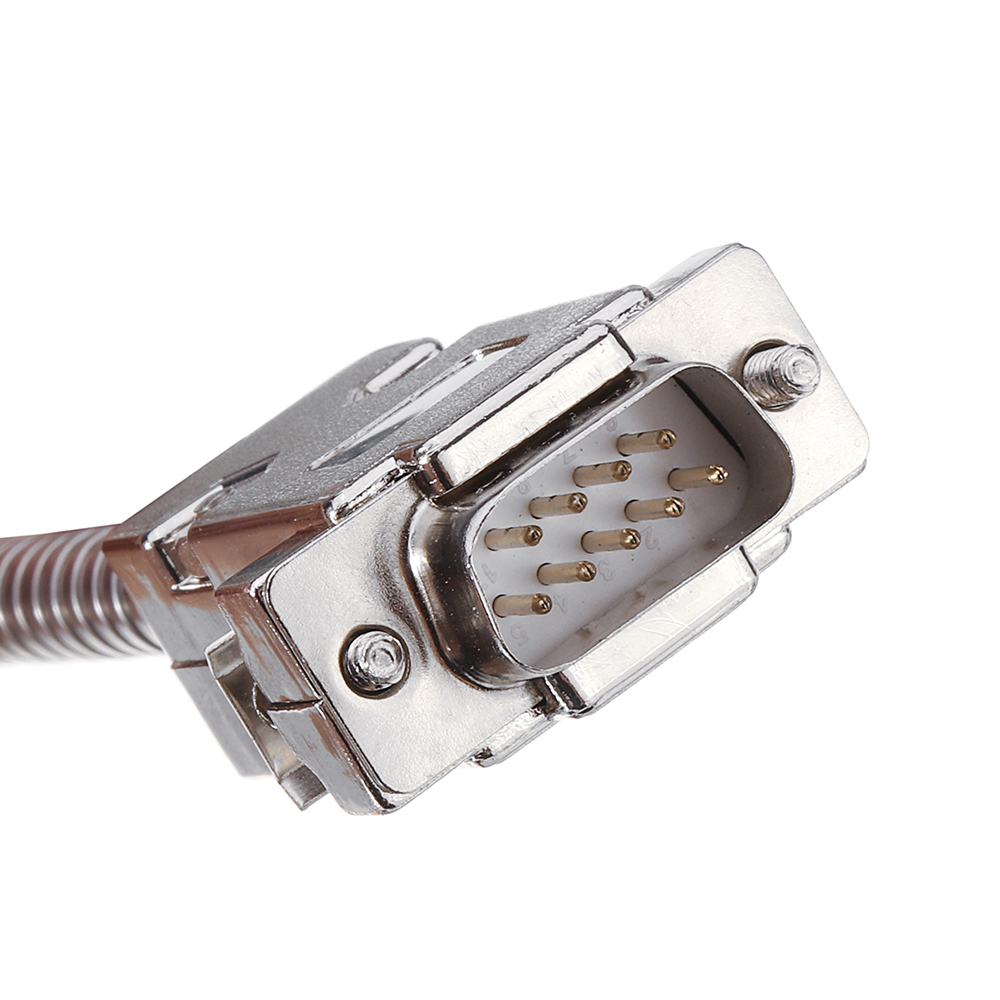

5μ lineaarisen optisen viivaimen / lineaarisen lasiviivaimen / lineaarisen pulssianturin / lineaaritunnistimen signaalinapojen kytkentä:

Pin 2: musta, 0V
Pin 6: vihreä, A
Pin 7: punainen, 5V
Pin 8: valkoinen, B
Pin 9: oranssi, Z

Ominaisuudet – miksi valita 5μ KA300 -lineaariviivain:

(Pölyltä suojattu, IP54-roiskesuojattu rakenne. Laadukkaat laakerit, luotettava ja kestävä käyttö.)

1. Vähentää työstökoneen paikkavirheitä, jotka johtuvat lämpölaajenemisesta, voimansiirtomekaniikan muodonmuutoksista, kierrevirheistä ja muista tekijöistä.
2. Korkea pitkän aikavälin nopeusvakaus.
3. Vankka rakenne ja hyvä tärinänkesto.
4. Hienot signaalijaksot mahdollistavat erittäin tarkan interpoloinnin.
5. Kompakti, kevyt ja helppo asentaa.
6. Kestävä ja toimintavarma – toimii oikein myös vuosien käytön jälkeen.
7. Saatavilla tiivistetty tai koteloitu lineaarinen rakenne.

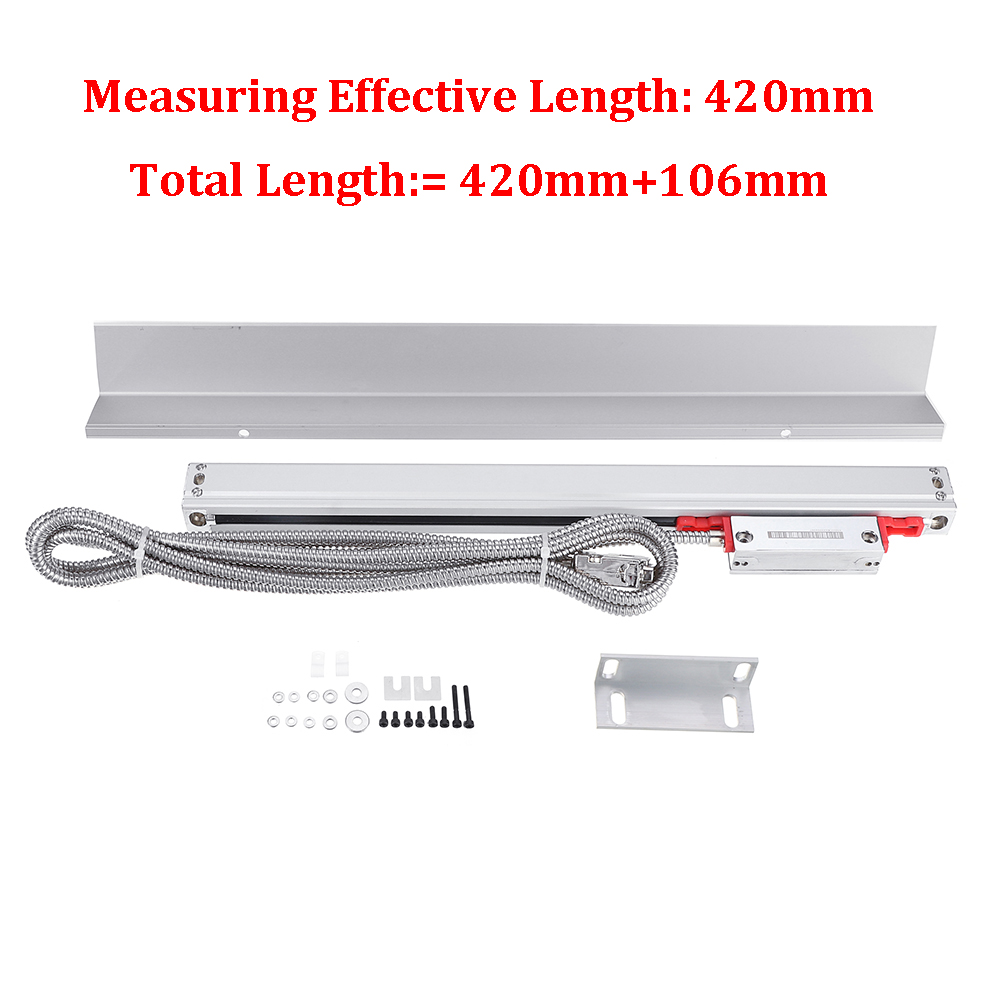

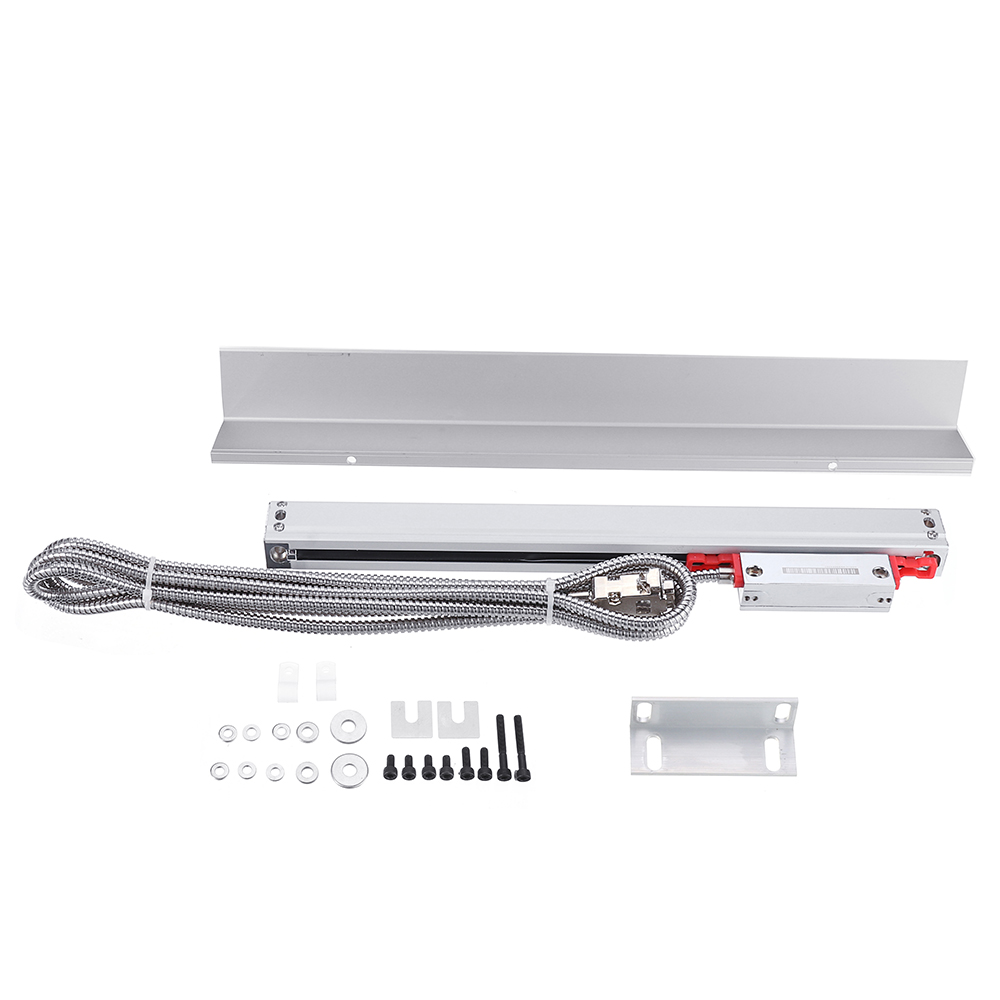

Pakkauksen sisältö:

Lineaariviivainpakkaus sisältää:
1 kpl lineaariviivain
1 kpl L-kiinnike
1 kpl kannatin

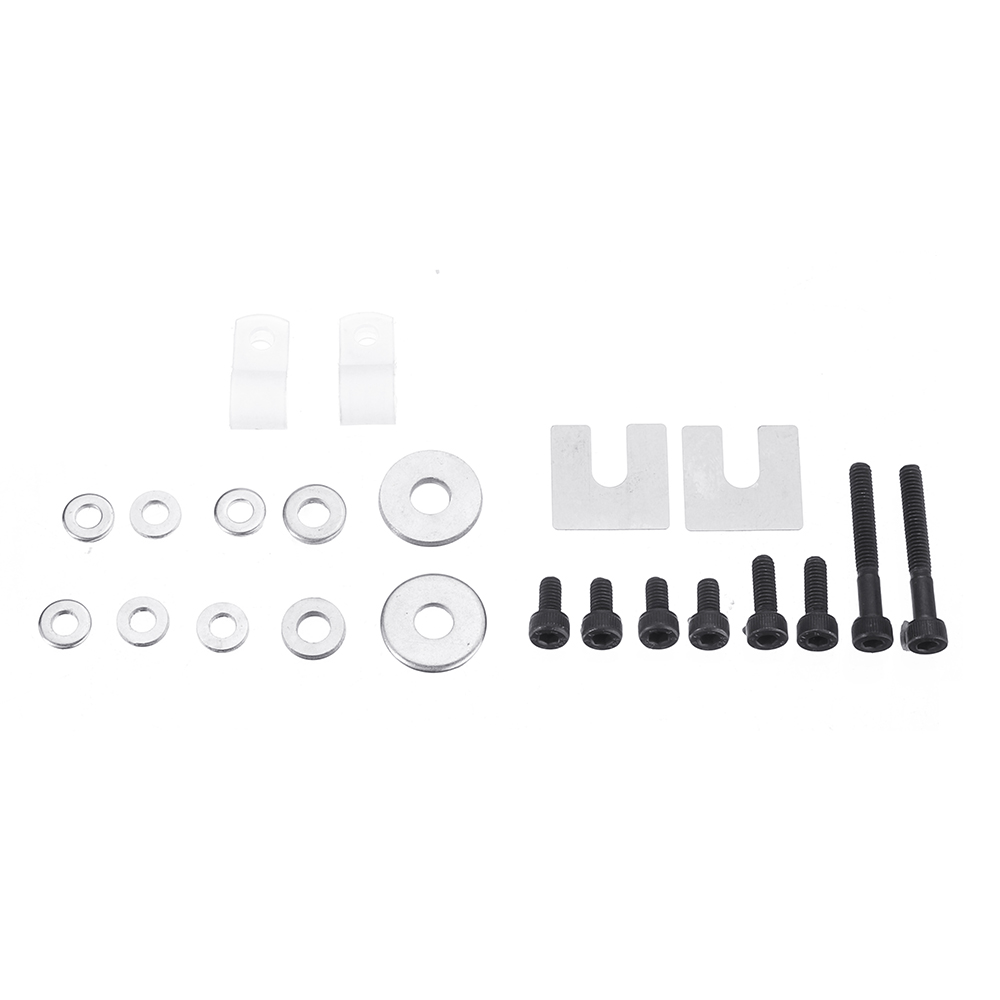

1 kpl ruuvisarja

Huomautus:

Huomaa, että lineaariviivain on valinnainen: pakkaus sisältää vain yhden tyypin kerrallaan.
Voit klikata tästä lukeaksesi käyttöohjeen.

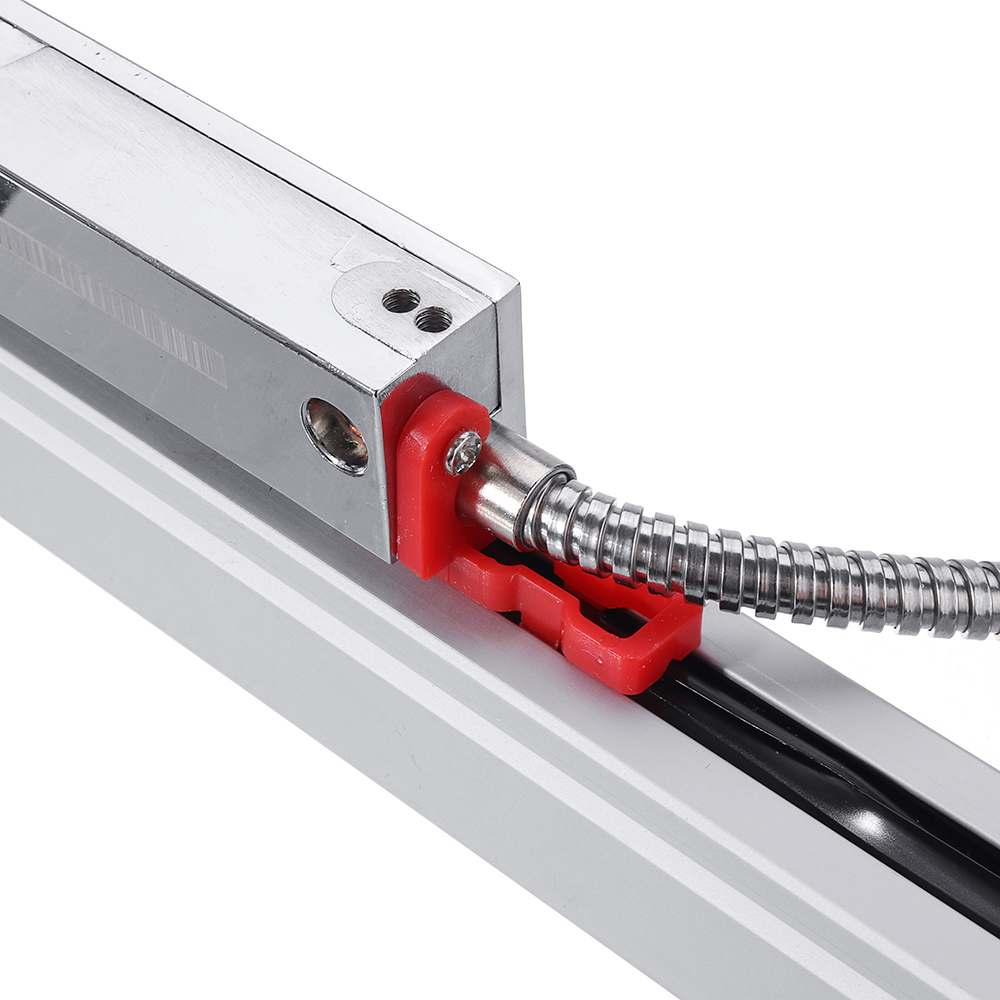

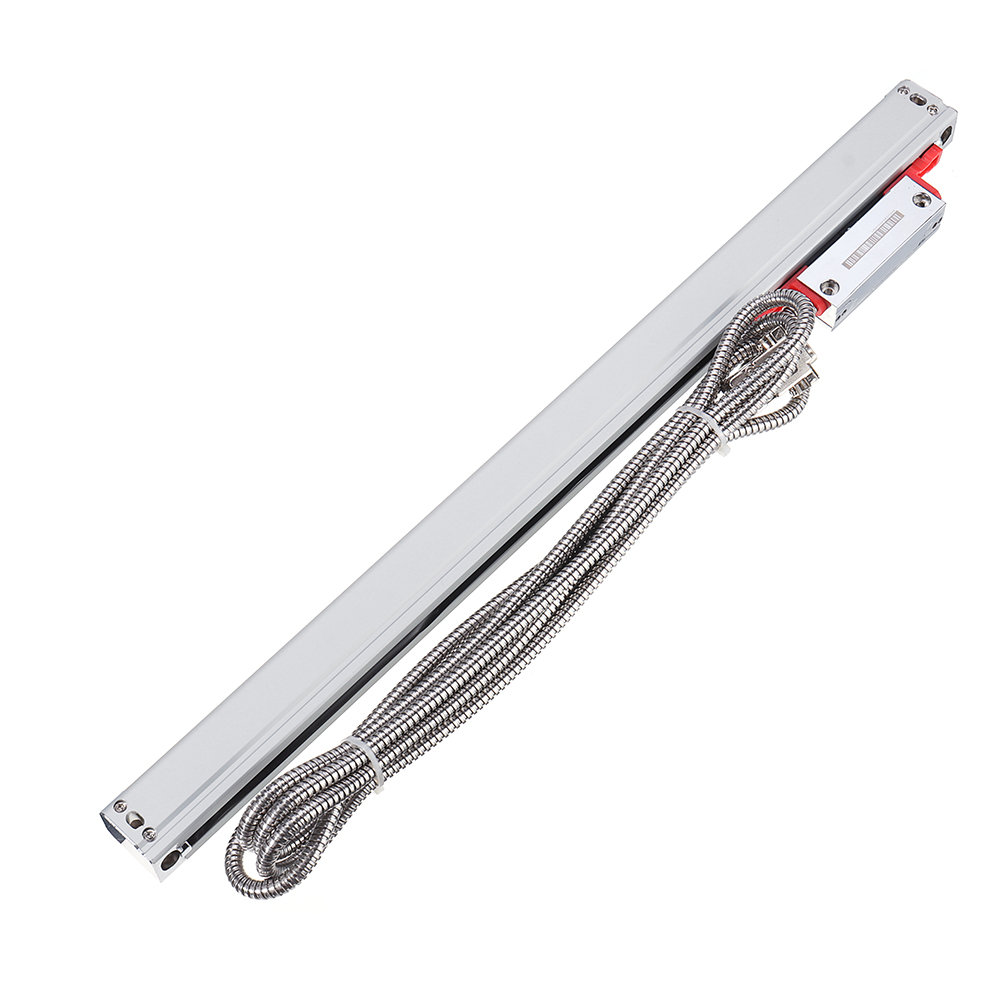

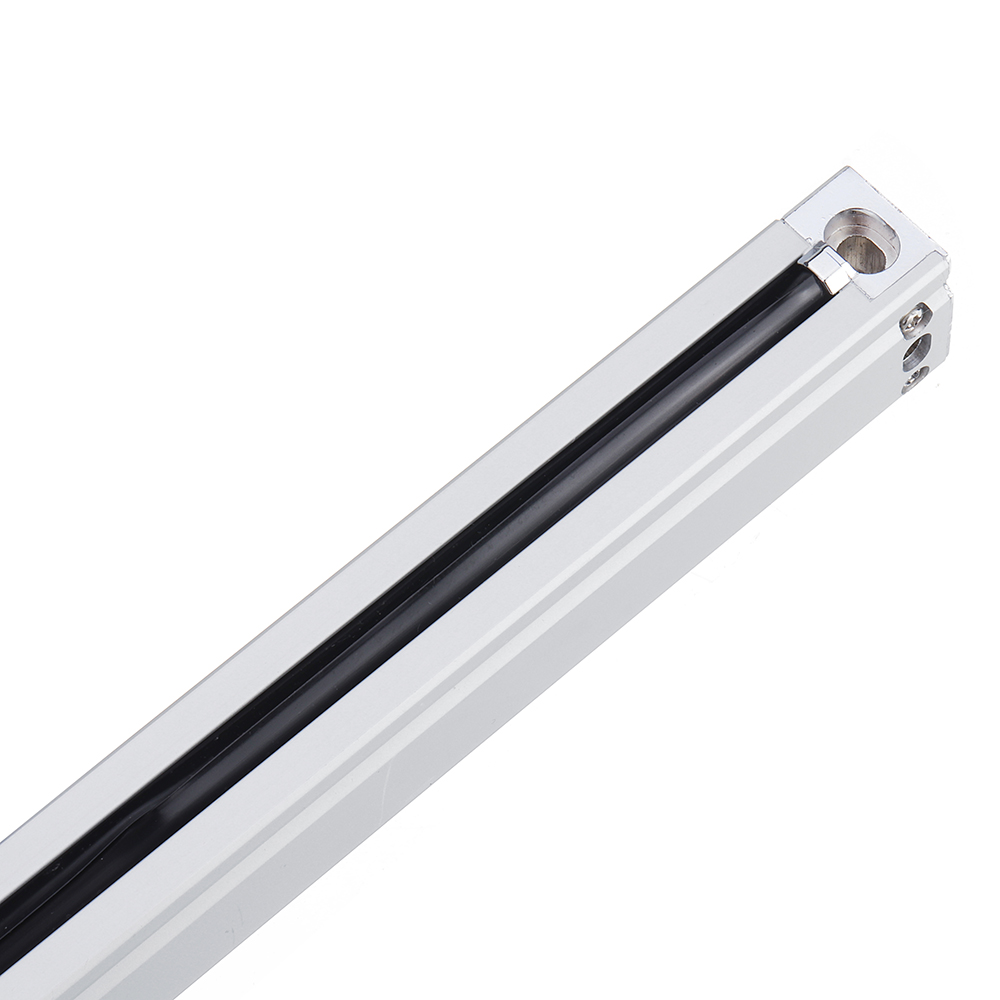

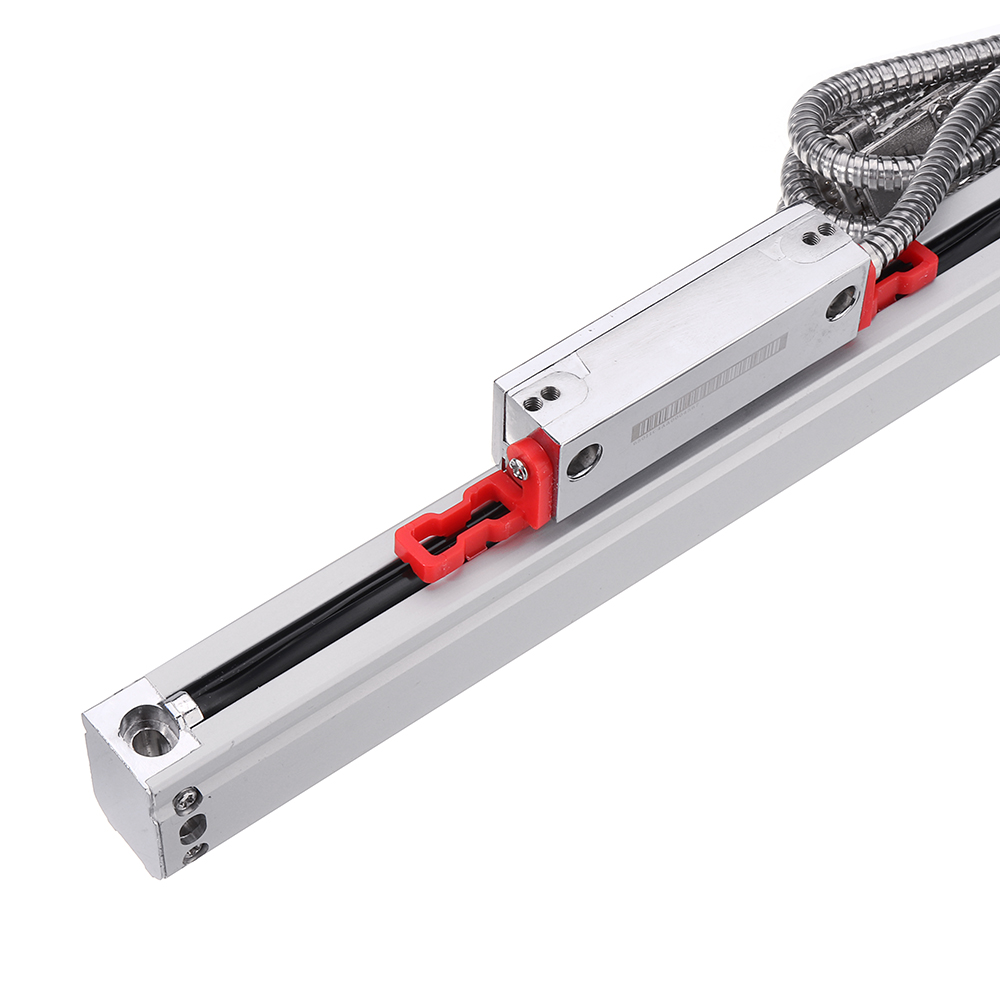

Yksityiskohtaiset kuvat:
