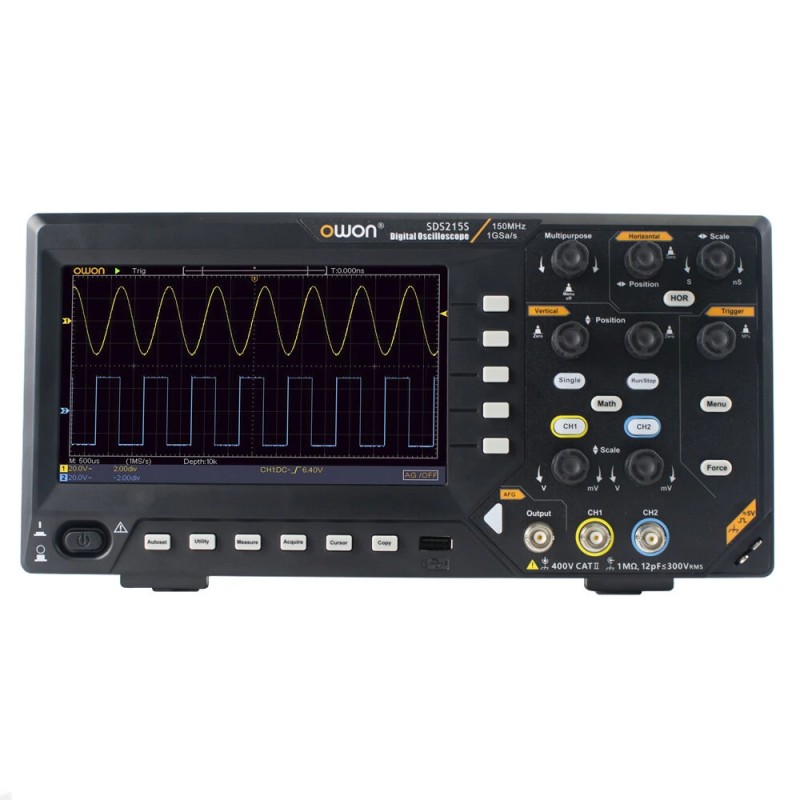

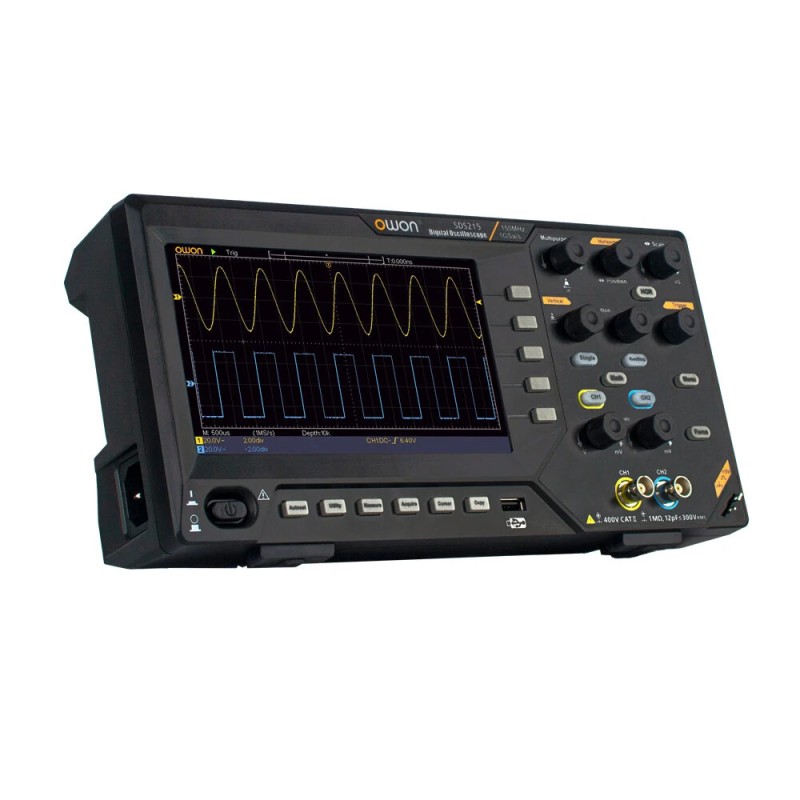

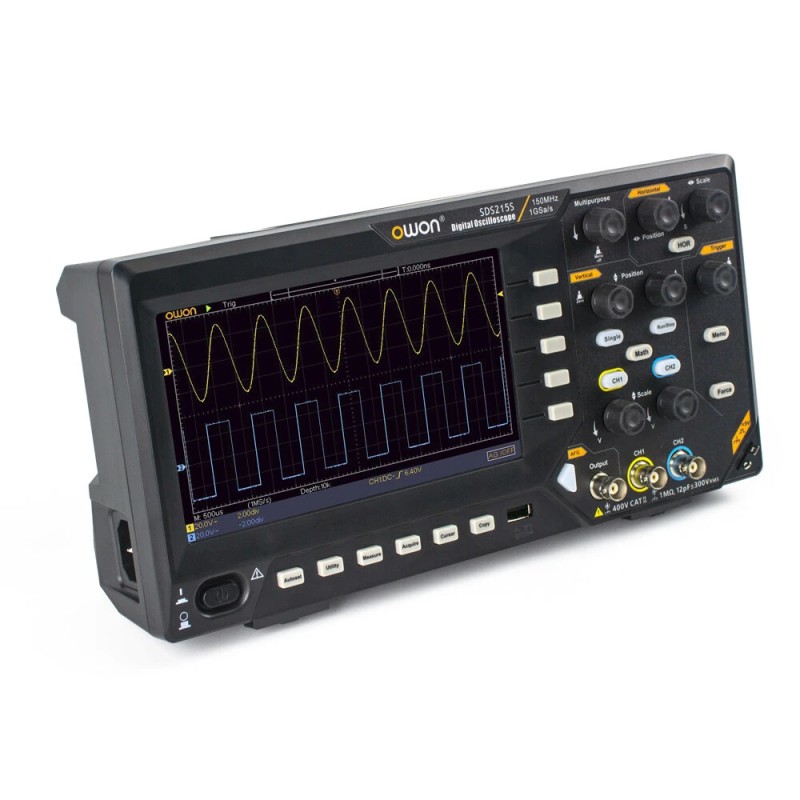

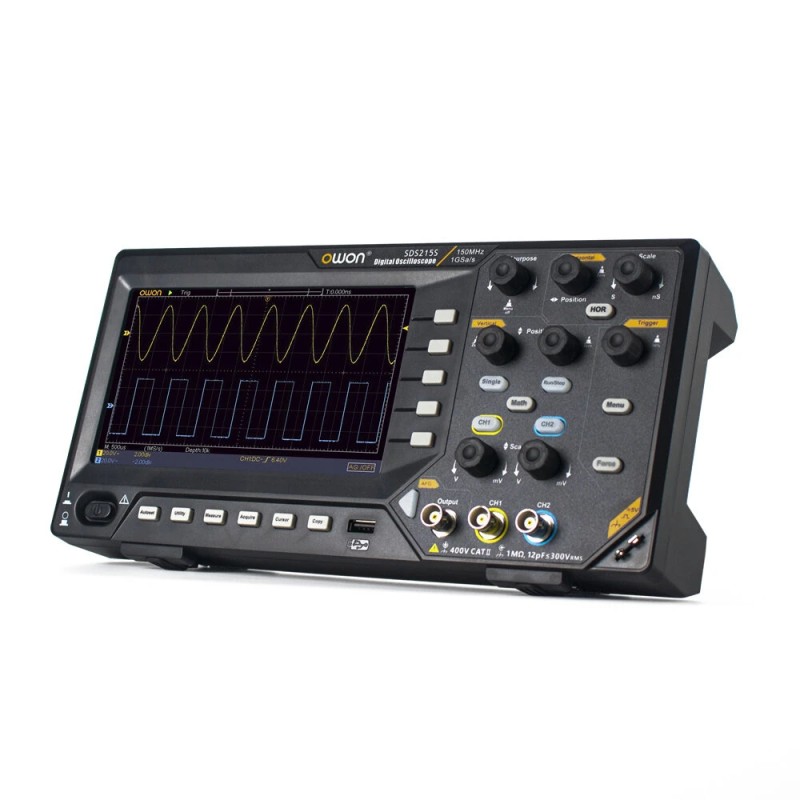

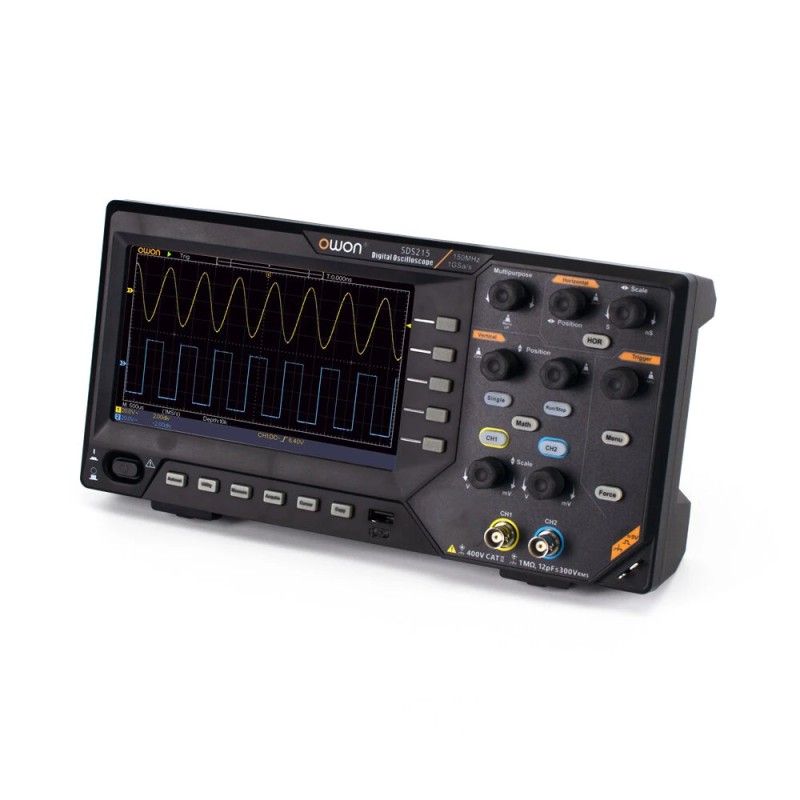

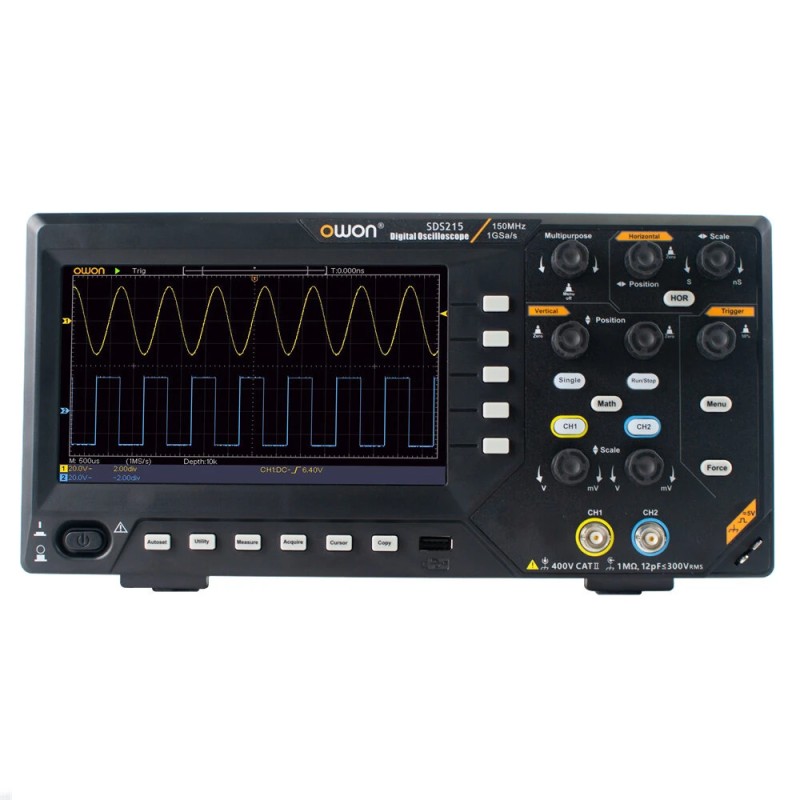

OWON SDS200-sarja digitaalinen oskilloskooppi 2 kanavaa 1 GS/s näytteenottotaajuus 150–200 MHz USB 2.0

Klikkaa tästä ladataksesi käyttöoppaan

Kuvaus:

SDS200 Series -sarjan digitaaliset oskilloskoopit tarjoavat 2 kanavaa, jopa 200 MHz kaistanleveyden ja 1 GS/s reaaliaikaisen näytteenottotaajuuden. Ne soveltuvat elektroniikan kehitykseen, vianhakuun, opetuskäyttöön ja harrasteprojekteihin, joissa tarvitaan tarkkaa signaalin mittausta ja analysointia.

Tärkeimmät ominaisuudet:

• Valittava kaistanleveys: 100 MHz, 150 MHz tai 200 MHz eri mittaustarpeisiin
• Reaaliaikainen näytteenottotaajuus 1 GS/s tarkkaan signaalin tallennukseen
• 2 kanavaa rinnakkaisten signaalien samanaikaiseen seurantaan
• Monipuoliset hankintatilat: Normaali, huippuarvon haku ja keskiarvoistus
• DC-, AC- ja maadoitus-kytkentä jopa 400V (DC+AC, pk–pk) tuloille
• Reunaan ja videostandardeihin (NTSC, PAL, SECAM) perustuvat laukaisutoiminnot

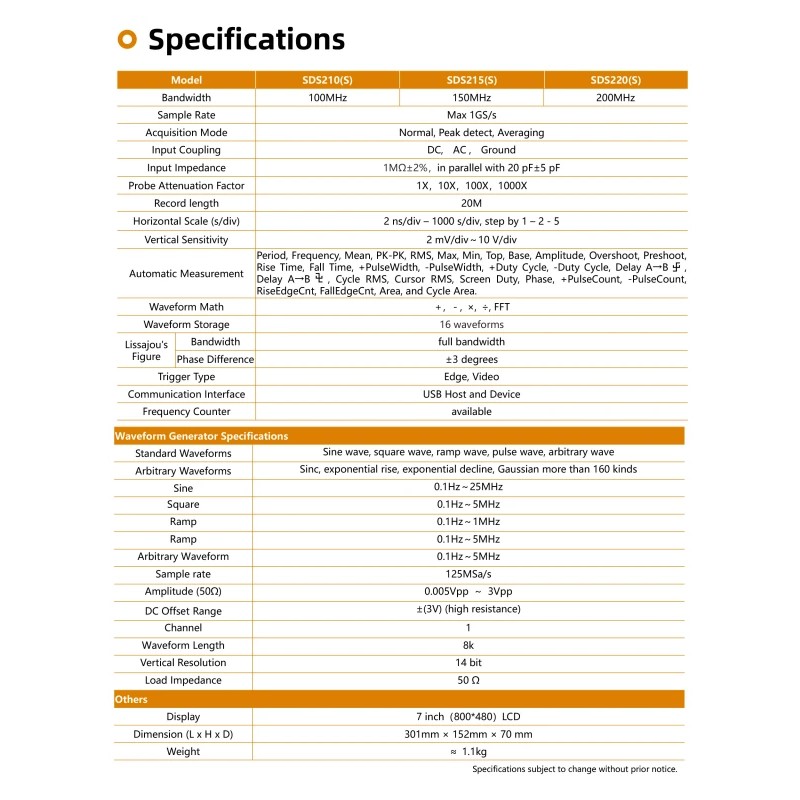

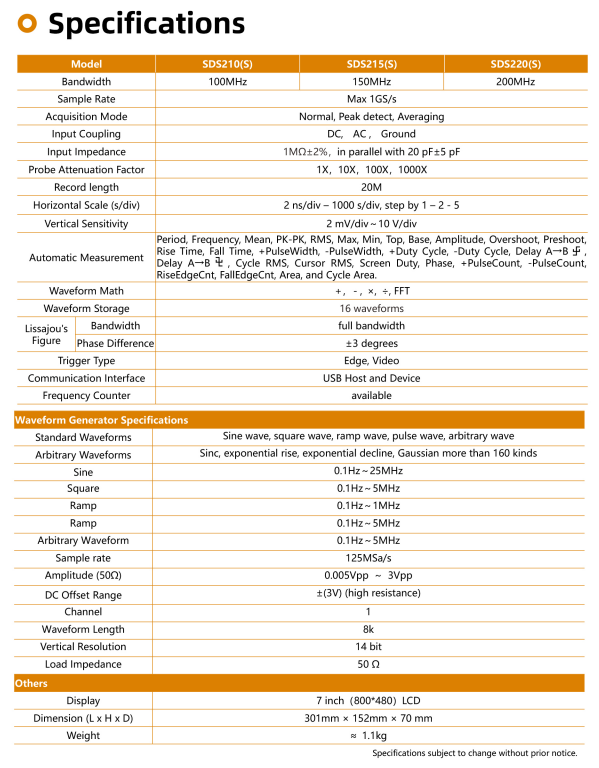

Tekniset tiedot:

Brändi: SDS200 Series

Valittavat mallit: SDS210, SDS210(S), SDS215, SDS215(S), SDS220, SDS220(S)

Valittava pistoke: US / EU -pistoke

Kaistanleveys: 100 MHz (SDS210), 150 MHz (SDS215), 200 MHz (SDS220)

Kanavat: 2 kanavaa

Hankintatila: Normaali, huippuarvon haku, keskiarvoistus

Näytteenottotaajuus (reaaliaikainen): 1 GS/s

Tulokytkentä: DC, AC, maadoitus

Tuloimpedanssi: 1 MΩ±2%, rinnakkain 12 pF±5 pF kanssa

Tulon vaimennus: 1X, 10X, 100X, 1000X

Suurin tulon jännite: 400V (DC+AC, pk–pk)

Kanavien välinen eristys: 50Hz: 100:1, 10MHz: 40:1

Ominaisuudet:

Korkea kaistanleveys: Valitse 100 MHz, 150 MHz tai 200 MHz kaistanleveyden välillä eri signaalien analysointia varten.

Nopea näytteenotto: 1 GS/s reaaliaikainen näytteenottotaajuus tarjoaa tarkan signaalin tallennuksen ja analyysin.

Monipuoliset tulokytkennät: DC-, AC- ja maadoitus-kytkentä enintään 400V tulotasolle lisää mittaustilanteiden joustavuutta.

Edistyneet hankintatilat: Normaali, huippuarvon haku ja keskiarvoistus erilaisille signaaliolosuhteille.

Laaja laukaisuvalikoima: Tukee reuna- ja videolaukaisua, mukaan lukien vakiolähetysstandardit NTSC, PAL ja SECAM.

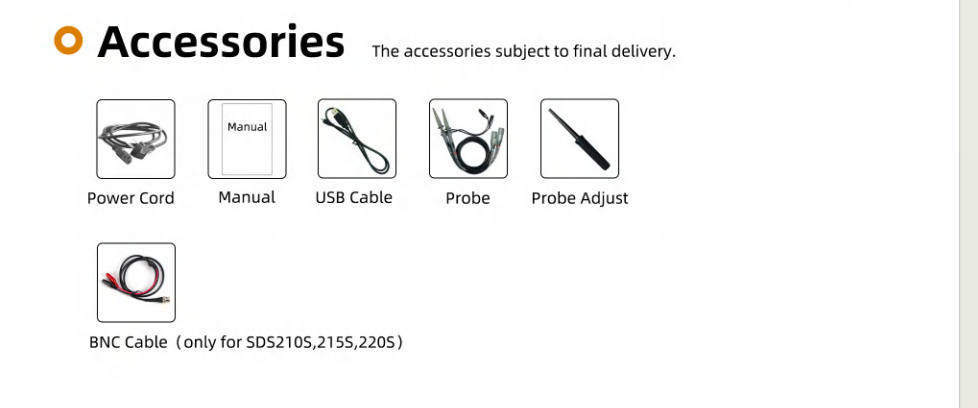

Pakkauksen sisältö:

SDS210 / SDS215 / SDS220

1 x SDS210 / SDS215 / SDS220 oskilloskooppi (valinnainen malli)

1 x USB-kaapeli

1 x virtalähde (EU/US -pistoke, valinnainen)

1 x koettimen säätötyökalu

2 x koetin

1 x käyttöopas

1 x kalibrointitodistus

SDS210S / SDS215S / SDS220S

1 x SDS210S / SDS215S / SDS220S oskilloskooppi (valinnainen malli)

1 x USB-kaapeli

1 x virtalähde (EU/US -pistoke, valinnainen)

1 x koettimen säätötyökalu

2 x koetin

1 x käyttöopas

1 x kalibrointitodistus

1 x BNC-kaapeli (vain malleille SDS210S / SDS215S / SDS220S)

Kuvat:
